รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีเคเอส ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
CKS Two Way Wedge Ovrrunning Clutch สำหรับเครื่องจักรแปรงพิมพ์ |
วัสดุ: |
GCR 15 เหล็กแบริ่ง |
พิมพ์: |
ตลับลูกปืนสองทาง |
ขนาดหน้าแปลน: |
70-160mm |
แรงบิด (Nm): |
20-300 นิวตันเมตร |
น้ำหนัก (กิโลกรัม): |
107 |
ขนาดเจาะ (มม.): |
10-45 |
ชื่อ: |
CKS Two Way Wedge Ovrrunning Clutch สำหรับเครื่องจักรแปรงพิมพ์ |
วัสดุ: |
GCR 15 เหล็กแบริ่ง |
พิมพ์: |
ตลับลูกปืนสองทาง |
ขนาดหน้าแปลน: |
70-160mm |
แรงบิด (Nm): |
20-300 นิวตันเมตร |
น้ำหนัก (กิโลกรัม): |
107 |
ขนาดเจาะ (มม.): |
10-45 |

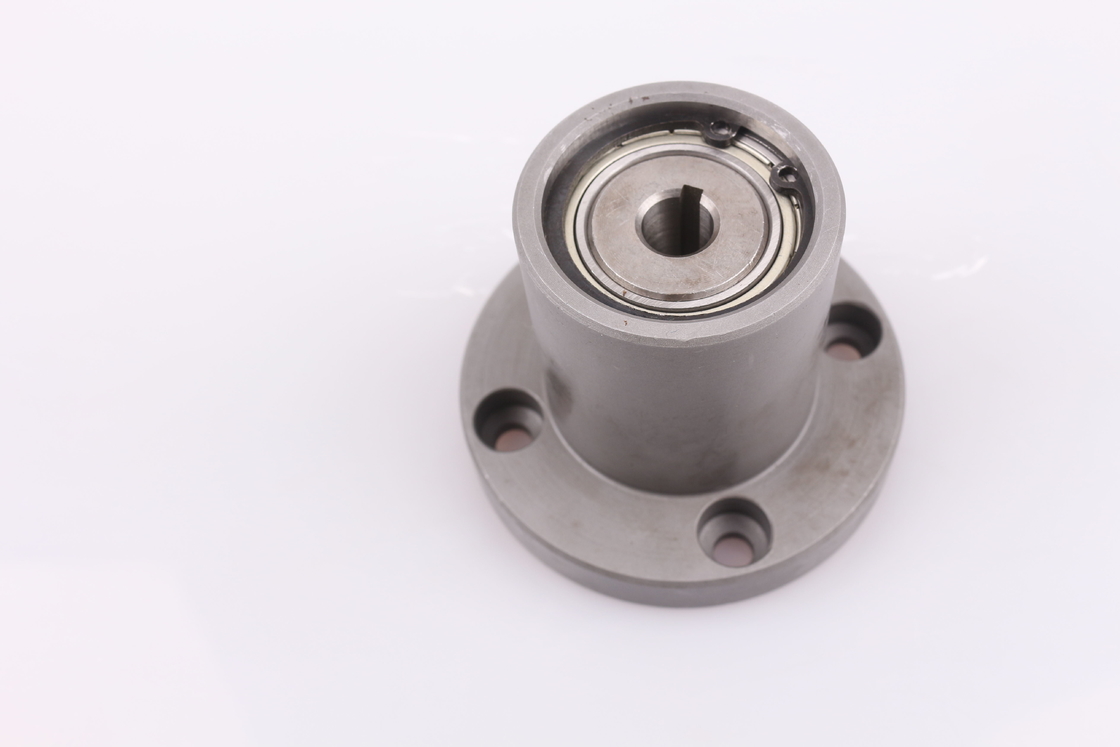

CKS Two Way Wedge Ovrrunning Clutch สำหรับเครื่องจักรแปรงพิมพ์
แนะนำการผลิต
CKS เป็นคลัตช์โอเวอร์รันนิ่งประเภท SPRAG TYPE สองทาง;
ทำงานเป็น BACKSTOP Application ;
มักใช้กับเครื่องพิมพ์, เครื่องบรรจุ, เครื่องชักรอก, เครื่องจักรขนส่งยก ฯลฯ
คลัตช์คลัตช์ลิ่มแบบสองทางชนิด CKS มีรูเพลาที่ปลายด้านหนึ่งเชื่อมต่อกับเพลาขับ และรูเพลาที่ปลายอีกด้านเชื่อมต่อกับเพลาขับเคลื่อนเมื่อวงแหวนรอบนอกไม่เคลื่อนที่และเพลาขับหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกา เพลาขับก็จะหมุนพร้อมกันด้วยเมื่อเพลาขับได้รับผลกระทบจากแรงบิดภายนอก จะไม่สามารถหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาได้มักจับคู่กับบอลสกรูคู่หรือส่วนประกอบอื่นๆ เพื่อเป็นกลไกป้องกันการพลิกกลับ และยังสามารถใช้เพียงอย่างเดียวในการส่งผ่านตำแหน่ง แรงบิดส่ง หรือแรงบิดตัดมันถูกใช้ในการส่งผ่านทางกลของเครื่องจักรการพิมพ์, เครื่องจักรบรรจุภัณฑ์, เครื่องจักรยกและการขนส่ง, อุปกรณ์ที่ไม่ได้มาตรฐานต่างๆ และม้านั่งทดสอบ
พารามิเตอร์ผลิตภัณฑ์
| แบบอย่าง | ขนาดคลัตช์ | ขนาดหน้าแปลน |
แรงบิด ความจุ |
||||||||||
| d | ดี | ตู่ | ค | b1 | t1 | D1 | D2 | D3 | ชม | ชม. | d1 | (นาโนเมตร) | |
| CKS70(42)X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS95(57)X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105(62)X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS125(84)X100-30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS132(88)X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS145(94)X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155(102)X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160(108)X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
