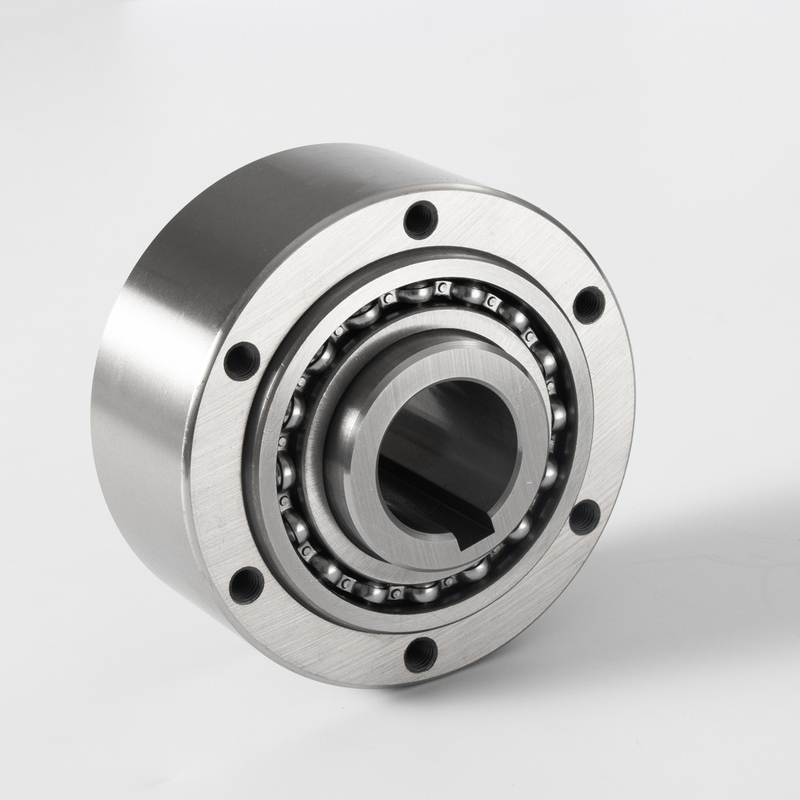

NFR 25 30 60 คลัทช์ลูกกลิ้งทางเดียว Sprag

แบริ่งลูกกลิ้งคลัตช์ NFR Sprag ประเภทคลัตช์ทางเดียว

แนะนำการผลิต

แบริ่งลูกกลิ้งทรงกระบอกแถวเดียวเป็นตลับลูกปืนแบบแยกส่วนได้ ซึ่งง่ายต่อการติดตั้งและถอดประกอบ วงแหวนทั้งสองสามารถติดตั้งได้แน่น และแนวสัมผัสที่ปรับเปลี่ยนระหว่างลูกกลิ้งและรางน้ำสามารถลดความเข้มข้นของความเค้นได้

ประเภทพื้นฐาน
ประเภทของแบริ่งลูกกลิ้งทรงกระบอกแบ่งตามรูปแบบซี่โครง
แบริ่งประเภท NU มีซี่โครงสองซี่ที่วงแหวนรอบนอกและไม่มีซี่โครงที่วงแหวนด้านในวงแหวนด้านในของตลับลูกปืนชนิด N มีซี่โครงสองซี่ และวงแหวนรอบนอกไม่มีซี่โครง
แบริ่งลูกกลิ้งทรงกระบอก NU และ N ใช้สำหรับปลายลอยเป็นตลับลูกปืนแบบแยกส่วนได้เพื่อให้ติดตั้งและถอดประกอบได้ง่าย และสามารถติดตั้งวงแหวนทั้งด้านในและด้านนอกได้อย่างแน่นหนา
แบริ่งลูกกลิ้งทรงกระบอกชนิด NJ มีสองซี่โครงบนวงแหวนรอบนอกและซี่โครงเดียวบนวงแหวนด้านใน ซึ่งสามารถรับแรงตามแนวแกนในทิศทางเดียว
แบริ่งลูกกลิ้งทรงกระบอกชนิด NUP ใช้สำหรับปลายตายตัวและสามารถทนต่อแรงในแนวแกนได้ทั้งสองทิศทางวงแหวนรอบนอกของแบริ่งประเภทนี้มีสองซี่โครง และวงแหวนด้านในมีซี่โครงคงที่และซี่โครงที่เคลื่อนที่ได้แบริ่งลูกกลิ้งทรงกระบอกชนิด NJ และวงแหวนมุม HJ สร้างแบริ่งปลายแบบตายตัวที่คล้ายกับประเภท NUPแบริ่งลูกกลิ้งทรงกระบอกชนิดที่ปรับปรุงใหม่สามารถทนต่อการรับน้ำหนักขนาดใหญ่ และการออกแบบพื้นฐานของมันคือ 2E, 22E, 23E ซีรีส์ลูกกลิ้งของพวกเขาได้รับการออกแบบให้ทนต่อการรับน้ำหนักสูงสุด

ระยะห่างแบริ่ง
ประเภทพื้นฐานของการกวาดล้างในแนวรัศมีของแบริ่งลูกกลิ้งทรงกระบอกแถวเดียวเป็นเกรดธรรมดาตลับลูกปืนที่มีส่วนต่อท้าย C3 (การกวาดล้างในแนวรัศมีมากกว่าการกวาดล้างแบบกลุ่มปกติ) หรือตลับลูกปืนที่มีส่วนต่อท้าย C4 (การกวาดล้างในแนวรัศมีมากกว่ากลุ่ม C3) สามารถขอได้ศูนย์กลาง
เส้นสัมผัสของลูกกลิ้งและร่องน้ำที่ถูกต้องในตลับลูกปืนลูกกลิ้งทรงกระบอกช่วยลดความเข้มข้นของความเค้นซึ่งช่วยให้เกิดการโก่งตัวได้มุมโก่งตัวที่อนุญาตของตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียวสูงถึง 4°

แบริ่งลูกกลิ้งทรงกระบอก
องค์ประกอบกลิ้งคือตลับลูกปืนกลิ้งแนวรัศมีพร้อมลูกกลิ้งทรงกระบอกแบริ่งลูกกลิ้งทรงกระบอก ลูกกลิ้งทรงกระบอกและรางน้ำเป็นตลับลูกปืนสัมผัสเชิงเส้นกำลังรับน้ำหนัก ส่วนใหญ่รับภาระในแนวรัศมีความเสียดทานระหว่างส่วนกลิ้งและซี่โครงของวงแหวนมีขนาดเล็ก ซึ่งเหมาะสำหรับการหมุนด้วยความเร็วสูงขึ้นอยู่กับว่าแหวนมีซี่โครงหรือไม่ มันสามารถแบ่งออกเป็นตลับลูกปืนแถวเดียวเช่น NU, NJ, NUP, N, NF และตลับลูกปืนสองแถวเช่น NNU และ NNแบริ่งเป็นโครงสร้างที่สามารถแยกวงแหวนด้านในและวงแหวนรอบนอกได้แบริ่งลูกกลิ้งทรงกระบอกที่ไม่มีซี่โครงบนวงแหวนด้านในหรือด้านนอก วงแหวนด้านในและด้านนอกสามารถเคลื่อนที่ได้สัมพันธ์กับทิศทางตามแนวแกน ดังนั้นจึงสามารถใช้เป็นตลับลูกปืนแบบอิสระได้แบริ่งลูกกลิ้งทรงกระบอกที่มีซี่โครงคู่ที่ด้านหนึ่งของวงแหวนในและวงแหวนรอบนอก และซี่โครงเดียวที่อีกด้านหนึ่งของวงแหวนสามารถทนต่อแรงในแนวแกนในระดับหนึ่งในทิศทางเดียวโดยทั่วไปจะใช้กรงปั๊มเหล็กหรือกรงกลึงโลหะผสมทองแดงอย่างไรก็ตาม ยังมีส่วนหนึ่งของการใช้กรงขึ้นรูปโพลีอะมายด์

คุณสมบัติแบริ่งลูกกลิ้งทรงกระบอก:
1. ลูกกลิ้งและรางน้ำอยู่ในแนวสัมผัสหรือหน้าสัมผัสแบบตัดแต่ง และความจุของแบริ่งในแนวรัศมีมีขนาดใหญ่ ซึ่งเหมาะสำหรับแบริ่งรับน้ำหนักมากและรับแรงกระแทก
2. ค่าสัมประสิทธิ์แรงเสียดทานมีขนาดเล็ก เหมาะสำหรับความเร็วสูง และความเร็วจำกัดใกล้เคียงกับตลับลูกปืนเม็ดกลมร่องลึก
3. ประเภท N และ NU สามารถเคลื่อนที่ในแนวแกน สามารถปรับให้เข้ากับการเปลี่ยนแปลงตำแหน่งสัมพัทธ์ระหว่างเพลาและเปลือกที่เกิดจากการขยายตัวทางความร้อนหรือข้อผิดพลาดในการติดตั้ง และสามารถใช้เป็นส่วนรองรับปลายอิสระ
4. ข้อกำหนดในการประมวลผลสำหรับเพลาหรือรูที่นั่งนั้นสูงหลังจากติดตั้งแบริ่งแล้ว ควรควบคุมการโก่งตัวสัมพัทธ์ของแกนวงแหวนรอบนอกอย่างเข้มงวดเพื่อหลีกเลี่ยงความเข้มข้นของความเครียดจากการสัมผัส
5. วงแหวนด้านในหรือวงแหวนรอบนอกสามารถแยกออกได้เพื่อให้ติดตั้งและถอดได้ง่าย

การใช้งานหลัก: มอเตอร์ไฟฟ้าขนาดใหญ่และขนาดกลาง, หัวรถจักร, แกนหมุนของเครื่องมือกล, เครื่องยนต์สันดาปภายใน, เครื่องกำเนิดไฟฟ้า, กังหันก๊าซ, กล่องรีดักชั่น, โรงรีด, หน้าจอสั่น, และเครื่องจักรสำหรับยกและขนย้าย
แบริ่งลูกกลิ้งทรงกระบอก (แบริ่งลูกกลิ้งทรงกระบอกสั้นแถวเดียว) คุณลักษณะ: แบริ่งลูกกลิ้งทรงกระบอกมักจะอยู่ภายใต้แรงรัศมีเท่านั้นเมื่อเทียบกับตลับลูกปืนขนาดเดียวกัน ความจุของตลับลูกปืนในแนวรัศมีจะเพิ่มขึ้น 1.5-3 เท่า โดยมีความแข็งแกร่งดี ทนต่อแรงกระแทก ตลับลูกปืนเม็ดกลมแถวเดี่ยวแถวสั้น ตลับลูกปืนลูกกลิ้งทรงกระบอกเหมาะอย่างยิ่งสำหรับการรองรับแบบแข็ง แต่ยังรองรับเพลาสั้นอีกด้วย เพลาที่ทำให้เกิดการเคลื่อนตัวในแนวแกนเนื่องจากการยืดตัวด้วยความร้อน และอุปกรณ์เสริมของเครื่องจักรที่ต้องใช้ตลับลูกปืนแยกสำหรับการติดตั้งและถอดประกอบแบริ่งลูกกลิ้งทรงกระบอกส่วนใหญ่จะใช้สำหรับมอเตอร์ขนาดใหญ่, แกนหมุนเครื่องมือกล, เพลารองรับด้านหน้าและด้านหลังเครื่องยนต์, รองรับเพลารถไฟและรถโดยสาร, เพลาข้อเหวี่ยงเครื่องยนต์ดีเซล, กระปุกเกียร์ของรถยนต์ ฯลฯ
