รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: CKZ-B ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
CKZ-B คลัตช์ทิศทางเดียวสำหรับลิฟต์ถัง |
วัสดุ: |
GCR 15 แบริ่งเหล็ก |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
106-190 |
แรงบิด (Nm): |
404-1830 |
น้ำหนัก (กิโลกรัม): |
3.98-11.42 |
ขนาดเจาะ (มม.): |
110-180 |
การรับประกัน: |
12 เดือน |
ชื่อ: |
CKZ-B คลัตช์ทิศทางเดียวสำหรับลิฟต์ถัง |
วัสดุ: |
GCR 15 แบริ่งเหล็ก |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
106-190 |
แรงบิด (Nm): |
404-1830 |
น้ำหนัก (กิโลกรัม): |
3.98-11.42 |
ขนาดเจาะ (มม.): |
110-180 |
การรับประกัน: |
12 เดือน |

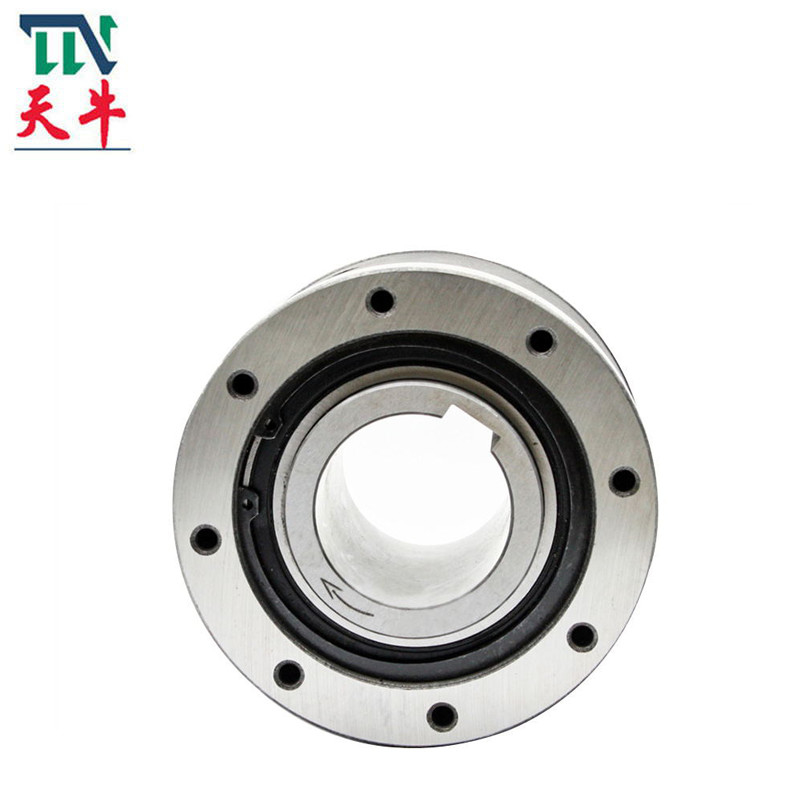

CKZ-B คลัตช์ทิศทางเดียวสำหรับลิฟต์ถัง
แนะนำการผลิต
ซีรีย์ CK-B เป็นคลัตช์ทางเดียวแบบลิ่มที่มีร่องกุญแจที่ปลายทั้งสองด้านของวงแหวนรอบนอกโดยไม่มีส่วนรองรับแบริ่งขนาดเรเดียลเท่ากับขนาดแบริ่งมาตรฐานเมื่อใช้งานจะต้องติดตั้งตลับลูกปืนเพื่อรองรับแรงในแนวแกนและแนวรัศมีมีการเติมจาระบีที่โรงงาน
วิธีการติดตั้งมาตรฐานคือรุ่น CK-B จะอยู่เคียงข้างกันกับตลับลูกปืน และต้องมีข้อกำหนดความคลาดเคลื่อนที่เหมือนกันวงแหวนด้านในและเพลาเชื่อมต่อกันด้วยกุญแจวงแหวนรอบนอกมีค่าความคลาดเคลื่อนของมิติ h7 และเข้าคู่กับผนังของเครื่องจักรโดยมีค่าความคลาดเคลื่อนของ H7ปุ่มปิดท้ายทั้งสองด้านของวงแหวนรอบนอกใช้เพื่อยึดวงแหวนรอบนอกและผนังเครื่องเพื่อส่งแรงบิด
ชุดนี้มักใช้ในบรรจุภัณฑ์ การพิมพ์ อาหาร การแพทย์ สิ่งทอ เคมี และเครื่องจักรและอุปกรณ์อื่น ๆ
1.CKZ-BSeries Cam Clutch หุ้มด้วยลูกปืนป้องกันที่ปลายทั้งสองข้าง อัดแน่นด้วยจาระบีชนิดพิเศษ และพร้อมใช้งานไม่จำเป็นต้องใช้สารหล่อลื่นเพิ่มเติม
2. สำหรับการติดรอก เกียร์ หรือเฟืองเข้ากับคลัตช์ ให้ใส่ดุมล้อ (ค่าเผื่อ f7 ของ ISOR773) ไปตามพื้นผิวด้านในของการแข่งขันด้านนอก และขันน็อต (แรงตึงสูง) เข้าไปในรูที่เคาะบนปลายคลัตช์
3. ความคลาดเคลื่อนของเพลาที่แนะนำจะแสดงในตารางด้านซ้ายล่าง
4. อุปกรณ์อื่นควรรองรับแรงขับภายนอก ไม่ใช่แคมคลัช
5. ใช้เพียงกุญแจคู่ขนานเพื่อยึดคลัตช์กับเพลาอย่าใช้คีย์เรียว
6. เมื่อติดตั้งคลัตช์เข้ากับเพลา ให้ออกแรงกดไปที่การแข่งขันภายในแต่อย่าไปที่การแข่งขันรอบนอก
7. ช่วงอุณหภูมิแวดล้อมคือ 5 °ถึง 40 ° C
8. คีย์ที่ใช้ควรเป็นไปตาม ISOR773(ดินแดง 6885.1)
| พิมพ์ | แรงบิดที่กำหนด [น.m] |
เกินขีดจำกัดความเร็ว [รอบ/นาที] |
มิติในรูปร่าง [mm] | น้ำหนัก [กิโลกรัม] |
|||||||||||
| ขนาดการแข่งขันรอบนอก | ขนาดการแข่งขันภายใน | ||||||||||||||
| ภายใน แข่ง |
ด้านนอก แข่ง |
ดี[h7] | D1[H7] | บี | F | นาโนเมตร | อี | ชม | ดี[H7] | ค | bn×tn | อี | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
