รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO9001-2005
หมายเลขรุ่น: GH 50*38
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: การเจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
คัปปลิ้งเพลาโอลด์แฮม |
วัสดุ: |
เหล็กอลูมิเนียม |
เส้นผ่าศูนย์กลางภายใน: |
16-70mm |
แบบอย่าง: |
GH ซีรีส์ |
โครงสร้าง: |
คัปปลิ้งเพลาโอลด์แฮม |
การรับประกัน: |
12 เดือน |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
ยืดหยุ่นหรือแข็ง: |
ยืดหยุ่นได้ |
ชื่อ: |
คัปปลิ้งเพลาโอลด์แฮม |
วัสดุ: |
เหล็กอลูมิเนียม |
เส้นผ่าศูนย์กลางภายใน: |
16-70mm |
แบบอย่าง: |
GH ซีรีส์ |
โครงสร้าง: |
คัปปลิ้งเพลาโอลด์แฮม |
การรับประกัน: |
12 เดือน |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
ยืดหยุ่นหรือแข็ง: |
ยืดหยุ่นได้ |

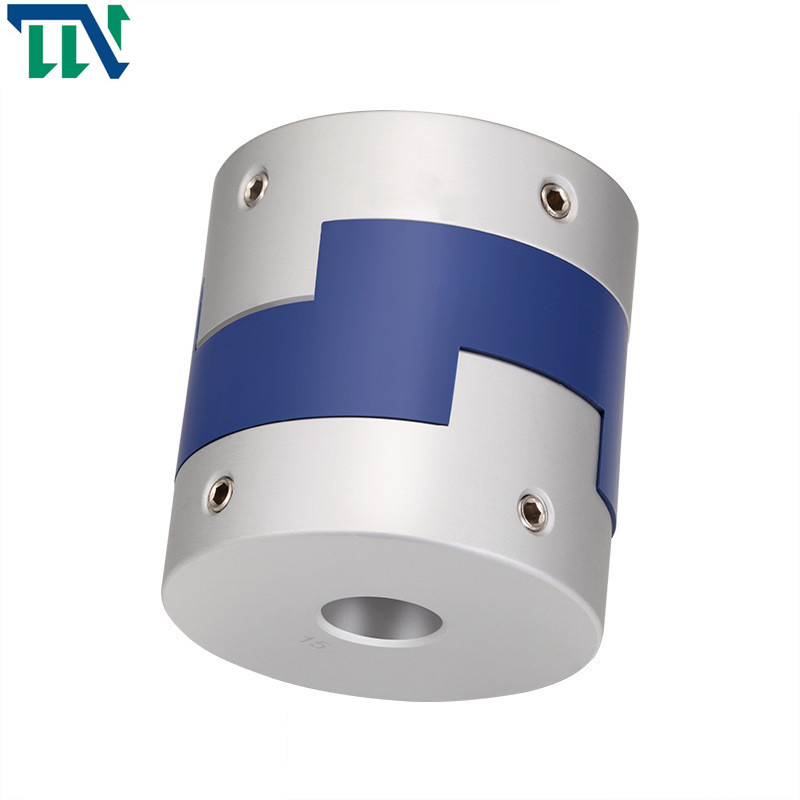

GH 20 * 25 M3 Oldham Type Shaft Coupling สำหรับการเชื่อมต่อกลไก
พารามิเตอร์ผลิตภัณฑ์
เอกสารข้อมูลการผลิต
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (Kg.M2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | PA 6 6 | ทรีทเม้นท์อโนไดซ์ | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
แนะนำผลิตภัณฑ์
หลักการทำงานของคัปปลิ้งกากบาท: เพลาทั้งสองอยู่ในแนวเดียวกันโดยรูคว้านรูและสลักเกลียว และแรงบิดจะถูกส่งโดยการบีบอัดและแรงเฉือนของแกนโบลต์บ่าของครึ่งข้อต่อครึ่งตัวอยู่ในแนวเดียวกับร่องบนอีกครึ่งของการมีเพศสัมพันธ์สลักเกลียวที่เชื่อมต่อข้อต่อครึ่งตัวทั้งสองสามารถเป็นสลักเกลียวธรรมดาของเกรดและ B และแรงบิดจะถูกส่งโดยโมเมนต์ความเสียดทานของพื้นผิวข้อต่อของข้อต่อครึ่งตัวทั้งสองโดยทั่วไปจะใช้เหล็ก 45 ตัวหลังจากการอบชุบด้วยความร้อนที่พื้นผิว ความแข็งจะดีขึ้นในระดับหนึ่งอย่างไรก็ตาม ผู้ผลิตบางรายใช้เหล็กกล้า Q275 แยกกัน ดังนั้นจึงไม่จำเป็นต้องอบชุบด้วยความร้อน
คัปปลิ้งเพลาแบบ Oldham ได้รับการออกแบบมาเพื่อจับยึดอย่างสม่ำเสมอรอบๆ เพลาและให้การยึดเกาะที่ดีกว่าคัปปลิ้งแบบสกรูตายตัวโดยไม่ทำให้เพลาเสียหายจากนั้นขันสกรูยึดให้แน่นนี่คือข้อต่อของ Oldham
ประการแรกรูปร่างของมันเบาและสะดวกในการติดตั้งซึ่งช่วยประหยัดเวลาสำหรับการประมวลผลและการผลิตขององค์กรประการที่สอง มีความทนทานต่อการกัดกร่อนของน้ำมันและสามารถหุ้มฉนวนไฟฟ้าได้มีอีลาสโตเมอร์ตัวเลื่อนที่แตกต่างกันการเลื่อนระหว่างปลอกเพลาและชิ้นส่วนตรงกลางสามารถทำให้เกิดความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้มากการออกแบบการกระแทกพิเศษที่อยู่ตรงกลางสามารถมีบทบาทสนับสนุนและยอมให้มีการเบี่ยงเบนเชิงมุมขนาดใหญ่โดยไม่ต้องมีโมเมนต์ดัด เพื่อลดภาระในแนวแกน
ประการที่สอง มีข้อดีของโครงสร้างที่เรียบง่าย ช่วงขนาดกว้าง โมเมนต์ความเฉื่อยเล็กน้อย การใช้งานที่สะดวก และการตรวจสอบด้วยสายตาที่สะดวกความต้านทานการกัดกร่อนของน้ำมันสูงและฉนวนไฟฟ้าช่วยลดภาระในแนวแกนที่เกิดจากการเบี่ยงเบนการเลื่อนระหว่างปลอกเพลาและตรงกลางสามารถทำให้เกิดความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้มาก
