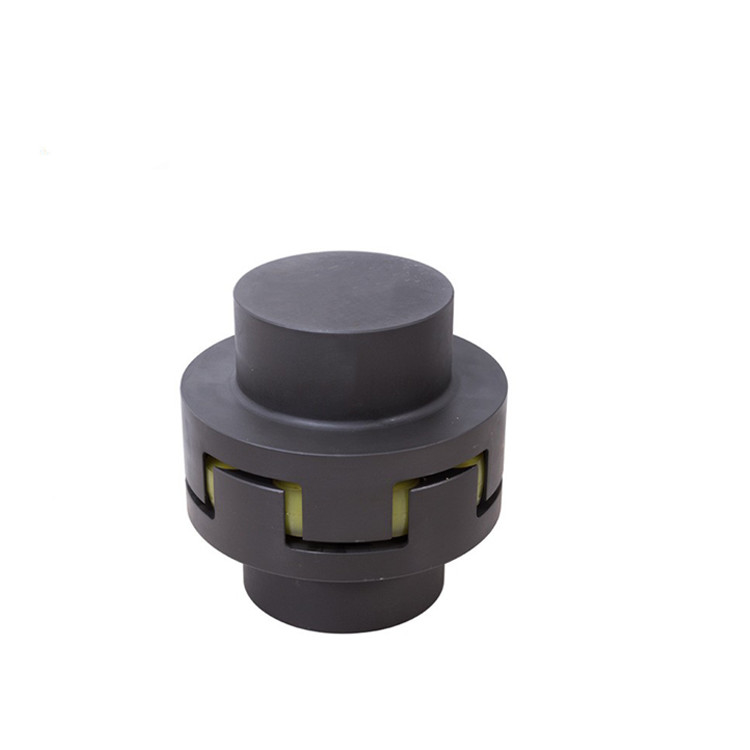

คัปปลิ้งดอกพลัมชนิดล้อเบรกแยก Lmz-i ประกอบด้วยคัปปลิ้งแบบครึ่งตัวสองตัวที่มีรูปร่างเหมือนกันของก้ามปู ล้อเบรก และส่วนประกอบยางยืดองค์ประกอบยืดหยุ่นของดอกพลัมถูกวางไว้ระหว่างกรงเล็บของข้อต่อครึ่งตัวทั้งสองเพื่อให้ทราบถึงการเชื่อมต่อของข้อต่อครึ่งตัวทั้งสอง

(1) การทำงานที่เสถียรและเชื่อถือได้ มีระบบกันสะเทือน กันกระแทก และฉนวนไฟฟ้าที่ดี

(2) โครงสร้างเรียบง่าย ขนาดรัศมีเล็ก น้ำหนักเบา และโมเมนต์ความเฉื่อยเล็กน้อยเหมาะสำหรับโอกาสความเร็วปานกลางและสูง

(3) มีความสามารถในการชดเชยแนวแกนรัศมีและเชิงมุมขนาดใหญ่

(4) องค์ประกอบยืดหยุ่นยูรีเทนความแข็งแรงสูงมีข้อดีของความต้านทานการสึกหรอ ทนต่อน้ำมัน ความจุแบริ่งขนาดใหญ่ อายุการใช้งานยาวนานและความน่าเชื่อถือ

(5) ข้อต่อไม่ต้องการการหล่อลื่น โดยมีภาระงานในการบำรุงรักษาน้อย และสามารถทำงานได้อย่างต่อเนื่องเป็นเวลานาน

ข้อต่อ quincunx ใช้องค์ประกอบยืดหยุ่น quincunx เพื่อวางระหว่างกรงเล็บนูนของข้อต่อครึ่งตัวทั้งสองเพื่อให้ทราบถึงการเชื่อมต่อของข้อต่อครึ่งตัวทั้งสองขนาดโครงสร้างของคัปปลิ้งแบบครึ่งตัวทั้งสองจะเท่ากัน และส่วนปลายของคัปปลิ้งนั้นมาพร้อมกับก้ามปูนูนหลายอันตามลำดับ ซึ่งฝังไว้อย่างต่อเนื่องระหว่างส่วนที่นูนเป็นวงกลมขององค์ประกอบยืดหยุ่น quincunxแรงบิดจะถูกส่งผ่านระหว่างเพลาขับและเพลาขับ

รูปแบบขององค์ประกอบยืดหยุ่นที่มีรูปร่าง quincunx ไม่ได้ จำกัด เฉพาะส่วนที่นูนเป็นวงกลม แต่ยังรวมถึงส่วนที่นูนเป็นรูปสี่เหลี่ยมผืนผ้าและส่วนโค้งยาวด้วยนอกจากยางแล้ว วัสดุของส่วนประกอบยืดหยุ่น quincunx ยังทำจากพลาสติกวิศวกรรม เช่น โพลียูรีเทนอีลาสโตเมอร์เมื่อชิ้นส่วนยืดหยุ่นหมุนไปในทิศทางเดียว ส่วนนูนเพียงครึ่งเดียวจะรับน้ำหนักและทำหน้าที่ส่งแรงบิดการกระจายน้ำหนักบนพื้นผิวสัมผัสของกรงเล็บที่เกี่ยวข้องกับแรงบิดในการส่งสัญญาณนั้นสัมพันธ์กับรูปร่างของส่วนสัมผัสยกตัวอย่างการสัมผัสกรงเล็บหนา หากไม่พิจารณาผลกระทบอื่นๆ ก็ถือว่ามีการกระจายน้ำหนักตามกฎสี่เหลี่ยมคางหมู ดังแสดงในรูปที่ 5_ 78 เมื่อความแตกต่างระหว่างเส้นผ่านศูนย์กลางด้านในและด้านนอกเพิ่มขึ้น การกระจายโหลดที่ไม่สม่ำเสมอก็เพิ่มขึ้นเช่นกันนอกจากนี้ เมื่อข้อต่อครึ่งตัวทั้งสองมีการกระจัดสัมพัทธ์และมีช่องว่างระหว่างพื้นผิวการทำงานขององค์ประกอบยืดหยุ่นและเล็บนูนของข้อต่อครึ่งตัว การกระจายน้ำหนักที่ไม่สม่ำเสมอจะเพิ่มขึ้นอีก ไม่เพียงแต่การกระจายโหลดบน พื้นผิวการทำงานของกรงเล็บข้างหนึ่งไม่สม่ำเสมอ แต่น้ำหนักระหว่างกรงเล็บที่รับน้ำหนักก็มักจะไม่เท่ากันการใช้พื้นผิวสัมผัสรูปโค้งสามารถปรับปรุงการกระจายโหลดที่ไม่สม่ำเสมอบนใบหน้าการทำงานได้ดังนั้นจึงสามารถส่งแรงบิดได้มาก แต่ความยืดหยุ่นจะลดลงเล็กน้อยข้อต่อดอกบ๊วยมีลักษณะเฉพาะด้วยชิ้นส่วนจำนวนน้อย ขนาดโดยรวมที่เล็ก การผลิตชิ้นส่วนที่ยืดหยุ่นได้ง่าย และความจุแบริ่งสูงอย่างไรก็ตาม ระหว่างการประกอบและการถอดประกอบ ทั้งสองส่วนของคัปปลิ้งจะต้องเคลื่อนไปตามทิศทางแกนส่วนใหญ่จะใช้กับระบบเพลาส่งกำลังที่มีความต้องการน้อยกว่าสำหรับประสิทธิภาพการชดเชยและการลดบัฟเฟอร์ โดยเฉพาะอย่างยิ่งในการส่งกำลังขนาดกลางและขนาดเล็ก
