รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: บีบี ซีรีย์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
BB คลัตช์ลูกปืนล้ออิสระทางเดียว |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
พิมพ์: |
วันเวย์แบริ่ง |
ความเร็วที่มากเกินไป: |
3600-1800 |
แรงบิด (Nm): |
29-260 น |
ขนาดรู: |
32.6-71มม |
น้ำหนัก (กิโลกรัม): |
50-400 |
ชื่อ: |
BB คลัตช์ลูกปืนล้ออิสระทางเดียว |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
พิมพ์: |
วันเวย์แบริ่ง |
ความเร็วที่มากเกินไป: |
3600-1800 |
แรงบิด (Nm): |
29-260 น |
ขนาดรู: |
32.6-71มม |
น้ำหนัก (กิโลกรัม): |
50-400 |

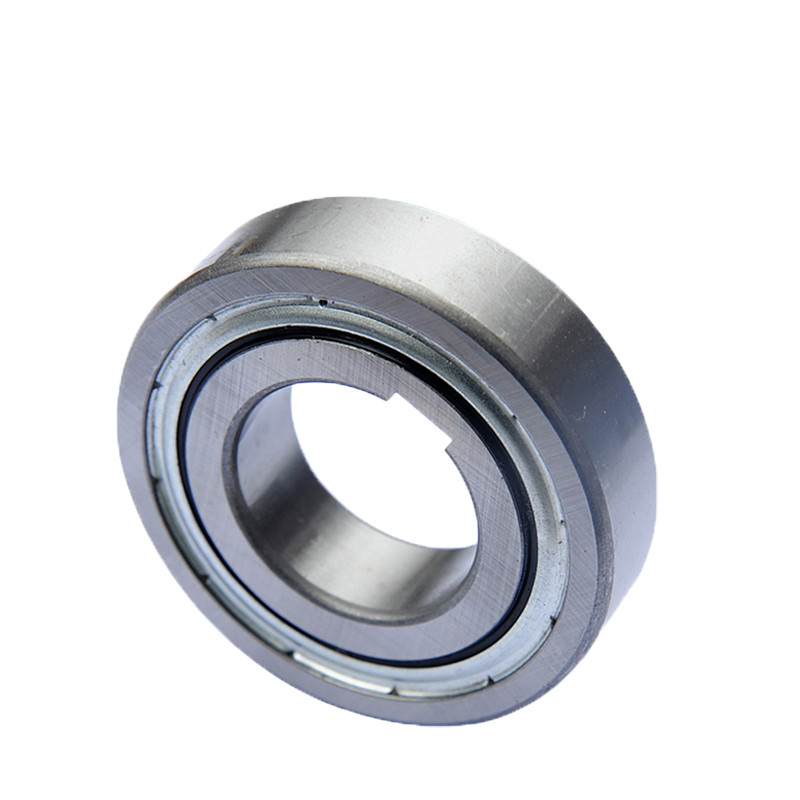

ลูกปืนคลัตช์ทางเดียว BB Series Sprag Backstop คลัตช์อิสระ
แนะนำการผลิต
1. BB series One way Freewheel Bearing Clutch ได้รับการออกแบบมาสำหรับการติดตั้งแบบสวมอัด
2.คลัตช์ BB, BB-1K และ BB-2K ตลับลูกปืนรองรับและจัดส่งด้วยจาระบีมีซีลกันฝุ่น
ป้องกันอนุภาคขนาด 0.25 มม. ขึ้นไป ในขณะที่คลัตช์ BB-2GD และ BB-2GD-1K กว้างกว่ามาตรฐาน 5 มม.
บีบีซีรีส์มีลิปซีลพิเศษสำหรับป้องกันฝุ่นได้อย่างมีประสิทธิภาพ
3. ซีรีย์ BB-2K-K มีรูกุญแจทั้งด้านในและด้านนอก
“-K” หมายถึงกุญแจที่จัดส่งพร้อมกับ Cam Clutch
4. ต้องรักษาขนาดการรบกวนที่ถูกต้องที่เพลาและตัวเรือนเพื่อให้ได้แบริ่งสูงสุด
และประสิทธิภาพของคลัตช์
5. ดูตารางในหน้าถัดไปสำหรับค่าความคลาดเคลื่อนของเพลาและตัวเรือนสำหรับแต่ละซีรีส์
6.BB-1K-K และ BB-2GD 1K-K One way Freewheel Bearing Clutch series มีรูกุญแจอยู่บนตัวแข่งด้านในรูกุญแจ ยกเว้นขนาด 25 ผลิตตามมาตรฐาน DIN 6885 3, BB40-1K-K และ BB40-2GD 1K-K ผลิตตามมาตรฐาน DIN 6885 1.
7. ลูกศรบนการแข่งขันภายในแสดงทิศทางของการแข่งขันภายใน
8. ในการติดตั้งคลัตช์ ให้ใช้เครื่องมือกดที่มีเส้นผ่านศูนย์กลางที่เหมาะสมเพื่อออกแรงกดให้ทั่วใบหน้า
ของเผ่าพันธุ์ภายในและภายนอก
9. ห้ามตอกหรือใช้แรงกระแทกอื่นใดกับคลัตช์
10. ตรวจสอบให้แน่ใจว่าตัวเรือนมีความแข็งแรงเพียงพอที่จะทนต่อแรงกดที่จำเป็นสำหรับการติดตั้งอุปกรณ์กด
ของคลัตช์.
11. ช่วงอุณหภูมิการทำงาน: –30°C ถึง +100°C (ปรึกษาเราสำหรับอุณหภูมิที่เกินช่วงนี้)
พารามิเตอร์ผลิตภัณฑ์
ขนาดและความจุ:
| แบบอย่าง | แรงบิด ความจุ |
สูงสุดเกินกำลัง | แรงบิดลาก (N·m) | ก | ข |
ค |
ง | ร |
น้ำหนัก (N) | โหลดแบริ่ง | ||||||
|
การแข่งขันภายใน |
การแข่งขันรอบนอก | BB บีบี-1เค-เค บีบี-ทูเค-เค |
บีบี-ทูจีดี BB-2GD 1K-K |
BB บีบี-1เค-เค บีบี-ทูเค-เค |
บีบี-ทูจีดี BB-2GD 1K-K |
BB บีบี-1เค-เค บีบี-ทูเค-เค |
บีบี-ทูจีดี BB-2GD 1K-K |
BB บีบี-1เค-เค บีบี-ทูเค-เค |
บีบี-ทูจีดี BB-2GD 1K-K |
Cr | คอร์ | |||||
| น·ม | รอบ/นาที | รอบ/นาที | เอ็น | เอ็น | ||||||||||||
| บีบี15 | 29 | 3600 | 2543 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 น | 0.6 | 50 | 70 | 5950 | 3230 |
| บีบี17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 น | 0.6 | 80 | 100 | 7000 | 3700 |
| บีบี20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 น | 1.0 | 120 | 150 | 8500 | 4900 |
| บีบี25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 น | 1.0 | 150 | 200 | 10700 | 6300 |
| บีบี30 | 140 | 2543 | 1100 | 0.030 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 น | 1.0 | 230 | 280 | 11900 | 7900 |
| บีบี35 | 173 | 1800 | 1,000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 น | 1.1 | 320 | 410 | 13500 | 9700 |
| บีบี40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 น | 1.1 | 400 | 600 | 14500 | 11700 |
บันทึก:หมายเลขรุ่นที่ระบุในการแข่งขันภายในคือ "K" เท่านั้นสำหรับทั้ง "1K" และ "2K"(ตัวอย่าง: เครื่องหมาย “BB25-K” สำหรับทั้งคู่
BB25-1K และ BB25-2K)
ความเผื่อสำหรับเพลาและตัวเสื้อ:
| แบบอย่าง | เส้นผ่านศูนย์กลางเพลา | ที่อยู่อาศัย Dia | |
| บีบี15 | BB15-2GD | 15+0.023+0.012 | 35–0.012–0.028 |
| บีบี17 | BB17-2GD | 17+0.023+0.012 | 40–0.012–0.028 |
| บีบี20 | บีบี20-2จีดี | 20+0.028+0.015 | 47–0.012–0.028 |
| บีบี25 | บีบี25-2จีดี | 25+0.028+0.015 | 52–0.014–0.033 |
| บีบี30 | BB30-2GD | 30+0.028+0.015 | 62–0.014–0.033 |
| บีบี35 | BB35-2GD | 35+0.033+0.017 | 72–0.014–0.033 |
| บีบี40 | BB40-2GD | 40+0.033+0.017 | 80–0.014–0.033 |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางเพลา | ที่อยู่อาศัย Dia | |
| BB15-1K-เค | BB15-2GD 1K-K | 15–0.008–0.028 | 35–0.012–0.028 |
| BB17-1K-ก | BB17-2GD 1K-K | 17–0.008–0.028 | 40–0.012–0.028 |
| BB20-1K-เค | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-เค | BB25-2GD 1K-K | 25–0.010–0.031 | 52–0.014–0.033 |
| BB30-1K-เค | BB30-2GD 1K-K | 30–0.010–0.031 | 62–0.014–0.033 |
| BB35-1K-เค | BB35-2GD 1K-K | 35–0.012–0.037 | 72–0.014–0.033 |
| BB40-1K-เค | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| แบบอย่าง | เส้นผ่านศูนย์กลางเพลา | ที่อยู่อาศัย Dia |
| BB15-2K-เค | 15–0.008–0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-เค | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-เค | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-เค | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-เค | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-เค | 40–0.012–0.037 | 80–0.025–0.006 |
ขนาดของรูกุญแจและกุญแจ:
| แบบอย่าง | b2js10 | t1 | t2 | b1js9 | ที | การแข่งขันภายใน สำคัญ ข×ส×ยาว |
การแข่งขันรอบนอก สำคัญ b'× h' ×ความยาว |
|
| BB15-1K-เค | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-เค | － | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-ก | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | － | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-เค | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-เค | － | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-เค | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-เค | － | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-เค | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-เค | － | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-เค | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-เค | － | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-เค | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-เค | － | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
