รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: เอเอ ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
วัสดุตลับลูกปืน AA series ตลับลูกปืนคลัช |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
47-190 |
แรงบิด (Nm): |
17-5813 |
น้ำหนัก (กิโลกรัม): |
0.23-6 |
ขนาดกระบอกสูบ (มม.): |
15-70 |
ชื่อ: |
วัสดุตลับลูกปืน AA series ตลับลูกปืนคลัช |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
47-190 |
แรงบิด (Nm): |
17-5813 |
น้ำหนัก (กิโลกรัม): |
0.23-6 |
ขนาดกระบอกสูบ (มม.): |
15-70 |

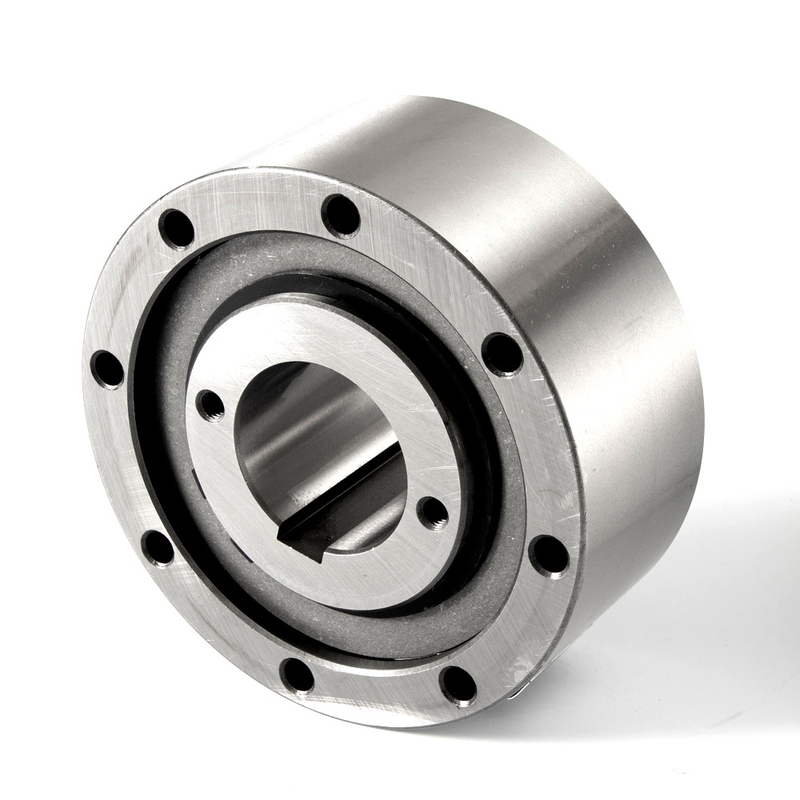

ตลับลูกปืนทางเดียว AA Series Way Clutch Bearing Gcr15 Bearing Steel
แนะนำการผลิต
คุณสมบัติ:
1. ลักษณะการใช้งาน: ความเร็วสูง, ความต้านทานการกัดกร่อน
2. การออกแบบเครื่องจักรและอุปกรณ์ส่งกำลัง
3. แรงบิดสูง
4. สร้างแบบจำลองที่สมบูรณ์ ผลิตขาตั้ง และถอดผลิตภัณฑ์ออก
ตลับลูกปืนเม็ดกลมเป็นตลับลูกปืนชนิดหนึ่งเมื่อวารสารหมุน จะทำให้สัมผัสกับลูกกลิ้งจำนวนมากที่มักจะติดตั้งบนวงแหวนกำหนดตำแหน่งตลับลูกปืนเม็ดกลมสามารถรับความแม่นยำและความแข็งแกร่งได้ดีผ่านการโหลดล่วงหน้านอกจากนี้ยังสามารถใช้วงแหวนด้านในที่มีเทเปอร์เพื่อปรับระยะห่างการทำงานของตลับลูกปืนได้ตามอำเภอใจโซลูชันนี้สามารถตอบสนองความต้องการการกวาดล้างตลับลูกปืนดรัมของเครื่องพิมพ์ได้อย่างสมบูรณ์
Type AA เป็นแบบล้อหมุนฟรีไม่รองรับตลับลูกปืนจำเป็นต้องมีตลับลูกปืนเพื่อรองรับโหลดตามแนวแกนและแนวรัศมี
การออกแบบนี้สามารถยอมรับการเยื้องแนวแกนของการแข่งขันด้านในและด้านนอกที่ ± S/2
การติดตั้งต้องมีการหล่อลื่นและการปิดผนึกด้วย
การหล่อลื่นมาตรฐานคือน้ำมัน
การแข่งขันภายในถูกใส่เข้าไปในเพลาความพอดีสำหรับจุดศูนย์กลางของการแข่งขันรอบนอกจะต้องเป็นไปตามค่าเผื่อ H7
การเชื่อมต่อของการแข่งขันรอบนอกนั้นผ่านสลักเกลียวถึงเกรด 10.9 หรือดีกว่า
พารามิเตอร์ผลิตภัณฑ์
| ขนาด | ทีเค1 | ความเร็วที่มากเกินไป | น้ำหนัก |
ลาก แรงบิด |
||||||||||
| dH7 | นิแม็กซ์2) | นาแม็กซ์3) | Dh7 | D5 | D6 | D3 | Z | อ | แอล | ฉ | ส | (กิโลกรัม) | ที.อาร์ | |
| (มม.) | (นาโนเมตร ) | (นาที-1) | (นาที-1) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (น.ม.) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2543 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 2493 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
หมายเหตุ
1) T สูงสุด = 2 & ครั้ง;ทีเคเอ็น
2) การโอเวอร์รันภายในการแข่งขัน
3) การวิ่งแข่งรอบนอก
รูกุญแจสู่ DIN 6885.1
