รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีเอสเค(CSK...2RS) ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
CSK(CSK...2RS) One Way Sprag Type Freewheel Clutch |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ชุดแบริ่ง: |
6201-6207 |
แรงบิด (Nm): |
2.5-325 |
น้ำหนัก (กิโลกรัม): |
0.015-0.6 |
ขนาดกระบอกสูบ (มม.): |
22-27 |
ชื่อ: |
CSK(CSK...2RS) One Way Sprag Type Freewheel Clutch |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ชุดแบริ่ง: |
6201-6207 |
แรงบิด (Nm): |
2.5-325 |
น้ำหนัก (กิโลกรัม): |
0.015-0.6 |
ขนาดกระบอกสูบ (มม.): |
22-27 |

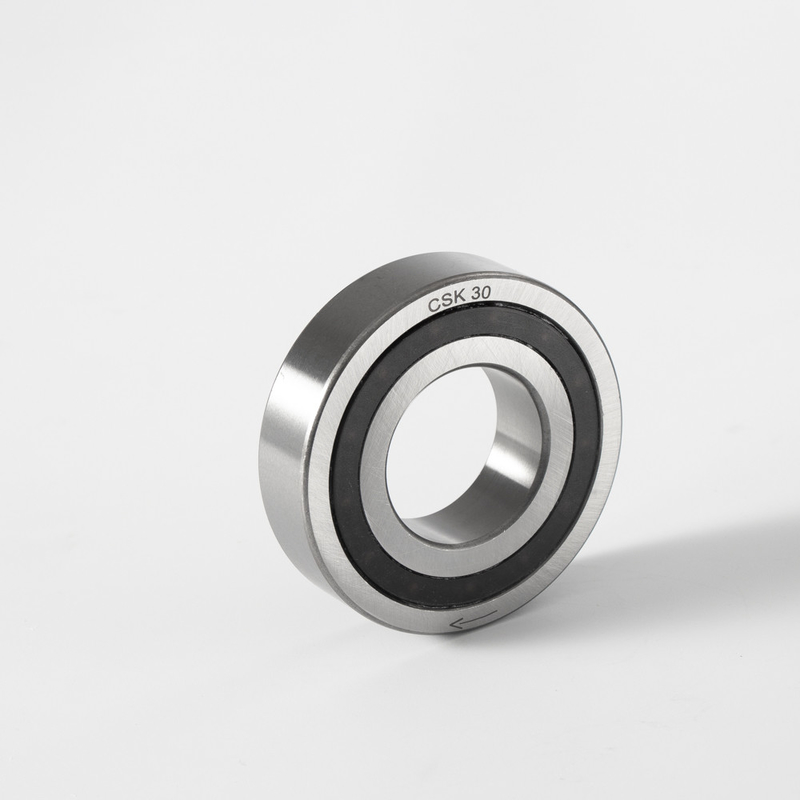

One Way Sprag ลูกปืนคลัตช์ Freewheel CSK30-2RS
แนะนำการผลิต
Type CSK เป็นล้ออิสระประเภท sprag ที่รวมอยู่ในตลับลูกปืน 62 ซีรีส์ (ยกเว้นขนาด 8 และ 40)
รองรับตลับลูกปืน จาระบีหล่อลื่นและป้องกันฝุ่นขนาดมากกว่า 0.3 มม.
CSK ทุกรุ่นติดตั้งสปริงแบบ “formchromed”กระบวนการนี้จะเพิ่มเวลาชีวิตที่มากเกินไปหลายเท่า
มั่นใจได้ถึงการส่งแรงบิดด้วยชุดประกอบแบบสวมอัดเข้ากับตัวเรือนด้านนอกที่แข็งซึ่งมีความทนทานต่อ N6 และบนเพลาที่มีความทนทานต่อ n6
ระยะห่างรัศมีตลับลูกปืนเริ่มต้นตั้งไว้ที่ C5 และจะลดลงหากใช้การสวมอัดตามที่กำหนด
โปรดติดต่อเราเมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิในการทำงานไม่อยู่ในช่วง +5°C ถึง +60°C
CSK..2RS กว้างกว่า 5 มม. แต่มีซีลขอบปากเพื่อป้องกันน้ำกระเซ็น
ขอแนะนำให้ใช้ซีลชนิด "ไนลอน" เพิ่มเติม โดยเฉพาะอย่างยิ่งเมื่ออุณหภูมิในการทำงานสูงเกิน 50°Cนอกจากนี้ยังสามารถหล่อลื่นอ่างน้ำมันได้
พารามิเตอร์ผลิตภัณฑ์
| พิมพ์ | ขนาด | ชุดแบริ่ง | โหลดแบริ่ง | น้ำหนัก | ลากแรงบิด | |||||
| พลวัต | คงที่ | |||||||||
| ซีเอสเค(KK) | ง | ทีเคเอ็น1) | N สูงสุด | ง | แอล | ค | C0 | ที.อาร์ | ||
| [มม.] | [Nm] | [นาที-1] | [มม.] | [มม.] | [กิโลนิวตัน] | [กิโลนิวตัน] | [กิโลกรัม] | [Ncm] | ||
| 8* | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10,000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 น | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 น | 0.3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 น | 12.25 น | 0.5 | 7 | |
| ซีเอสเค..2อาร์เอส | 8** | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | – | 9.3 | 10,000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 น | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 น | 0.4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 น | 12.25 น | 0.6 | 10 | |
บันทึก:
1) T สูงสุด = 2 × T KN
*) ซีล Z หนึ่งตัวที่ด้านตลับลูกปืนเท่านั้นเมื่อมองจากด้านนี้ การแข่งขันรอบนอกจะวิ่งอย่างอิสระในทิศทางทวนเข็มนาฬิกา
**) เพียงหนึ่งตรา RS ที่ด้านตลับลูกปืนเมื่อมองจากด้านนี้ การแข่งขันรอบนอกจะวิ่งฟรีในทิศทางทวนเข็มนาฬิกา
ตัวอย่างการติดตั้ง:
วิดีโอ
