รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: ซีรีส์ GRC
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องขนส่งทางทะเลเครื่องบินขนส่ง0.08-0.17KG
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
16-55mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
16-55mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

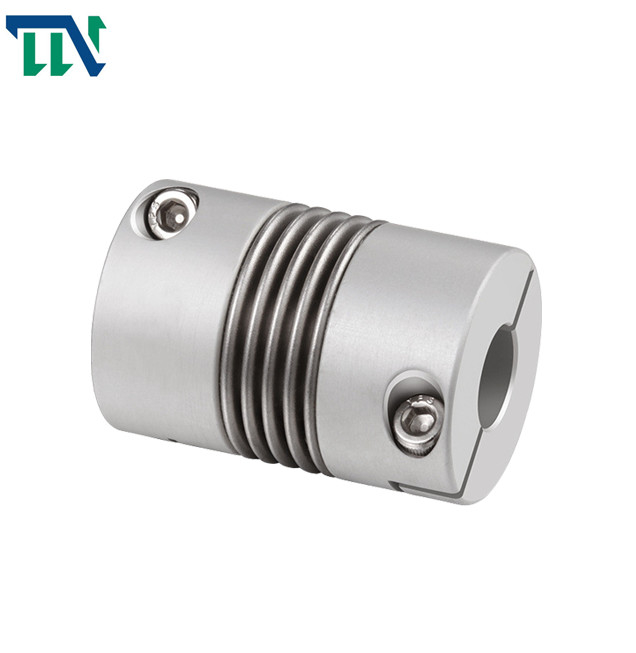

Steel Bellows Clamping Shaft Coupling ก้าวสำหรับ Encoder
การแนะนำสินค้า
ข้อต่อแบบสูบลมใช้ท่อลูกฟูกที่มีผนังบาง (เครื่องสูบลม) เพื่อเชื่อมหรือประสานกับข้อต่อครึ่งตัวทั้งสองโดยตรงเพื่อส่งสัญญาณการเคลื่อนไหวข้อต่อมีข้อดีของโครงสร้างที่เรียบง่าย ขนาดโดยรวมที่เล็ก การประมวลผลและการติดตั้งที่สะดวก และความแม่นยำในการส่งสูงส่วนใหญ่จะใช้ในเครื่องจักรความแม่นยำพลังงานขนาดเล็กและกลไกการควบคุมที่ต้องการโครงสร้างที่กะทัดรัดและความแม่นยำในการส่งสูง
องค์ประกอบที่ยืดหยุ่นได้ของข้อต่อสูบลมคือตัวสูบลมโลหะที่มีความแม่นยำ ซึ่งแบ่งออกเป็นชุดแบบยืดหยุ่นและแบบแข็งซีรีส์ที่ยืดหยุ่นได้นั้นมีความยืดหยุ่นสูงและมักใช้ในโอกาสเล็กๆ เช่น ตัวเข้ารหัสและเซ็นเซอร์ซีรีย์แบบแข็งส่วนใหญ่จะใช้ในเซอร์โวมอเตอร์ เครื่องมือเครื่อง CNC (แมชชีนนิ่งเซ็นเตอร์) และโอกาสอื่นๆ
คุณสมบัติของผลิตภัณฑ์
>วัสดุเป็นโลหะผสมอลูมิเนียม และตัวสูบลมตรงกลางทำจากสแตนเลสที่มีความทนทานต่อการกัดกร่อนดีเยี่ยม
>ใช้การเชื่อมด้วยเลเซอร์ระหว่างเครื่องสูบลมและปลอกเพลา โดยไม่มีการเว้นระยะการหมุนเป็นศูนย์ เหมาะสำหรับการหมุนเดินหน้าและถอยหลัง
>โครงสร้างเครื่องสูบลมสามารถชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนได้อย่างมีประสิทธิภาพ
>ออกแบบมาสำหรับเซอร์โวมอเตอร์สเต็ปเปอร์มอเตอร์
>วิธีการขันสกรูยึด
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดผลิตภัณฑ์
ขนาดสินค้า
| แบบอย่าง | D1 D2 เจาะ | øดี | หลี่ | L1 | L2 | L3 | นู๋ | ค | F | เอ็ม | แรงบิดของประแจ (น·ม) |
| ซีอาร์ซี-16x27 | 4,5,6,6.35 | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-M2.5x8 | 1.5 |
| ซีอาร์ซี-20x32 | 5,6,6.35,8 | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-M2.5x10 | 1.5 |
| ซีอาร์ซี-22.5x34 | 5,6,6.35,8,9.5,10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-M3x12 | 2.5 |
| ซีอาร์ซี-25x37 | 6,6.35,8,9.5,10,12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-M3x12 | 2.5 |
| ซีอาร์ซี-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| ซีอาร์ซี-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| ซีอาร์ซี-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
