| Brand Name: | Tianniu |
| Model Number: | GRC 55*72 |
| MOQ: | 1 ชิ้น |
| ราคา: | negotiable |
| Delivery Time: | 5-7 วันทำการ |
| Payment Terms: | T/T, Western Union, MoneyGram, L/C, D/A, D/P |

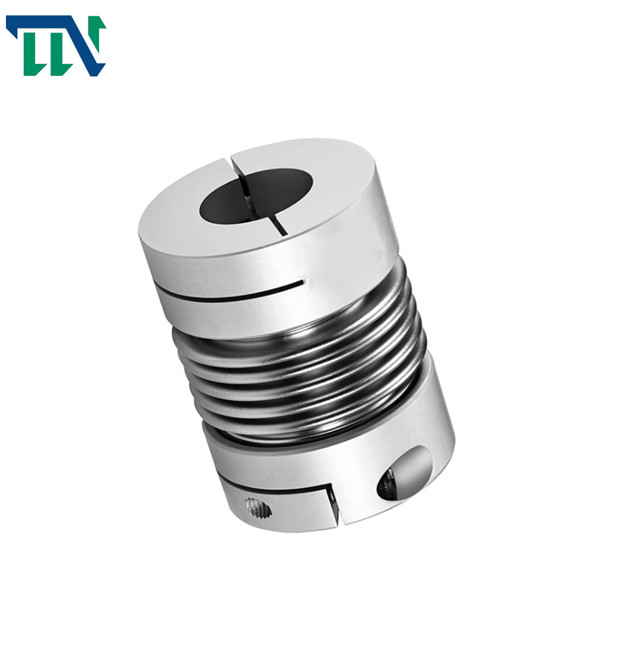

Steel Bellows Clamping Shaft Coupling ก้าวสำหรับ Encoder
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดผลิตภัณฑ์
ขนาดสินค้า
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | L1 | L2 | L3 | นู๋ | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | ทรีทเม้นท์อโนไดซ์ | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
การแนะนำสินค้า
ข้อต่อแบบสูบลมใช้ท่อลูกฟูกที่มีผนังบาง (เครื่องสูบลม) เพื่อเชื่อมหรือประสานกับข้อต่อครึ่งตัวทั้งสองโดยตรงเพื่อส่งสัญญาณการเคลื่อนไหวข้อต่อมีข้อดีของโครงสร้างที่เรียบง่าย ขนาดโดยรวมที่เล็ก การประมวลผลและการติดตั้งที่สะดวก และความแม่นยำในการส่งสูงส่วนใหญ่จะใช้ในเครื่องจักรความแม่นยำพลังงานขนาดเล็กและกลไกการควบคุมที่ต้องการโครงสร้างที่กะทัดรัดและความแม่นยำในการส่งสูงผนังท่อที่บางและสม่ำเสมอของคัปปลิ้งสูบลมทำให้รับน้ำหนักแบริ่งต่ำมาก รักษาปริมาณคงที่ของจุดหมุนแต่ละจุด ซึ่งแตกต่างจากคัปปลิ้งอื่นๆ ที่ทำลายจุดรับน้ำหนักสูงและจุดรับน้ำหนักต่ำของวงจร และรักษาความแข็งแกร่งเมื่อรับภาระแรงบิดของแบริ่ง .สำหรับโอกาสที่กัดกร่อน Wansheng coupling Co., Ltd. สามารถจัดหาข้อต่อสูบลมด้วยปลอกเพลาสแตนเลส แต่สิ่งนี้จะเพิ่มน้ำหนักและลดข้อได้เปรียบด้านประสิทธิภาพของข้อต่อประเภทนี้
องค์ประกอบที่ยืดหยุ่นได้ของข้อต่อสูบลมคือตัวสูบลมโลหะที่มีความแม่นยำ ซึ่งแบ่งออกเป็นชุดแบบยืดหยุ่นและแบบแข็งซีรีส์ที่ยืดหยุ่นได้นั้นมีความยืดหยุ่นสูงและมักใช้ในโอกาสเล็กๆ เช่น ตัวเข้ารหัสและเซ็นเซอร์ซีรีย์แบบแข็งส่วนใหญ่จะใช้ในเซอร์โวมอเตอร์, เครื่องมือกล CNC (แมชชีนนิ่งเซ็นเตอร์) และโอกาสอื่นๆ
