รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: CGS
หมายเลขรุ่น: DLZ-1
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
DLZ-1 ซีรี่ส์ เบรกแม่เหล็กไฟฟ้าอุตสาหกรรม |
เส้นผ่าศูนย์กลางภายใน: |
15-55mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
85-253mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
ชื่อ: |
DLZ-1 ซีรี่ส์ เบรกแม่เหล็กไฟฟ้าอุตสาหกรรม |
เส้นผ่าศูนย์กลางภายใน: |
15-55mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
85-253mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |

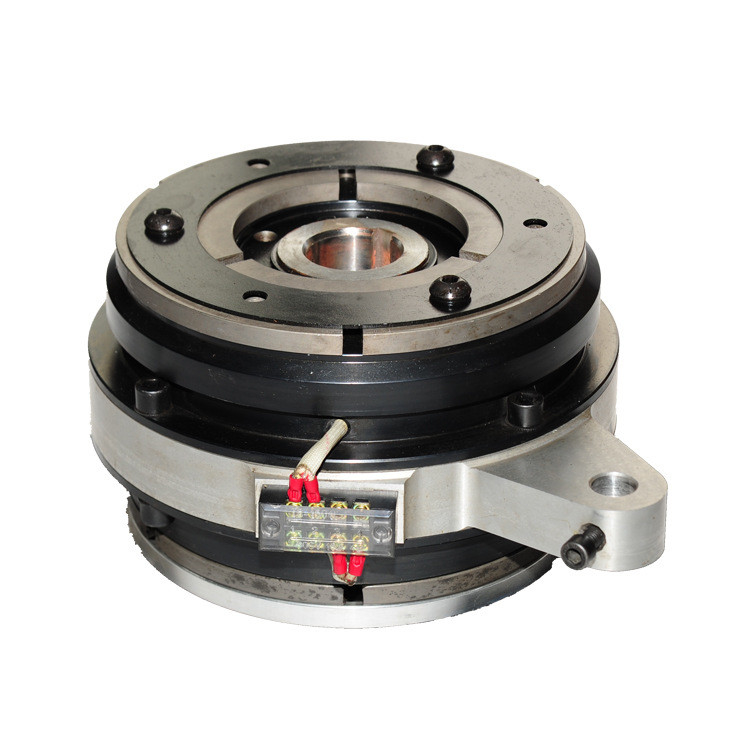

DLZ-1 เบรคคลัตช์แม่เหล็กไฟฟ้า คลัตช์แม่เหล็กไฟฟ้าขนาดเล็ก
แนะนำผลิตภัณฑ์
คลัตช์แม่เหล็กไฟฟ้าเรียกอีกอย่างว่าคัปปลิ้งแม่เหล็กไฟฟ้าเป็นขั้วต่อทางกลแม่เหล็กไฟฟ้าที่ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าและการเสียดสีระหว่างแผ่นแรงเสียดทานภายในและภายนอกเพื่อสร้างชิ้นส่วนที่หมุนได้สองส่วนในระบบส่งกำลังทางกลเมื่อส่วนขับไม่หยุดหมุน สามารถรวมหรือแยกออกจากส่วนขับเคลื่อนได้เป็นเครื่องใช้ไฟฟ้าอัตโนมัติสามารถใช้คลัตช์แม่เหล็กไฟฟ้าเพื่อควบคุมการสตาร์ท การถอยหลัง การควบคุมความเร็ว และการเบรกของเครื่องจักรมันมีข้อดีของโครงสร้างที่เรียบง่าย การดำเนินการอย่างรวดเร็ว พลังงานควบคุมต่ำ และการควบคุมระยะไกลที่สะดวกแม้ว่าปริมาตรจะน้อย แต่ก็สามารถส่งแรงบิดได้มากเมื่อใช้เป็นตัวควบคุมการเบรก มันมีข้อดีของการเบรกที่รวดเร็วและเสถียร คลัตช์แม่เหล็กไฟฟ้าจึงถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรต่างๆ และระบบส่งกำลังทางกล
หน้าที่ของคลัตช์แม่เหล็กไฟฟ้าคือการถ่ายโอนแรงบิด (หรือกำลัง) ของแอคทูเอเตอร์จากด้านเพลาขับไปยังด้านเพลาขับมีการใช้กันอย่างแพร่หลายในกลไกต่างๆ (เช่นกลไกการส่งกำลังและกลไกมอเตอร์ต่างๆ ในเครื่องมือกล) เพื่อให้ทราบถึงฟังก์ชันของการสตาร์ทอย่างรวดเร็ว การเบรก การหมุนไปข้างหน้าและถอยหลัง หรือการควบคุมความเร็วเนื่องจากคลัตช์แม่เหล็กไฟฟ้าสามารถรับรู้การควบคุมระยะไกลได้ง่าย และใช้งานง่ายกว่าคลัตช์แบบกลไก ไฮดรอลิก หรือนิวแมติกอื่นๆ มาก จึงเป็นส่วนประกอบที่สำคัญในระบบควบคุมอัตโนมัติ
DLZ1 ซีรี่ส์ ชุดเบรกคลัตช์แม่เหล็กไฟฟ้าเป็นผลิตภัณฑ์ที่รวมกันและใช้งานได้หลากหลาย
ส่วนใหญ่ใช้ในระบบขับเคลื่อนเครื่องจักร มันสามารถรับรู้สองหน้าที่ของการสตาร์ทและเบรก
สำหรับการโหลดในขณะที่ชิ้นส่วนขับเคลื่อนกำลังทำงานและยังรับรู้การสตาร์ทและหยุด
ควบคุมด้วยความแม่นยำสูงเมื่อติดตั้งอุปกรณ์ควบคุมกำลังพิเศษไว้อย่างกว้างขวาง
ใช้ในเครื่องจักรที่ต้องการการวางตำแหน่งที่มีความแม่นยำสูง เช่น เครื่องพิมพ์
เครื่องบรรจุภัณฑ์และอุปกรณ์ของสายการผลิตไม้อัด
พารามิเตอร์ผลิตภัณฑ์
| ขนาด | จัดอันดับแรงบิดไดนามิกN.m | แรงดันไฟฟ้า (DC V) | กำลังการใช้คอยล์ (20 °) W | อนุญาตให้หมุนสูงสุด (รอบ / นาที) | |
| คลัตช์ | เบรค | ||||
| DLZ1-25 | 250 | 8 | 24 | 81 | 2500 |
| DLZ1-40 | 400 | 120 | 115 | 2500 | |
| DLZ1-50 | 500 | 90 | 137 | 1500 | |
| DLZ1-80 | 800 | 120 | 131 | 1500 | |
| ขนาด | ขนาดรัศมี (มม.) | ขนาดแกน (มม.) | ขนาดของรูเพลา | รุ่นแปรง | ||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | เจ | K | หลี่ | L1 | L2 | L3 | L4 | δ | Φ | อี | ชม. | ||
| DLZ1-25 | 285 | 247 | 200 | 155 | 180 | 45 | 8-Φ11 | 8-M10深25 | 147 | 5 | 45 | 16 | 20.7 | 0.5 | 50 | 14 | 53.8 | DS-009 |
| DLZ1-40 | 315 | 265 | 210 | 170 | 195 | 50 | 8-Φ11 | 8-M12深25 | 166 | 6 | 51 | 16 | 20 | 0.7 | 55 | 16 | 59.4 | DS-010 |
| ขนาด | ขนาดรัศมี (มม.) | ขนาดแกน (มม.) | ||||||||||
| D1 | D2 | D3 | D4 | D5 | k | หลี่ | L1 | L2 | L3 | L4 | δ | |
| DLZ1-50 | 350 | 237 | 188 | 224 | 120 | 6-Φ12 | 122 | 105 | 73 | 4 | 3 | 0.5 |
| DLZ1-80 | 402 | 242 | 194 | 280 | 165 | 6-Φ13.5 | 138.5 | 115.5 | 94.5 | 4 | 6 | 0.6 |
ตัวอย่างการติดตั้ง:
การติดตั้ง:
1. ไม่ต้องปรับแต่งก่อนติดตั้ง
2. ระดับโคแอกเซียลของเพลาอินพุตและเอาต์พุตต้องไม่เกิน 0.1 มม. เมื่อติดตั้ง
3. เบาะนั่งด้านล่างควรยึดให้แน่น
