รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: CGS
หมายเลขรุ่น: DLY5
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
DLY5Series เบรกแม่เหล็กไฟฟ้าอุตสาหกรรม |
เส้นผ่าศูนย์กลางภายใน: |
75-250mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
85-253mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
พิมพ์: |
ดิสก์เบรก |
ชื่อ: |
DLY5Series เบรกแม่เหล็กไฟฟ้าอุตสาหกรรม |
เส้นผ่าศูนย์กลางภายใน: |
75-250mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
85-253mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
พิมพ์: |
ดิสก์เบรก |
DLY5 ซีรี่ส์แม่เหล็กไฟฟ้าเบรก Retarder ดิสก์เบรกแม่เหล็กไฟฟ้า
แนะนำผลิตภัณฑ์

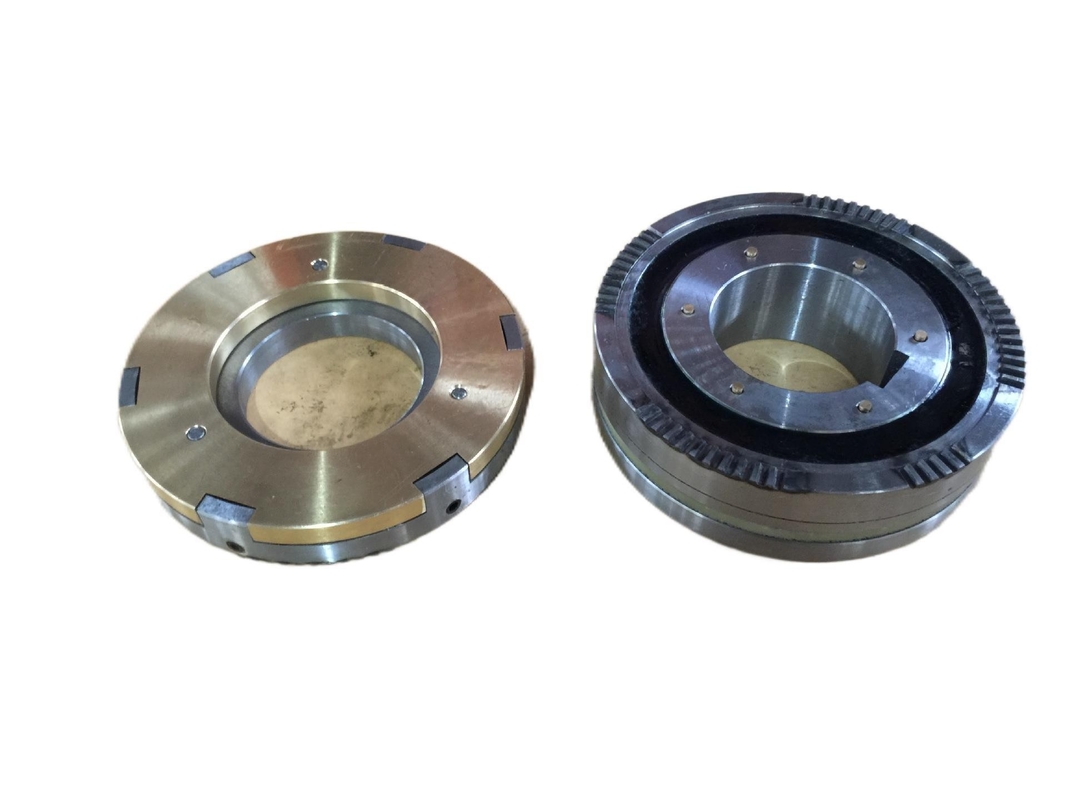

Dly5 (Eze Series) คลัตช์แม่เหล็กไฟฟ้าแบบขากรรไกรพร้อมแหวนสลิป
Dly5 (Eze Series) คลัตช์แม่เหล็กไฟฟ้าแบบวงแหวนสลิปฝังตัวเป็นแอคทูเอเตอร์ที่ใช้ในระบบส่งกำลังทางกลเพื่อรวมหรือแยกส่วนด้านขับและส่วนด้านขับเคลื่อนของการเคลื่อนที่แบบหมุนด้วยความช่วยเหลือของแรงแม่เหล็กไฟฟ้า เพื่อให้เกิดการส่งกำลังและการเคลื่อนไหว
แรงดันไฟทำงานมาตรฐานของคลัตช์คือ 24 โวลต์ DC โดยทั่วไปแล้ว ระบบควบคุมอัตโนมัติและรีโมทคอนโทรลทำได้ง่ายโดยใช้วงจรง่ายๆ ที่ประกอบด้วยสวิตช์ ปุ่ม คอนแทคเตอร์ สวิตช์เดินทาง และส่วนประกอบทางไฟฟ้าทั่วไปอื่นๆ เพื่อให้เป็นไปตามข้อกำหนด ของการเปลี่ยนแปลงความเร็ว การสับเปลี่ยน การสตาร์ท และตำแหน่งของระบบส่งกำลังทางกล
คลัตช์ซีรีส์นี้ส่งแรงบิดโดยการประสานฟันละเอียดที่หน้าปลายดังนั้นเมื่อเปรียบเทียบกับคลัตช์จานเสียดทานในสเปคเดียวกัน มันมีปริมาณน้อย ไม่มีแรงเสียดทานและความร้อน การแยกส่วนอย่างสมบูรณ์หลังจากไฟฟ้าขัดข้อง ไม่มีแรงบิดที่ไม่มีโหลด และเหมาะสำหรับงานทั้งเปียกและแห้งคลัตช์ถูกรวมเข้าด้วยกันอย่างเหนียวแน่นสามารถรวมกันได้ภายใต้สภาวะความเร็วต่ำเท่านั้นเหมาะเมื่ออยู่นิ่งหรือเมื่อความเร็วสัมพัทธ์เป็นแบบซิงโครนัส
คลัตช์สามารถทำงานได้อย่างน่าเชื่อถือภายใต้เงื่อนไขต่อไปนี้:
1. อุณหภูมิอากาศแวดล้อมคือ - 5 ℃ - + 40 ℃
2. ในตัวกลางที่ไม่มีอันตรายจากการระเบิด และไม่มีก๊าซและฝุ่นนำไฟฟ้าเพียงพอที่จะกัดกร่อนโลหะและทำลายฉนวนในตัวกลาง
3. คลัตช์ต้องทำงานภายใต้สภาวะน้ำมันหล่อลื่น
4. ความผันผวนของแรงดันไฟฟ้าของคอยล์คลัตช์ต้องไม่เกิน + 5% และ - 15% ของแรงดันไฟฟ้าที่กำหนด
5. ความสูงของสถานที่ติดตั้งคลัตช์ต้องไม่เกิน 2,000 เมตร
พารามิเตอร์ผลิตภัณฑ์
| ขนาด | Radial Demensions | ขนาดแกน | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | ชม. | อี | เจ | k | หลี่ | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
การติดตั้ง:
1.คลัตช์สามารถติดตั้งได้ทั้งแนวนอนและแนวตั้ง หากไม่มี alex
เขาระดับโคแอกซอลระหว่างการขับขี่และเพลาขับไม่ควรเกิน 0.05 มม.
และต้องรับรองค่าเคลียร์งาน σ
2. ควรทำความสะอาดฟันของปลายทั้งสองข้างก่อนติดตั้งคลัตช์
3. ส่วนขับเคลื่อนและส่วนขับเคลื่อนของคลัตช์ต้องได้รับการแก้ไขในแนวแกน ไม่อนุญาตให้เคลื่อนที่ตามแนวแกน
