รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: CGS ISO9001
หมายเลขรุ่น: DLK
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |

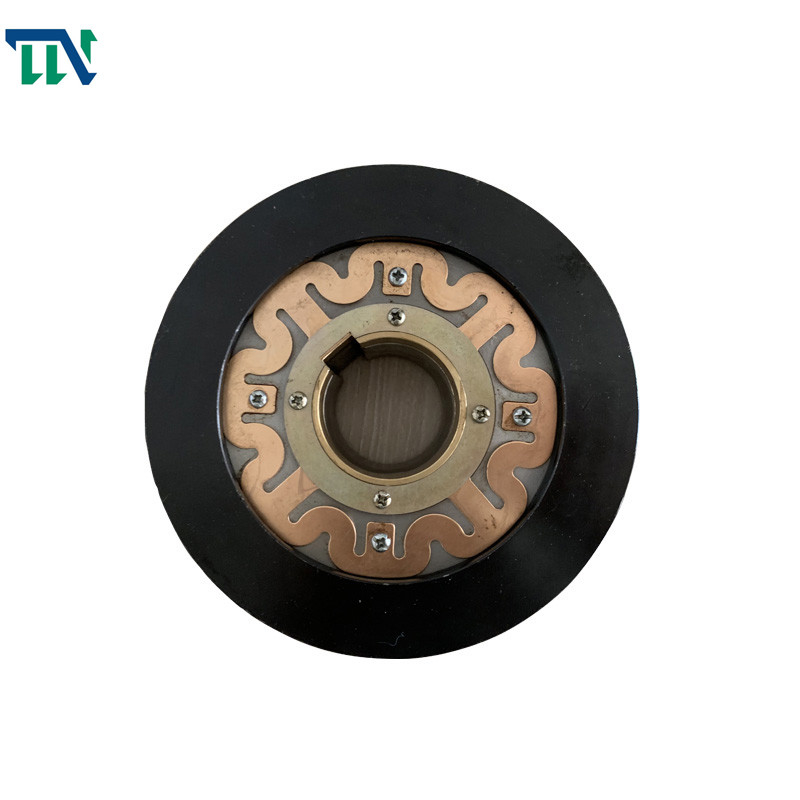

DLK มัลติดิสก์เบรกแม่เหล็กไฟฟ้าแบบแห้ง |
เส้นผ่าศูนย์กลางภายใน: |
27.5-265mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
61-460mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
น้ำหนัก: |
0.57 กก.-34 กก. |
ชื่อ: |
DLK มัลติดิสก์เบรกแม่เหล็กไฟฟ้าแบบแห้ง |
เส้นผ่าศูนย์กลางภายใน: |
27.5-265mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
61-460mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
น้ำหนัก: |
0.57 กก.-34 กก. |
แนะนำผลิตภัณฑ์
ข้อดีของเรา
1. คลัตช์แม่เหล็กไฟฟ้าใช้กันอย่างแพร่หลายกับเครื่องจักรสิ่งทอการพิมพ์และการย้อมสี
2.รุ่นและน้ำหนักที่แตกต่างกันสำหรับลูกค้าเลือก
3. เราสามารถผลิตแบบจำลองพิเศษตามความต้องการของลูกค้า
4 เรามีส่วนร่วมในอุตสาหกรรมคลัตช์แม่เหล็กไฟฟ้าเป็นเวลา 7 ปี และตลาดที่ใหญ่ที่สุดสำหรับเราคืออเมริกาใต้ ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้
5 ลูกค้าสามารถเยี่ยมชมโรงงานของเราได้ตลอดเวลา
คลัตช์แม่เหล็กไฟฟ้าหมายถึงคลัตช์แรงเสียดทานที่สร้างแรงกดด้วยแรงแม่เหล็กไฟฟ้าเนื่องจากสามารถรับรู้การทำงานทางไกล พลังงานควบคุมขนาดเล็ก ง่ายต่อการตระหนักถึงระบบอัตโนมัติของเครื่องมือกล การดำเนินการอย่างรวดเร็ว โครงสร้างที่เรียบง่าย จึงมีการใช้กันอย่างแพร่หลายคลัตช์แม่เหล็กไฟฟ้าเรียกอีกอย่างว่าคัปปลิ้งแม่เหล็กไฟฟ้าเป็นการเชื่อมต่อระหว่างกลไกแม่เหล็กไฟฟ้าและกลไกที่ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าและแรงเสียดทานระหว่างแผ่นแรงเสียดทานภายในและภายนอกเพื่อให้ชิ้นส่วนที่หมุนได้ทั้งสองส่วนในระบบส่งกำลังทางกลเมื่อชิ้นส่วนที่เคลื่อนไหวไม่หยุดหมุน สามารถรวมหรือแยกออกจากส่วนที่ขับเคลื่อนได้การเชื่อมต่อทางกลแม่เหล็กไฟฟ้า อุปกรณ์คือเครื่องใช้ไฟฟ้าที่ทำงานโดยอัตโนมัติสามารถใช้คลัตช์แม่เหล็กไฟฟ้าเพื่อควบคุมการสตาร์ท การถอยหลัง การควบคุมความเร็ว และการเบรกมันมีข้อดีของโครงสร้างที่เรียบง่าย การดำเนินการอย่างรวดเร็ว พลังงานควบคุมขนาดเล็ก และการควบคุมระยะไกลง่ายแม้ว่าจะมีขนาดเล็ก แต่ก็สามารถส่งแรงบิดได้มากเมื่อใช้สำหรับการควบคุมการเบรก มันมีข้อดีของการเบรกอย่างรวดเร็วและมั่นคง ดังนั้นจึงใช้คลัตช์แม่เหล็กไฟฟ้าอย่างกว้างขวางมีการใช้กันอย่างแพร่หลายในเครื่องมือเครื่องจักรแปรรูปต่างๆ และระบบส่งกำลังทางกลหน้าที่ของคลัตช์แม่เหล็กไฟฟ้าคือการส่งแรงบิด (หรือกำลัง) ของแอคทูเอเตอร์จากด้านข้างของเพลาขับไปยังด้านข้างของเพลาขับ
พารามิเตอร์ผลิตภัณฑ์
| ขนาด |
พิกัดแรงบิดไดมานิก นม |
แรงบิดลาก (นาโนเมตร) |
เวลาหมั้น | เวลาปลดออก | แรงดันไฟฟ้า (DC V) |
กำลังการใช้คอยล์ (20 °) ว |
อนุญาตให้หมุนได้สูงสุด (รอบ/นาที) |
น้ำหนัก (กิโลกรัม) |
| DLK1-2.5 | 25 | 0.1 | 0.1 | 0.03 | 24 | 16.5 | 3500 | 2 |
| DLK1-5 | 50 | 0.2 | 14 | 0.04 | 24 | 20.5 | 3000 | 3 |
| DLK1-10 | 100 | 0.3 | 0.16 | 0.06 | 24 | 28.8 | 3000 | 4.5 |
| DLK1-16 | 160 | 0.8 | 0.2 | 0.1 | 24 | 48 | 2500 | 5.9 |
| DLK1-25 | 250 | 1.2 | 0.27 | 0.15 | 24 | 53 | 2200 | 8.95 |
| DLK1-40 | 400 | 2.0 | 0.35 | 0.2 | 24 | 62 | 2000 | 13.45 |
| DLK1-80 | 800 | 4.00/2.20 | - | - | 24 | 79 | - | - |
| ขนาด | ขนาดรัศมี (มม.) | ขนาดแกน (มม.) | ||||||||||||||
| D1 | D2 | D3 | ดี | d | ข | Φ | อี | ชม. | หลี่ | L1 | L2 | L3 | L4 | L5 | เ | |
| DLK1-2.5 | 100 | 75H9 | 40 | 25 | 21 | 5 | 25 | 8 | 28.3 | 50 | 44.5 | 30 | 4 | 4 | 79 | 0.2±0.05 |
| DLK1-5 | 115 | 85H9 | 48 | 30 | 26 | 6 | 30 | 8 | 33.3 | 56 | 50.5 | 35 | 4 | 5 | 83 | 0.25±0.05 |
| DLK1-10 | 135 | 95H9 | 55 | 40 | 35 | 10 | 40 | 12 | 43.3 | 60 | 56 | 40 | 4 | 6 | 89 | 0.3±0.05 |
| DLK1-16 | 150 | 105H8 | 60 | 45 | 40 | 12 | 45 | 14 | 48.8 | 66 | 60 | 44 | 3 | 7 | 97 | 0.3±0.05 |
| DLK1-25 | 172 | 120H9 | 65 | 50 | 45 | 12 | 50 | 14 | 53.8 | 72 | 64 | 48 | 3.5 | 8 | 105 | 0.35±0.05 |
| DLK1-40 | 202 | 130H9 | 80 | 60 | 54 | 14 | 60 | 18 | 64.4 | 81.5 | 73 | 52 | 4.5 | 8 | 117.5 | 0.35±0.05 |
| DLK1-80 | 240 | 180H7 | - | - | - | - | 68 | 20 | 72.9 | 99 | 91 | 74 | - | 11 | 150 | 0.4 |
ตัวอย่างการติดตั้ง:
