| Brand Name: | Tianniu |
| Model Number: | GH 16*18 |
| MOQ: | การเจรจาต่อรอง |
| ราคา: | negotiable |
| Delivery Time: | 5-7 วันทำการ |
| Payment Terms: | T/T, Western Union, MoneyGram, L/C, D/A, D/P |

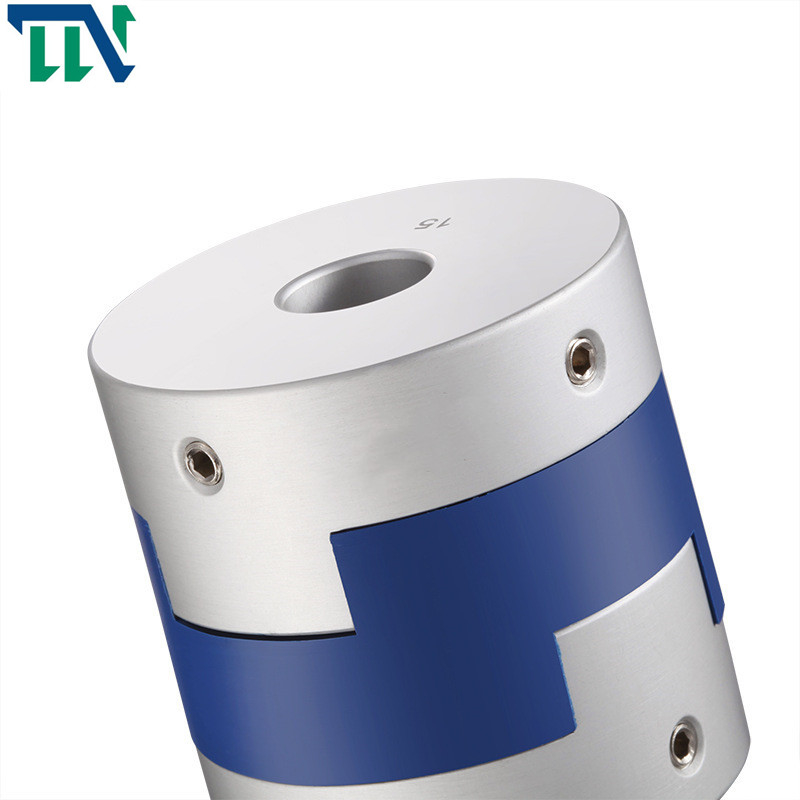

GH 16X18 M3 Oldham Type Shaft Coupling สำหรับการเชื่อมต่อกลไก
คุณสมบัติของผลิตภัณฑ์
>Tianniu ยี่ห้อ Oldham ข้อต่อเพลาใช้การออกแบบการเลื่อนสามารถชดเชยความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้อย่างมีประสิทธิภาพมากขึ้น
>Tianniu ยี่ห้อ Oldham ข้อต่อเพลาใช้ดีไซน์ถอดออกได้ ติดตั้งง่าย
>Tianniu ยี่ห้อ Oldham ข้อต่อเพลาวิธีการขันสกรูยึด
แนะนำผลิตภัณฑ์
คัปปลิ้งเพลาหมายถึงสถานการณ์ที่อุปกรณ์ส่งกำลังสองส่วนและเพลาหมุนไม่ได้เชื่อมต่อกันระหว่างการเคลื่อนไหวปกติบางครั้งก็ใช้เป็นอุปกรณ์ความปลอดภัยเพื่อป้องกันไม่ให้ชิ้นส่วนที่เชื่อมต่อรับน้ำหนักมากเกินไปและมีบทบาทในการป้องกันการโอเวอร์โหลด
คัปปลิ้งเพลาแบบ Oldham ได้รับการออกแบบมาเพื่อจับยึดอย่างสม่ำเสมอรอบๆ เพลาและให้การยึดเกาะที่ดีกว่าคัปปลิ้งแบบสกรูตายตัวโดยไม่ทำให้เพลาเสียหายจากนั้นขันสกรูยึดให้แน่นนี่คือข้อต่อของ Oldham
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดการผลิต
เอกสารข้อมูลการผลิต
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (Kg.M2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | PA 6 6 | ทรีทเม้นท์อโนไดซ์ | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
