| Brand Name: | Tianniu |
| Model Number: | GHC 40*50 |
| MOQ: | การเจรจาต่อรอง |
| ราคา: | negotiable |
| Delivery Time: | 5-7 วันทำการ |
| Payment Terms: | T/T, Western Union, MoneyGram, L/C, D/A, D/P |

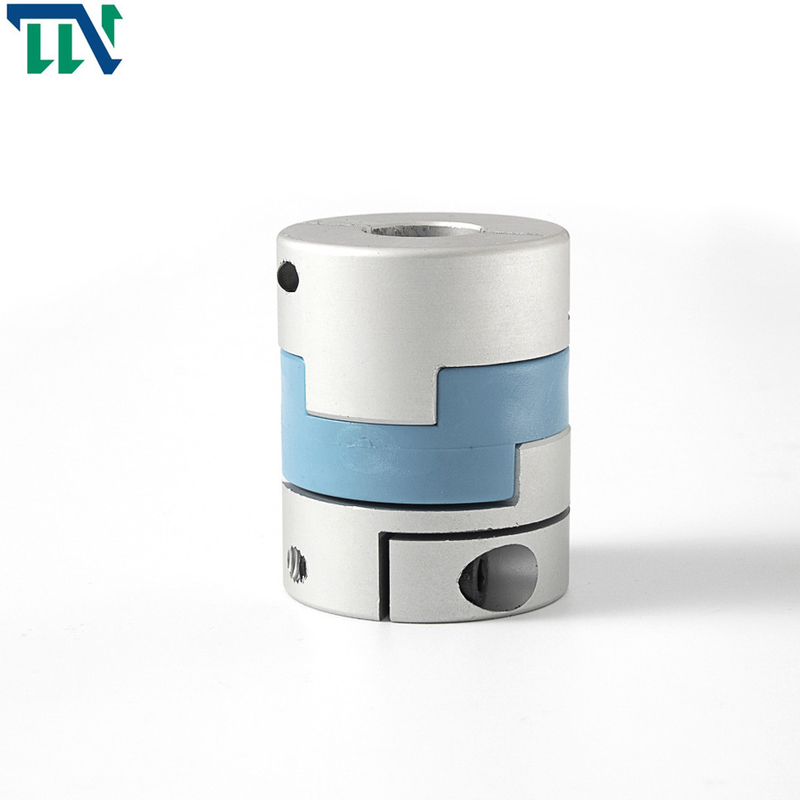

GHC 32X45 ข้อต่อเพลาแบบยืดหยุ่น Oldham Clamping Shaft Cross Slider Coupling สำหรับกลไก
แนะนำผลิตภัณฑ์
คัปปลิ้งเพลาแบบ Oldham ได้รับการออกแบบมาเพื่อจับยึดอย่างสม่ำเสมอรอบๆ เพลาและให้การยึดเกาะที่ดีกว่าคัปปลิ้งแบบสกรูตายตัวโดยไม่ทำให้เพลาเสียหายจากนั้นขันสกรูยึดให้แน่นนี่คือข้อต่อของ Oldhamเราเป็นผู้ผลิตการผลิตข้อต่อเพลาทุกชนิดข้อต่อแบบกำหนดเองก็เป็นที่ยอมรับเช่นกัน
รูปร่างของมันเบาและสะดวกในการติดตั้งซึ่งช่วยประหยัดเวลาสำหรับการประมวลผลและการผลิตขององค์กรประการที่สอง มีความทนทานต่อการกัดกร่อนของน้ำมันและสามารถหุ้มฉนวนไฟฟ้าได้มีอีลาสโตเมอร์ตัวเลื่อนที่แตกต่างกันการเลื่อนระหว่างปลอกเพลาและชิ้นส่วนตรงกลางสามารถทำให้เกิดความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้มากการออกแบบการกระแทกพิเศษที่อยู่ตรงกลางสามารถมีบทบาทสนับสนุนและยอมให้มีการเบี่ยงเบนเชิงมุมขนาดใหญ่โดยไม่ต้องมีโมเมนต์ดัด เพื่อลดภาระในแนวแกน
มันมีข้อดีของโครงสร้างที่เรียบง่าย ช่วงขนาดกว้าง โมเมนต์ความเฉื่อยเล็กน้อย การใช้งานที่สะดวก และการตรวจสอบด้วยสายตาที่สะดวกความต้านทานการกัดกร่อนของน้ำมันสูงและฉนวนไฟฟ้าช่วยลดภาระในแนวแกนที่เกิดจากการเบี่ยงเบนการเลื่อนระหว่างปลอกเพลาและตรงกลางสามารถทำให้เกิดความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้มาก
การประกอบ
1) ระหว่างการประกอบ ให้ขจัดครีบและทำความสะอาดทุกส่วน
2) ระหว่างการประกอบ ตรวจสอบให้แน่ใจว่าเส้นกึ่งกลางของรูแบริ่งส้อมเชื่อมสองตัวที่อยู่ตรงกลางอยู่บนระนาบเดียวกัน และความแตกต่างที่อนุญาตจะต้องไม่เกิน 1 °ส่วนร่องฟันจะเลื่อนได้อย่างอิสระและข้อต่อจะหมุนได้อย่างยืดหยุ่น
3) ทำความสะอาดพื้นผิวยกเว้นส่วนหน้าของหน้าแปลนและปุ่มปิดผิวเคลือบด้วยจาระบีกันสนิม ส่วนที่เหลือจะปัดด้วยไพรเมอร์กันสนิมแล้วทาสี (ไม่อนุญาตให้ทาสี)
4) การหล่อลื่นปกติแนะนำให้ฉีดน้ำมันสัปดาห์ละครั้งและวันละครั้งภายใต้สภาวะที่มีอุณหภูมิสูง
5) เพื่อเพิ่มอายุการใช้งานของอุปกรณ์เพลาแบบ cross slider ให้ปรับเพลาไขว้ 180 องศาในแต่ละครั้งเพื่อให้วารสาร cross shaft ใช้สลับกัน
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดการผลิต
เอกสารข้อมูลการผลิต
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (Kg.M2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | PA 6 6 | ทรีทเม้นท์อโนไดซ์ | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
