รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: GN 16*16 GN 16*24
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
ข้อต่อเพลาแข็ง |
แบบอย่าง: |
ซีรีส์ GN |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
16mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
น้ำหนัก: |
6g-10g |
ชื่อ: |
ข้อต่อเพลาแข็ง |
แบบอย่าง: |
ซีรีส์ GN |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
16mm |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
น้ำหนัก: |
6g-10g |

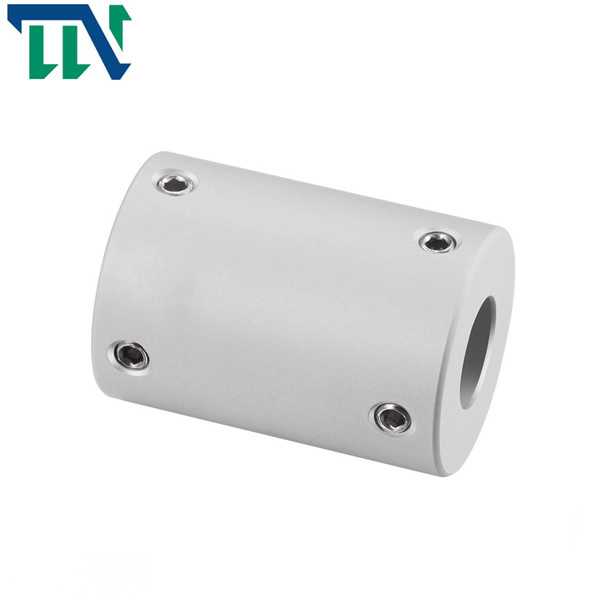

ชุดคลัปข้อต่อเพลาแบบยืดหยุ่นแข็ง อะลูมิเนียมอัลลอย metric
คุณสมบัติของผลิตภัณฑ์
คัปปลิ้งแข็งเป็นคัปปลิ้งแข็งแบบบิด ซึ่งไม่มีการกวาดล้างการหมุนแม้ในขณะที่รับน้ำหนักแบริ่งแม้ว่าจะมีภาระที่เกิดจากการเบี่ยงเบน แต่คัปปลิ้งแบบแข็งก็ยังส่งแรงบิดอย่างเหนียวแน่น
สลักเกลียวบนหน้าแปลนของคัปปลิ้งแข็งสามารถเป็นสลักเกลียวทั้งหมดสำหรับการรีมรู หรือครึ่งหนึ่งเป็นสลักเกลียวสำหรับการรีมรู และอีกครึ่งหนึ่งเป็นสลักเกลียวธรรมดา ตามขนาดของแรงบิดในการส่ง
> โครงสร้างแบบบูรณาการการใช้วัสดุโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูงโดยรวม
>แรงบิดสูง ความแข็งแกร่งสูง
>ประเภทแข็งโดยทั่วไปไม่อนุญาตให้มีความเยื้องศูนย์ จึงต้องปรับการใช้งานอย่างเต็มที่
>วิธีการขันสกรูยึด
โรงงาน Changzhou Tianniu เป็นผู้ผลิตมืออาชีพของข้อต่อพลัม, ข้อต่อแข็ง, ข้อต่อสากล, ข้อต่อสไลด์ข้าม, ข้อต่อคดเคี้ยว, ข้อต่อสูบลม, ข้อต่อเมมเบรนคู่และผลิตภัณฑ์อื่น ๆบริษัทแปรรูปมีระบบการจัดการคุณภาพที่สมบูรณ์และเป็นวิทยาศาสตร์
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| พารามิเตอร์ odel | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | ทรีทเม้นท์อโนไดซ์ | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
