รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GNC 32*32
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
ข้อต่อเพลาแข็ง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
32 มม. |
การรับประกัน: |
55G |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
ชื่อ: |
ข้อต่อเพลาแข็ง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดเจาะ: |
32 มม. |
การรับประกัน: |
55G |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

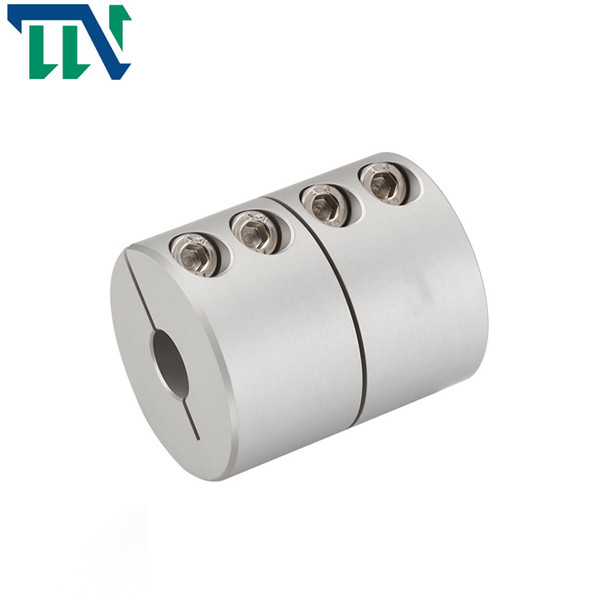

ข้อต่อเพลาอะลูมิเนียม GNC 32*32 แบบแข็ง
ข้อต่อเพลาอลูมิเนียมอัลลอยด์ GNC 28.5X 38 สำหรับเครื่อง
คุณสมบัติของผลิตภัณฑ์
ข้อต่อแบบมีปีกเป็นข้อต่อแบบแข็ง ซึ่งใช้เชื่อมต่อข้อต่อครึ่งตัวสองตัวกับหน้าแปลนกับเพลาทั้งสองข้างด้วยกุญแจแบบแบนธรรมดา จากนั้นใช้สลักเกลียวเพื่อเชื่อมต่อข้อต่อครึ่งตัวทั้งสองเข้าด้วยกันเพื่อส่งการเคลื่อนที่และแรงบิดข้อต่อชนิดนี้มีสองรูปแบบโครงสร้างหลัก: 1. อาศัยรูบานพับเพื่อใช้โบลต์เพื่อให้การจัดตำแหน่งของเพลาทั้งสอง และอาศัยก้านโบลต์เพื่อทนต่อการอัดรีดและแรงเฉือนเพื่อส่งแรงบิด2. อาศัย half-coupling บน ไหล่ชิดกับร่องบน coupling อีกครึ่งหนึ่งสลักเกลียวที่เชื่อมต่อครึ่งข้อต่อทั้งสองสามารถใช้สลักเกลียวธรรมดาของเกรด B และ B และแรงบิดจะถูกส่งผ่านโดยแรงบิดเสียดทานของพื้นผิวข้อต่อของข้อต่อครึ่งตัวทั้งสอง
ข้อต่อแบบแข็งแบ่งออกเป็นข้อต่อแบบแปลน ข้อต่อแบบหน้าแปลนคีย์เรเดียล ข้อต่อแบบปลอก ข้อต่อแบบปลอกแคลมป์และข้อต่อแบบหน้าแปลนข้อต่อเพลาแบบขนาน: ใช้สลักเกลียวเพื่อต่อหน้าแปลนของคัปปลิ้งครึ่งสองตัวเพื่อให้ทราบถึงการมีเพศสัมพันธ์ของเพลาทั้งสองข้อต่อหน้าแปลนคีย์เรเดียล: ใช้คีย์เรเดียลและโบลต์ธรรมดาเพื่อเชื่อมต่อข้อต่อครึ่งตัวทั้งสองข้อต่อของปลอกสวม: ใช้ปลอกทั่วไปเพื่อเชื่อมต่อเพลาทั้งสองด้วยวิธีใดวิธีหนึ่งคัปปลิ้งแคลมป์เชลล์: ใช้แคลมป์แคลมป์สองตัวที่แบ่งตามแกนเพื่อแคลมป์ในลักษณะใดวิธีหนึ่งเพื่อให้เกิดคัปปลิ้งของเพลาทั้งสอง คัปปลิ้งเพลาขนาน: คัปปลิ้งที่มีเพลาคู่ขนานสองอันเชื่อมต่อกันโดยใช้เพลทตรงกลางผ่านเพลาพิน
มันมีข้อดีของโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และการส่งแรงบิดขนาดใหญ่ดังนั้นจึงมักใช้เมื่อความเร็วต่ำ ไม่มีแรงกระแทก ความแข็งแกร่งของเพลามีขนาดใหญ่ และการจัดตำแหน่งได้ดีข้อต่อแบบแปลน (หรือที่เรียกว่าข้อต่อแบบแปลน) ใช้สลักเกลียวเพื่อเชื่อมต่อข้อต่อครึ่งจานแบบหน้าแปลน (หน้าแปลน) และข้อต่อแบบครึ่งตัวทั้งสองจะเชื่อมต่อกับเพลาสองอันพร้อมกุญแจตามลำดับ เพื่อให้เกิดการเชื่อมต่อสองเพลาและส่งแรงบิดและการเคลื่อนไหวข้อต่อหน้าแปลนมีข้อดีของโครงสร้างที่เรียบง่าย การผลิตที่สะดวก ต้นทุนต่ำ การดำเนินงานที่เชื่อถือได้ ประกอบง่าย ถอดประกอบและบำรุงรักษา แรงบิดในการส่งขนาดใหญ่ ซึ่งสามารถมั่นใจได้ว่าเพลาทั้งสองมีความแม่นยำในการตั้งศูนย์สูงโดยทั่วไปจะใช้สำหรับการส่งเพลาที่มีภาระที่มั่นคง ความเร็วสูงหรือความแม่นยำในการส่งสูง
โรงงาน Changzhou Tianniu เป็นผู้ผลิตมืออาชีพของข้อต่อพลัม, ข้อต่อแข็ง, ข้อต่อสากล, ข้อต่อสไลด์ข้าม, ข้อต่อคดเคี้ยว, ข้อต่อสูบลม, ข้อต่อเมมเบรนคู่และผลิตภัณฑ์อื่น ๆบริษัทแปรรูปมีระบบการจัดการคุณภาพที่สมบูรณ์และเป็นวิทยาศาสตร์
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | ทรีทเม้นท์อโนไดซ์ | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
