รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: BS K RK ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: 5
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |

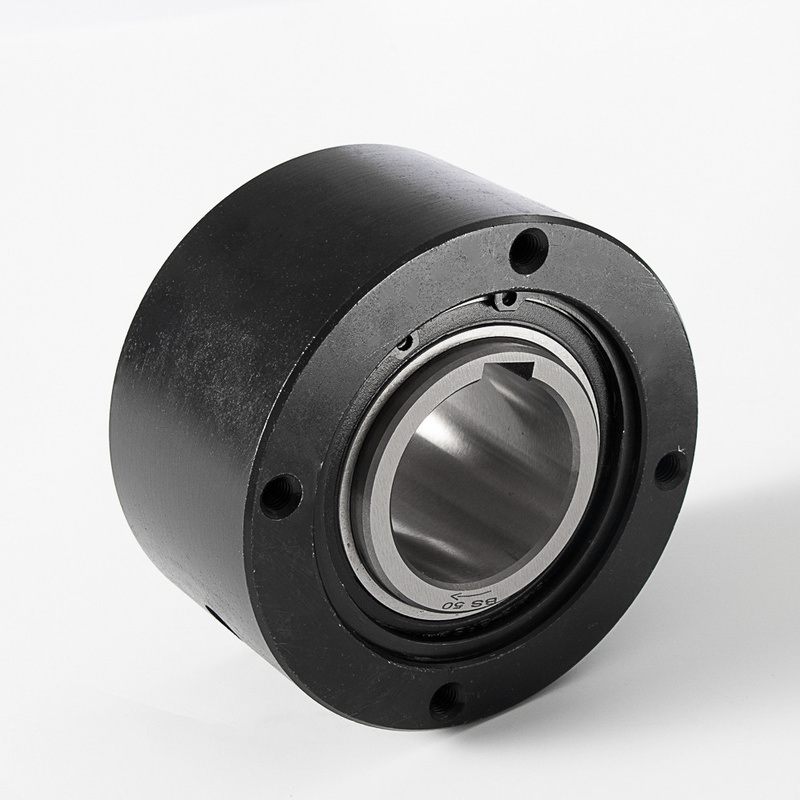

BS K RK ซีรีส์ One Way Cam Clutch |
วัสดุ: |
GCR 15 แบริ่งเหล็ก |
Max. แม็กซ์ Overrunning (r/min) โอเวอร์รัน (รอบ/นาที): |
350-80 |
แรงบิด (Nm): |
37200-980000 |
น้ำหนัก (กิโลกรัม): |
2.3-3700 |
ขนาดเจาะ (มม.): |
20-450 |
ชื่อ: |
BS K RK ซีรีส์ One Way Cam Clutch |
วัสดุ: |
GCR 15 แบริ่งเหล็ก |
Max. แม็กซ์ Overrunning (r/min) โอเวอร์รัน (รอบ/นาที): |
350-80 |
แรงบิด (Nm): |
37200-980000 |
น้ำหนัก (กิโลกรัม): |
2.3-3700 |
ขนาดเจาะ (มม.): |
20-450 |
BS-K BS RK ซีรี่ส์ Backstopping Application Grease Lublication Overrunning Clutch
แนะนำการผลิต
การแนะนำของ High Torque Cam Clutch BS 200 Back Stop Clutch Bearing สำหรับสายพานลำเลียง
Cam Clutches ซีรีส์ BS มีไว้สำหรับการใช้งานที่ต้องการป้องกันการหมุนย้อนกลับของเพลาหัวสายพานลำเลียงความเร็วต่ำ (backstopping)
ลักษณะ
BS ซีรีส์เป็นโครงสร้างลูกเบี้ยวหรือลูกกลิ้ง
รูปแบบการป้องกันฝุ่นที่สมบูรณ์แบบเพื่อแยกฝุ่น
เนื่องจากการพัฒนาและการใช้กล้องพิเศษ ผลิตภัณฑ์จึงมีความน่าเชื่อถือสูงกว่า
ผลิตภัณฑ์ bs30 ~ bs135 ได้รับการปิดผนึกด้วยประเภทจาระบี ดังนั้นจึงไม่จำเป็นต้องใช้จาระบีอีกต่อไป
ผลิตภัณฑ์เปลี่ยนถ่ายอากาศความเร็วต่ำที่ติดตั้งบนเพลาสุดท้ายของสายพานลำเลียง ปั๊ม ฯลฯ
bs-hs ซีรีส์เป็นผลิตภัณฑ์ความเร็วสูงที่ช่วยเพิ่มความเร็วรอบเดินเบาสูงสุดและแรงบิดที่อนุญาตได้อย่างมากบนสมมติฐานของการรักษาข้อดีของซีรีส์ BS
การติดตั้งและการใช้งาน
คลัตช์กันกลับพิเศษสำหรับสายพานลำเลียง(สำหรับความเร็วต่ำ)
ประเภทของจาระบีถูกผนึกและไม่ต้องการจาระบีอีกต่อไป(รุ่นเล็ก)
ใช้มาตรการป้องกันฝุ่นของโครงสร้างสองชั้น
โอกาสที่เหมาะสม
คลัตช์ที่ออกแบบมาเพื่อป้องกันการหมุนย้อนกลับของสายพานลำเลียงมีการเพิ่มซีรี่ส์ bs-hs ที่ปรับปรุงความเร็วรอบเดินเบาสูงสุดและแรงบิดที่อนุญาต (สำหรับความเร็วต่ำ) อย่างมาก
สำหรับรอบเดินเบาที่ความเร็วต่ำ
ผลิตภัณฑ์เปลี่ยนสภาพอากาศความเร็วต่ำที่ติดตั้งบนเพลาหมุนขั้นสุดท้าย เช่น สายพานลำเลียงและปั๊ม
แรงบิด: 294 ~ 686000n m30 ~ 70000kgfm
| แบบอย่าง | BS200 |
| วัสดุ | GCr15 |
| เส้นผ่าศูนย์กลางภายใน | 100-200mm |
| เส้นผ่านศูนย์กลางภายนอก | 430mm |
| ความหนา | 145mm |
| ความจุแรงบิด | 37200Nm |
| เกินความเร็ว | 100r / นาที |
พารามิเตอร์ผลิตภัณฑ์
| แบบอย่าง | แรงบิด ความจุ (น·ม) |
แม็กซ์ ล้นหลาม (รอบ/นาที) การแข่งขันภายใน |
ลาก แรงบิด (น·ม) |
อา | บี | ค | กรมควบคุมมลพิษ ดี |
อี | ส | HM ขนาด× สนาม × จำนวนรูเจาะ |
จาระบี ฟิลเลอร์รู (ขนาด) |
Q'ty จาระบี (กิโลกรัม) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | PT 1/4 | 7.2 |
| ใหม่ JIS รูกุญแจ JISB1301-1996 ISO R773 |
JIS เก่า รูกุญแจ JISB1301-1959 |
เส้นผ่าศูนย์กลางเจาะ แนว (มม.) |
ว. มิน (กิโลกรัม) |
W. Max (กิโลกรัม) |
| BS 30-30J | BS 30-30E | 20 ถึง30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 ถึง50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 ถึง65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 ถึง 75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 ถึง85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 ถึง95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 ถึง 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 ถึง 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 ถึง 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 ถึง 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 ถึง 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 ถึง 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 ถึง 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 ถึง 300 | 1,400 | 1,300 |
| BS 350HS | BS 350HS | 250 ถึง 350 | 2,300 | 2,120 |
| BS 425HS | BS 425HS | 325 ถึง 425 | 3,300 | 2,960 |
| BS 450HS | BS 450HS | 350 ถึง 450 | 3,700 | 3,400 |
หมายเหตุ:
1. ค่าความคลาดเคลื่อนของ Stock Finished Bore คือ H7
2. สินค้าที่ไฮไลท์เป็นตัวหนาคือสินค้าในสต๊อก ส่วนอื่นๆ เป็นแบบสั่งผลิต
3. BS Cam Clutch สามารถเบื่อได้ตามข้อกำหนดของคุณ
ระบุเส้นผ่านศูนย์กลางรูพร้อมพิกัดความเผื่อและขนาดรูกุญแจ
โปรดระบุให้แน่ชัด
