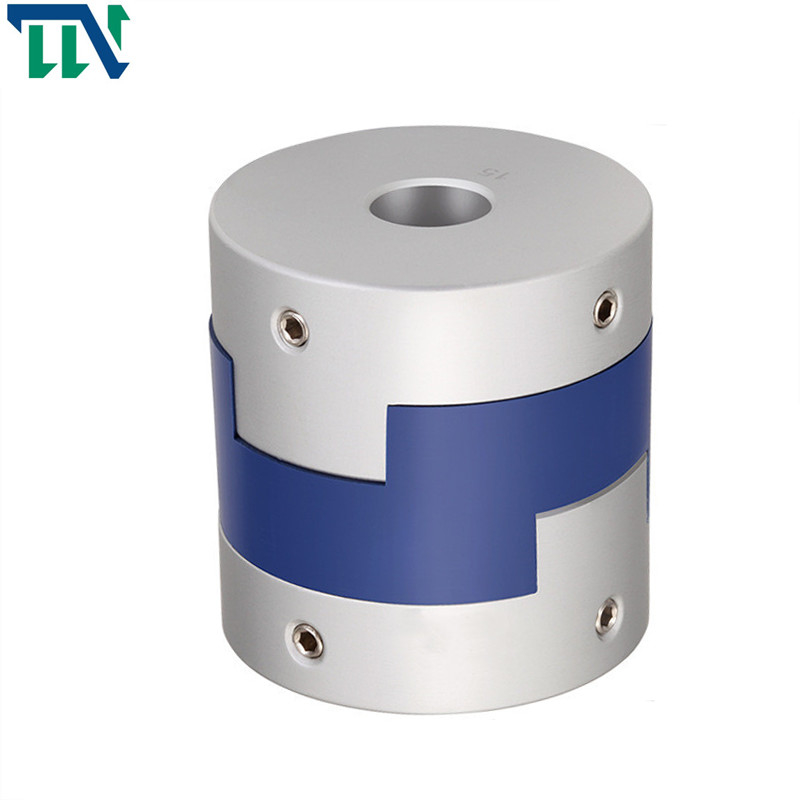

GH Screw Rigid Oldham Shaft Coupling ชุดเลื่อนข้าม

Brand Name:	Tianniu
Model Number:	GH ซีรีส์
MOQ:	1 ชิ้น
ราคา:	negotiable
Delivery Time:	5-7 วันทำการ
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ISO-9001

แบบอย่าง:

GH ข้ามเลื่อนชุดสกรูคลัป

วัสดุ:

อลูมิเนียมอัลลอยด์

โครงสร้าง:

ข้อต่อเกลียว

ขนาดเจาะ:

5-10mm

การรับประกัน:

12 เดือน

เส้นผ่านศูนย์กลางภายนอก:

12-25mm

วัสดุอีลาสโตเมอร์:

PA66

การรักษาพื้นผิว:

การรักษาออกซิเดชันขั้วบวก

รายละเอียดการบรรจุ:

กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน

สามารถในการผลิต:

10000 ต่อเดือน

เน้น:

ครอสชุดเลื่อนสกรูคลัป

สกรูเพลา Oldham แข็ง

การรักษาออกซิเดชัน anodic แข็ง Oldham Shaft

Product Description

GH Oldham Type Coupling ชุดเลื่อนข้ามสกรู Coupling เพลาแข็ง

พารามิเตอร์ผลิตภัณฑ์

GH Screw Rigid Oldham Shaft Coupling ชุดเลื่อนข้าม 0

พารามิเตอร์โมเดล	เส้นผ่านศูนย์กลางรูทั่วไป d1,d2	ΦD	หลี่	LF	LP	F	เอ็ม	ขันสกรูให้แน่น (นิวเม็กซิโก)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

พารามิเตอร์โมเดล	พิกัดแรงบิด (นิวเม็กซิโก)*	ความเยื้องศูนย์ที่อนุญาต (มม.)*	มุมโก่งตัวที่อนุญาต (°)*	ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)*	ความเร็วสูงสุด rpm	ความฝืดบิดคงที่ (NM/ราด)	โมเมนต์ความเฉื่อย (Kg.M2)	วัสดุของปลอกเพลา	วัสดุของกระสุน	การรักษาพื้นผิว	น้ำหนัก (ช)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	อลูมิเนียมอัลลอยด์ความแข็งแรงสูง	PA 6 6	ทรีทเม้นท์อโนไดซ์	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

คุณสมบัติของผลิตภัณฑ์

GH Oldham ประเภท coupling ข้ามเลื่อนชุดสกรู coupling

> วัสดุคอลลอยด์นำเข้า PA66 ซึ่งมีความทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน และฉนวนไฟฟ้าได้ดี
>การออกแบบการเลื่อนสามารถชดเชยความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้อย่างมีประสิทธิภาพมากขึ้น
>การออกแบบที่ถอดออกได้ ติดตั้งง่าย
>วิธีการขันสกรูยึด

ในประเทศของฉัน มาตรฐานอุตสาหกรรมเครื่องจักรได้รับการกำหนดและแก้ไขให้เป็นมาตรฐานอุตสาหกรรมใหม่: JB/T 9147-1999 (แทนที่ ZB/T J19022-90) ความสัมพันธ์ของข้อต่อระหว่างแรงบิด เมื่อเปรียบเทียบกับข้อต่อเกียร์ ข้อต่อไดอะแฟรมไม่มีการเลื่อนแบบสัมพัทธ์ , ไม่ต้องการการหล่อลื่น, การปิดผนึก, ไม่มีเสียงรบกวน, โดยทั่วไปไม่ต้องการการบำรุงรักษา, ง่ายต่อการผลิต, และสามารถเปลี่ยนคัปปลิ้งเกียร์บางส่วนได้ไดอะแฟรมคัปปลิ้งมีการใช้กันอย่างแพร่หลายในประเทศอุตสาหกรรมทั่วโลก

คัปปลิ้งไดอะแฟรมเหมาะสำหรับการส่งกำลังเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานปานกลางที่มีฤทธิ์กัดกร่อน เช่น ปั๊มน้ำ (โดยเฉพาะกำลังแรงสูง ปั๊มเคมี) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก เครื่องจักรปิโตรเลียม เครื่องจักรการพิมพ์ เครื่องจักรสิ่งทอ เคมี เครื่องจักร เครื่องจักรเหมืองแร่ เครื่องจักรโลหะ การบิน (เฮลิคอปเตอร์) ระบบส่งกำลังความเร็วสูงของกองทัพเรือ กังหันไอน้ำ ระบบส่งกำลังทางกลกำลังลูกสูบ ยานพาหนะตีนตะขาบ และเครื่องกำเนิดไฟฟ้าตั้งระบบส่งกำลังทางกลความเร็วสูง กำลังสูง ผ่านสมดุลไดนามิก ภายหลังนำไปใช้กับเพลาส่งกำลังความเร็วสูงกลายเป็นเรื่องธรรมดามากขึ้น
