รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: แอลเอ็ม10
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |
LMS ข้อต่อเพลาบ๊วย |
การรับประกัน: |
12 เดือน |
ขนาดรู: |
60-100มม |
ความยาว: |
90มม |
น้ำหนัก: |
0.45กก |
ทูค: |
2800 ตัน/N·ม |
แบบอย่าง: |
LMS ข้อต่อเพลาบ๊วย |
การรับประกัน: |
12 เดือน |
ขนาดรู: |
60-100มม |
ความยาว: |
90มม |
น้ำหนัก: |
0.45กก |
ทูค: |
2800 ตัน/N·ม |

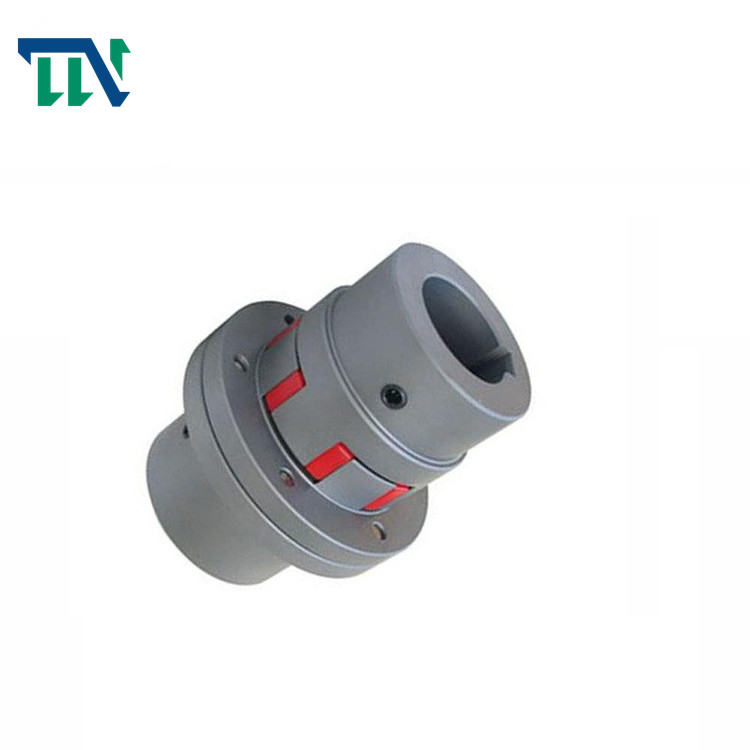

ข้อต่อเพลาซีรีส์ LMD ข้อต่อเพลาลูกพลัมแบบยืดหยุ่นพร้อมข้อต่อเพลา Cnc แบบขากรรไกรเดี่ยว
คุณสมบัติของผลิตภัณฑ์
โรงงาน Changzhou Tianniu เป็นผู้ผลิตมืออาชีพของข้อต่อพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบสากล, ข้อต่อแบบสไลด์ข้าม, ข้อต่อที่คดเคี้ยว, ข้อต่อแบบเบลโลว์, ข้อต่อแบบเมมเบรนสองชั้น และผลิตภัณฑ์อื่นๆบริษัท ประมวลผลมีระบบการจัดการคุณภาพที่สมบูรณ์และเป็นวิทยาศาสตร์
ขอบเขตการใช้งานและลักษณะการทำงานของข้อต่อยืดหยุ่น quincunx ซีรี่ส์ mlZ:
1. ข้อต่อยืดหยุ่น quincunx ซีรีส์ MlZ นั้นส่วนใหญ่ประกบกันอย่างใกล้ชิดด้วยฟันนูนสองซี่และอยู่ภายใต้การอัดขึ้นรูปในแนวรัศมีเพื่อส่งแรงบิดเมื่อแกนทั้งสองหักล้างกัน องค์ประกอบยืดหยุ่นจะมีรูปร่างยืดหยุ่นที่สอดคล้องกันและมีบทบาทในการชดเชยอัตโนมัติ
2. การมีเพศสัมพันธ์แบบยืดหยุ่นของ Quincunx ส่วนใหญ่เหมาะสำหรับสถานที่ทำงานที่มีการเริ่มต้นบ่อยครั้ง การหมุนไปข้างหน้าและย้อนกลับ ความเร็วสูงปานกลาง แรงบิดปานกลาง และความน่าเชื่อถือสูง เช่น โลหะวิทยา การขุด ปิโตรเลียม อุตสาหกรรมเคมี การชักรอก การขนส่ง อุตสาหกรรมเบา สิ่งทอ ปั๊มน้ำ พัดลม ฯลฯ อุณหภูมิสภาพแวดล้อมในการทำงานคือ - 35 ℃ ~ + 80 ℃ แรงบิดเล็กน้อยในการส่งคือ 25 ~ 12500nm และความเร็วที่อนุญาตคือ 1500 ~ 15300r / นาที
3. เมื่อเปรียบเทียบกับข้อต่ออื่น ๆ ข้อต่อแบบยืดหยุ่นของ quincunx มีดังต่อไปนี้
เราสามารถผลิตคัปปลิ้งรูปดาวได้หลากหลายสไตล์และประเภทอื่นๆอีกนับสิบชนิดบริษัทรับออกแบบและผลิตข้อต่อที่ไม่ได้มาตรฐานต่างๆระยะเวลาก่อสร้างสั้น (ระยะเวลาการผลิต 4-7 วัน) คุณภาพเชื่อถือได้ ราคาเหมาะสม ทดแทนการนำเข้าได้อย่างสมบูรณ์แบบ มีสินค้าคงคลังเพียงพอ และมีสินค้าพร้อมจำหน่าย
พารามิเตอร์ผลิตภัณฑ์
| พิมพ์ | แรงบิดTn /N·ม | รอบต่อนาที[n]/ r·min-1 | ขนาดรู d1,d2,dz |
แอล | L0 | ง | D1 | พิมพ์ | เมตร/กก | I/ กก. · ตร.ม | |
| ความแข็ง | |||||||||||
| ก(HA) | ข(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| แอลเอ็มดี1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| แอลเอ็มดี2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| แอลเอ็มดี3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| แอลเอ็มดี4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| แอลเอ็มดี5 | 350 | 400 | 5,000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| แอลเอ็มดี6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| แอลเอ็มดี7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| แอลเอ็มดี8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| แอลเอ็มดี10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 น | 1.751 |
| LMD13 | 11200 | 20,000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
