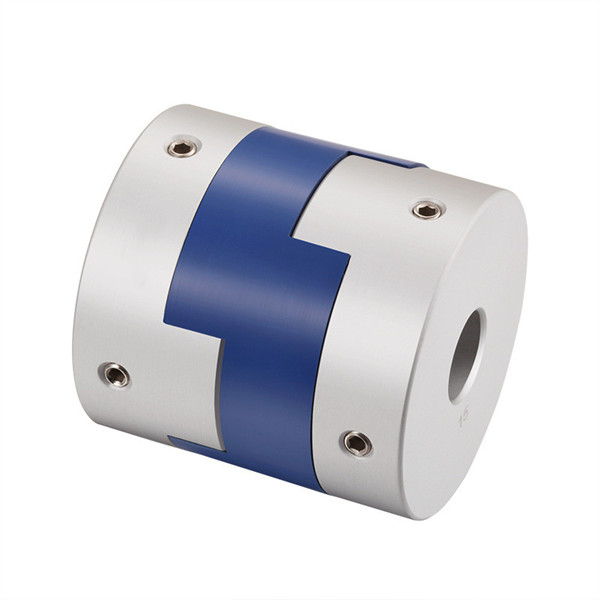

คัปปลิ้งเพลาGH-50*38ชุดเลื่อนข้ามGHสกรูแข็งโอลแฮม

คัปปลิ้งเพลาGH-50*38ชุดเลื่อนข้ามGHสกรูแข็งโอลแฮม

Brand Name:	Tianniu
Model Number:	จีเอช ซีรีส์
MOQ:	1 ชิ้น
ราคา:	negotiable
Delivery Time:	5-7 วันทำการ
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ISO-9001

แบบอย่าง:

GH คัปปลิ้งชุดสกรูเลื่อนข้าม

วัสดุ:

อลูมิเนียมอัลลอยด์

โครงสร้าง:

ข้อต่อเกลียว

ขนาดรู:

5-10MM

การรับประกัน:

12 เดือน

เส้นผ่านศูนย์กลางภายนอก:

12-25มม

วัสดุอีลาสโตเมอร์:

PA66

การรักษาพื้นผิว:

การรักษาออกซิเดชันขั้วบวก

รายละเอียดการบรรจุ:

กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน

สามารถในการผลิต:

10000 ต่อเดือน

เน้น:

Screw Rigid Oldham Shaft Coupling

Shaft Coupling Cross Sliding Set

GH Oldham Shaft Coupling

Product Description

**คัปปลิ้งเพลาGH-50*38ชุดเลื่อนข้ามGHสกรูแข็งโอลแฮม**

พารามิเตอร์ผลิตภัณฑ์

คัปปลิ้งเพลาGH-50*38ชุดเลื่อนข้ามGHสกรูแข็งโอลแฮม 0

พารามิเตอร์ของโมเดล	เส้นผ่านศูนย์กลางรูทั่วไป d1,d2	ΦD	แอล	เอลฟ์	หจก	ฉ	ม	ขันสกรูให้แน่น (นิวเม็กซิโก)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	เอ็ม 3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55 น	ม.4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65 น	5.58	ม.4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5 น	7	ม.4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	ม.4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5 น	18.4	9	ม.5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25 น	ม.5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5 น	10.5	ม.5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5 น	10.5	ม.6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	ม.8	10.5

พารามิเตอร์ของโมเดล	พิกัดแรงบิด (NM)*	ความเยื้องศูนย์กลางที่อนุญาต (มม.)*	มุมโก่งที่อนุญาต (°)*	ความเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)*	ความเร็วสูงสุด รอบต่อนาที	ความฝืดบิดคงที่ (NM/ราด)	โมเมนต์ความเฉื่อย (กก.M2)	วัสดุของปลอกเพลา	วัสดุของเศษกระสุน	การรักษาพื้นผิว	น้ำหนัก (ช)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง	ป.6 6	การรักษาอโนไดซ์	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

คุณสมบัติของผลิตภัณฑ์

ในประเทศของฉัน มาตรฐานอุตสาหกรรมเครื่องจักรได้รับการกำหนดและแก้ไขเป็นมาตรฐานอุตสาหกรรมใหม่: JB/T 9147-1999 (แทนที่ ZB/T J19022-90) ความสัมพันธ์ของข้อต่อระหว่างแรงบิด เมื่อเปรียบเทียบกับข้อต่อเกียร์แล้ว ข้อต่อไดอะแฟรมไม่มีการเลื่อนสัมพัทธ์ , ไม่ต้องการการหล่อลื่น, การซีล, ไม่มีเสียงรบกวน, โดยพื้นฐานแล้วไม่ต้องการการบำรุงรักษา, ง่ายต่อการผลิต, และสามารถเปลี่ยนข้อต่อเกียร์ได้บางส่วน.ข้อต่อไดอะแฟรมถูกนำมาใช้กันอย่างแพร่หลายในประเทศอุตสาหกรรมในโลก

GH คัปปลิ้งแบบขันสกรูชุดเลื่อนไขว้

> วัสดุคอลลอยด์นำเข้า PA66 ซึ่งมีความต้านทานการสึกหรอดี ทนต่อการกัดกร่อน และฉนวนไฟฟ้า
> การออกแบบแบบเลื่อนสามารถชดเชยความเบี่ยงเบนในแนวรัศมีและเชิงมุมได้อย่างมีประสิทธิภาพมากขึ้น
> การออกแบบที่ถอดออกได้, ติดตั้งง่าย;
> วิธีการขันสกรูยึด

ข้อต่อไดอะแฟรมเหมาะสำหรับการส่งเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานที่มีการกัดกร่อนปานกลาง เช่น ปั๊มน้ำ (โดยเฉพาะปั๊มเคมีกำลังสูง) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก เครื่องจักรปิโตรเลียม เครื่องจักรการพิมพ์ เครื่องจักรสิ่งทอ สารเคมี เครื่องจักร, เครื่องจักรเหมืองแร่, เครื่องจักรโลหะวิทยา, การบิน (เฮลิคอปเตอร์), ระบบส่งกำลังความเร็วสูงของกองทัพเรือ, กังหันไอน้ำ, ระบบส่งกำลังเชิงกลแบบลูกสูบ, รถตีนตะขาบ, และชุดเครื่องกำเนิดไฟฟ้าความเร็วสูง, ระบบส่งกำลังเชิงกลกำลังสูง, ผ่านสมดุลไดนามิก ต่อมามีการนำไปใช้กับเพลาเกียร์ความเร็วสูงมากขึ้น
