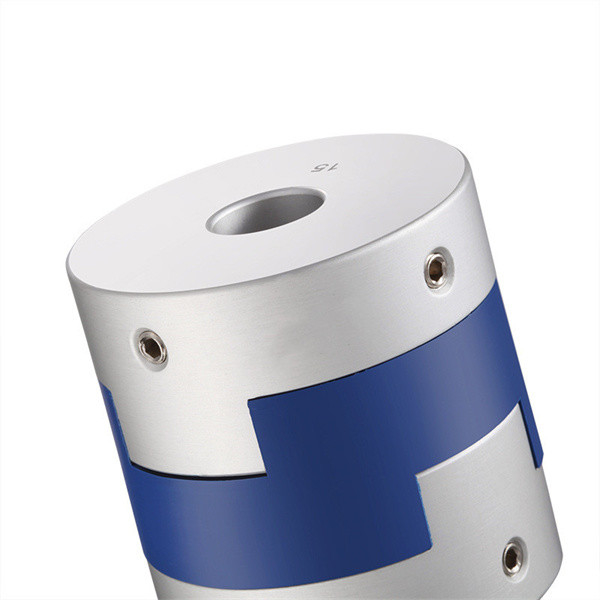

GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ

GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ

รายละเอียดสินค้า

Place of Origin: China

ชื่อแบรนด์: Tianniu

Model Number: GH Series

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 2 ชิ้น

รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน

เวลาการส่งมอบ: 5-10 วันทำการ

สามารถในการผลิต: 10000 ต่อเดือน

หา ราคา ที่ ดี ที่สุด
ติดต่อตอนนี้

รายละเอียด

คําอธิบาย
รายละเอียด
เน้น:

อัตโนมัติ Oldham Shaft Coupling

,

GH ซีรีส Oldham Coupling

,

GH 25x28 Oldham Shaft Coupling การเชื่อมต่อแกน

แรงบิด:
0.7-10.5 นิวตันเมตร
น้ําหนัก:
6-445 ก
สี:
เงิน
เส้นผ่านศูนย์กลางรู:
4-40 มม
วัสดุ:
อลูมิเนียม
เส้นผ่านศูนย์กลางภายนอก:
16-70 มม
ความเร็วสูงสุด:
2500-9000 รอบต่อนาที
ความยาว:
18-77 มม
แรงบิด:
0.7-10.5 นิวตันเมตร
น้ําหนัก:
6-445 ก
สี:
เงิน
เส้นผ่านศูนย์กลางรู:
4-40 มม
วัสดุ:
อลูมิเนียม
เส้นผ่านศูนย์กลางภายนอก:
16-70 มม
ความเร็วสูงสุด:
2500-9000 รอบต่อนาที
ความยาว:
18-77 มม
คําอธิบาย
GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ

คําอธิบายสินค้า:

ออลด์แฮมชัฟท์คัพเพลิ่ง

ออลด์แฮม ชาฟท์ คอปปิ้ง หรือเรียกว่า ออลด์แฮม ดิสก์ คอปปิ้ง เป็นประเภทของออลด์แฮม ดิสก์ คอปปิ้ง ที่ออกแบบมาเพื่อให้มีผลงานที่ดีกว่าในแอพลิเคชั่นแบบไดนามิกเครื่องเชื่อมนี้มีลักษณะของน้ําหนักเบาราคาถูกมากที่สุดในประเทศอเมริกา และมีราคาถูกที่สุดในประเทศอเมริกา

ออลด์แฮมช็อฟท์คัพพลิ้งถูกสร้างขึ้นเพื่อตอบสนองความต้องการที่ยากลําบากที่สุดของอุตสาหกรรมความแข็งแรงสูงและความทนทานต่อการกัดกร่อนทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายมันยังถูกออกแบบมาเพื่อให้ความอ่อนแอการสั่นสะเทือนที่ดีเยี่ยม เสียงต่ําและอายุยืน

Oldham Shaft Coupling เป็นตัวเลือกที่สมบูรณ์แบบสําหรับการใช้งานที่ต้องการผลงานและความน่าเชื่อถือสูงสีเงินและการสร้างเบาทําให้มันเป็นตัวเลือกที่ดีสําหรับอุตสาหกรรมและการใช้งานผู้บริโภค.



ลักษณะ:

  • ชื่อสินค้า: Oldham Shaft Coupling
  • วัสดุ: อลูมิเนียม
  • กว้างขวางเจาะ: 4-40 มม
  • ความเร็วสูงสุด: 2500-9000 RPM
  • ทอร์ค: 0.7-10.5 น.ม.



ปริมาตรเทคนิค:



GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ 0



ปริมาตรแบบ กว้างรวมของช่องเจาะ d1,d2 ΦD L LF LP F M ทอร์คของสกรูขัด
(N.M)
GH-16X18 4,5,6,6.35,7,8 16 18 7.1 11.6 3.55 M3 0.7
GH-20X25 5,6,6.35,7,8,9,9.525 20 25 9.1 12.7 4.55 M4 1.7
GH-25X28 5,6,6.35,8,9,9.525,10,11,12,14 25 28 11.7 16.65 5.58 M4 1.7
GH-32x33 5,6,8,9,9.525,10,11,12,12.7,14,15,16 32 33 14 19.5 7 M4 1.7
GH-40X35 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 40 35 15.5 18.4 7.75 M4 1.7
GH-45X46 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 45 46 21.5 18.4 9 M5 4
GH-50X38 10,12,12.7,14,15,16,17,18,19,20,22,24,25 50 38 16.5 15 8.25 M5 4
GH-55X57 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 55 57 27 17.5 10.5 M5 4
GH-63X47 14,15,16,17,18,19,20,22,24,25,28,30,32 63 47 21 17.5 10.5 M6 8.4
GH-70X77 16,17,18,19,20,22,24,25,28,30,32,38,40 70 77 36.5 25 13.5 M8 10.5

ปริมาตรแบบ ทอมปอร์ตปริมาณ
(N.M) *		 ความแปลกที่อนุญาตได้
(มม) *		 มุมบิดที่อนุญาต
(°)		 การเบี่ยงเบนแกนที่อนุญาต
(มม) *		 ความเร็วสูงสุด
rpm		 ความแข็งแรงจากการบิดแบบสติก
(N.M/rad)		 วินาทีของความอ่อนแอ
(Kg.M2)		 วัสดุของหมวกแกน วัสดุของกระจก การบํารุงผิว น้ําหนัก
(g)
GH-16X18 0.7 0.8 3 ± 02 9000 30 3.3x10-7 สารสกัดอลูมิเนียมความแข็งแรงสูง P A 6 6 การรักษา anodizing 6
GH-20X25 1.2 1.2 3 ± 02 7000 58 1.1x10-6 18
GH-25X28 2 1.6 3 ± 02 6000 130 3.1x10-6 25
GH-32x33 4.5 2 3 ± 02 4800 270 9.6x10-6 44
GH-40X35 9 2.4 3 ± 02 3600 520 2.3x10-5 81
GH-45X46 12 2.8 3 ± 02 3500 560 3.8x10-5 136
GH-50X38 19 2.6 3 ± 02 3000 800 1.8x10-4 142
GH-55X57 22 3.3 3 ± 02 2800 795 8.0x10-4 255
GH-63X47 19 3 3 ± 02 2500 1200 8.3x10-4 320
GH-70X77 56 3.8 3 ± 02 2500 1260 3.9x10-4 445
ปริมาตร รายละเอียด
ชื่อสินค้า ออลด์แฮมชัฟท์คัพเพลิ่ง
น้ําหนัก 6-445 กรัม
ทอร์ค 0.7-10.5 นิโลเมตร
ประเภทการติดตั้ง กําหนดสกรู
กว้างนอก 16-70 มม
วัสดุ อลูมิเนียม
สี เงิน
กว้างขวางของเจาะ 4-40 มม
ความเร็วสูงสุด 2500-9000 รอบต่อนาที
ความยาว 18-77 มม.
ประเภท เครื่องเชื่อมแกนหมุน, เครื่องเชื่อมแกนขับ



การใช้งาน:

Tianniu GH Series Oldham Shaft Coupling เป็นทางออกที่คุ้มค่าและน่าเชื่อถือสําหรับการเชื่อมต่อสอง shaft ในระบบขับเคลื่อนที่มีน้ําหนักเบา แต่ทนทานและทนทานต่อการกัดกร่อนการเชื่อมโยงนี้ถูกออกแบบมาเพื่อให้มีความปลอดภัยและแม่นยํา การจัดตั้งแกนและลดการสั่นสะเทือน มันมีอยู่ในช่วงความกว้างขวางภายนอกจาก 16-70 มมและน้ําหนักจาก 6-445 กรัมทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย. มันง่ายที่จะติดตั้งกับประเภทการติดตั้งสกรูที่กําหนดไว้ และมันสมบูรณ์แบบสําหรับการขับเคลื่อนแกนความเร็วสูง เช่นในเครื่องขนส่ง ปั๊ม เครื่องบดและมอเตอร์มันเหมาะสําหรับพื้นที่ที่แคบ. Tianniu GH Series Oldham Shaft Coupling เป็นทางเลือกที่เหมาะสมสําหรับผู้ที่มองหาความสามารถในการเชื่อถือ



การบรรจุและการขนส่ง

การบรรจุและการส่งของ Oldham Shaft Coupling:

การเชื่อมต่อแกนออลด์แฮมมักถูกส่งในถุงพลาสติก กล่องกระดาษกระดาษ หรือกล่องไม้ เพื่อให้แน่ใจว่าการเชื่อมต่อไม่เสียหายระหว่างการขนส่งมันถูกห่อในแผ่นพับเปลือกก่อน แล้วถูกบรรจุในถังที่เหมาะสมสําหรับการป้องกันเพิ่มเติม, กล่องสามารถปิดด้วยเทปกันการปรับปรุง



GH-25*28 ซีรีส์ Oldham Shaft Coupling สําหรับอุตสาหกรรมอัตโนมัติ 1
