รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: GWTS ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

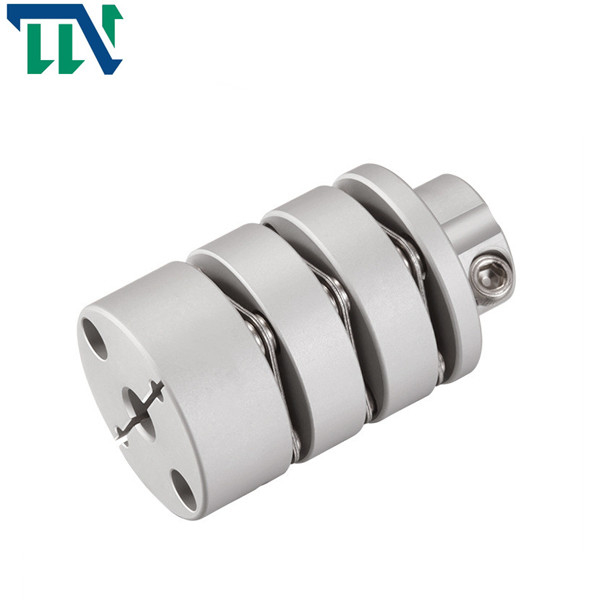

GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
GS ไดอะแฟรมชุดเดียวข้อต่อสกรู |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
คัปปลิ้งไดอะแฟรมเหมาะสำหรับการส่งกำลังเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานปานกลางที่มีฤทธิ์กัดกร่อน เช่น ปั๊มน้ำ (โดยเฉพาะกำลังแรงสูง ปั๊มเคมี) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก เครื่องจักรปิโตรเลียม เครื่องจักรการพิมพ์ เครื่องจักรสิ่งทอ เคมี เครื่องจักร เครื่องจักรเหมืองแร่ เครื่องจักรโลหะ การบิน (เฮลิคอปเตอร์) ระบบส่งกำลังความเร็วสูงของกองทัพเรือ กังหันไอน้ำ ระบบส่งกำลังทางกลกำลังลูกสูบ ยานพาหนะตีนตะขาบ และเครื่องกำเนิดไฟฟ้าตั้งระบบส่งกำลังทางกลความเร็วสูง กำลังสูง ผ่านสมดุลไดนามิก ภายหลังนำไปใช้กับเพลาส่งกำลังความเร็วสูงกลายเป็นเรื่องธรรมดามากขึ้น
เมื่อเทียบกับคัปปลิ้งเกียร์ ไดอะแฟรมคัปปลิ้งไม่มีการเลื่อนสัมพัทธ์ ไม่ต้องการการหล่อลื่น การซีล ไม่มีเสียงรบกวน โดยทั่วไปไม่ต้องการการบำรุงรักษา ง่ายต่อการผลิต และสามารถเปลี่ยนคัปปลิ้งเกียร์บางส่วนได้ไดอะแฟรมคัปปลิ้งมีการใช้กันอย่างแพร่หลายในประเทศอุตสาหกรรมทั่วโลกในประเทศของฉัน มาตรฐานอุตสาหกรรมเครื่องจักรได้รับการกำหนดและปรับปรุงให้เป็นมาตรฐานอุตสาหกรรมใหม่: JB/T 9147-1999 (แทนที่ ZB/T J19022-90) ความสัมพันธ์ของข้อต่อระหว่างแรงบิด
> ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ สามารถทำการควบคุมที่มีความแม่นยำสูง
>การออกแบบให้ยาวขึ้นสามารถชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนได้อย่างมีประสิทธิภาพมากขึ้น
>ออกแบบมาสำหรับเซอร์โวและสเต็ปปิ้งมอเตอร์
>ไม่มีช่องว่างระหว่างข้อต่อเพลาและปลอก ทั่วไปสำหรับการหมุนบวกและลบ
>ความเฉื่อยต่ำ เหมาะสำหรับการใช้งานความเร็วสูง
>ไดอะแฟรมทำจากเหล็กสปริงที่ทนทานต่อการล้าได้ดีเยี่ยม
>วิธีการขันสกรูยึด
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1 | เส้นผ่านศูนย์กลางรูทั่วไป d2 | ΦD | ΦN | หลี่ | LF1 | LF | ส | LP | d3 | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
||
| เล็กที่สุด | ขีดสุด | เล็กที่สุด | ขีดสุด | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 55.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29.6 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83.1 | 19.9 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GWTS-34x55.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS 3 0 4 เหล็กสปริง | ทรีทเม้นท์อโนไดซ์ | 78 |
| GWTS-39x65.9 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 1200 |
