รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: LK-K ซีรีส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
LD ซีรีส์ Low Speed One Direction Cam Clutch |
วัสดุ: |
GCR 15 เหล็กแบริ่ง |
Max. แม็กซ์ Overrunning (r/min) โอเวอร์รัน (รอบ/นาที): |
300-200 |
แรงบิด (Nm): |
5.88-49 |
น้ำหนัก (กิโลกรัม): |
0.25-0.69 |
ขนาดเจาะ (มม.): |
10-30 |
ชื่อ: |
LD ซีรีส์ Low Speed One Direction Cam Clutch |
วัสดุ: |
GCR 15 เหล็กแบริ่ง |
Max. แม็กซ์ Overrunning (r/min) โอเวอร์รัน (รอบ/นาที): |
300-200 |
แรงบิด (Nm): |
5.88-49 |
น้ำหนัก (กิโลกรัม): |
0.25-0.69 |
ขนาดเจาะ (มม.): |
10-30 |

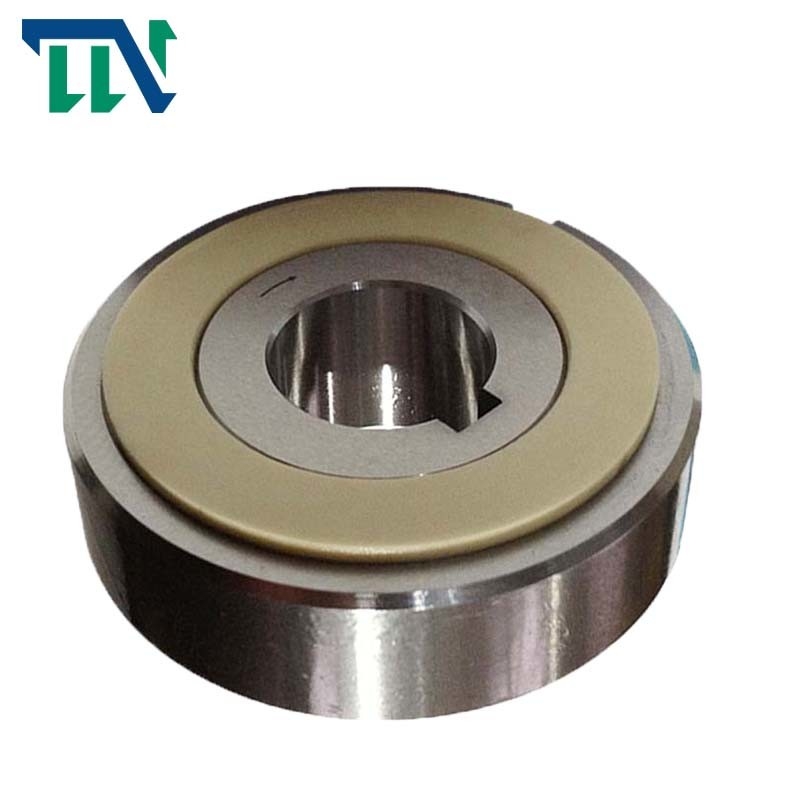

LD Series One Way Sprag Cam แบริ่งคลัตช์สำหรับเครื่องจักรสิ่งทอ
แนะนำการผลิต
Changzhou TIANNIU Transmission Equipment Co. , Ltd เป็นผู้จัดจำหน่ายตลับลูกปืนคลัตช์ทางเดียวแบบมืออาชีพผลิตภัณฑ์หลักคือคลัตช์แม่เหล็กไฟฟ้าขนาดเล็ก, ข้อต่อตัว จำกัด แรงบิด, ข้อต่อเพลาเลื่อน, ข้อต่อเพลาใบพัดแบบยืดหยุ่น, การประกอบล็อคและข้อต่อเพลา ฯลฯ
เราอยู่ในอุตสาหกรรมตลับลูกปืนคลัตช์ Sprag และคลัตช์ทางเดียวมานานกว่า 10 ปี โดยยึดมั่นในหลักการธุรกิจของผลิตภัณฑ์ที่ปรับให้เข้ากับความต้องการของลูกค้า เราให้บริการผ่านการรับฟังความคิดเห็นของลูกค้า การนำนวัตกรรมและการสร้างด้วยฝีมือช่างมาตอบสนองทุกความต้องการ .
การติดตั้งและการใช้งาน
1. LD Series Cam Clutch หล่อลื่นล่วงหน้าด้วยจาระบีพิเศษและพร้อมใช้งาน ไม่จำเป็นต้องใช้สารหล่อลื่นเพิ่มเติม
2. เมื่อติดตั้งคลัตช์บนเพลา ให้กดคลัตช์ตัวในเล็กน้อยด้วยค้อนนุ่ม ๆ เพื่อป้องกันไม่ให้คลัตช์รอบนอกหลุดออกจากการแข่งขันภายใน
3. ต้องแน่ใจว่าติดแผ่นสิ่งนี้จะป้องกันไม่ให้การแข่งขันภายนอกหลุดออกจากการแข่งขันภายในดูขนาดที่แนะนำของเพลตที่ระบุไว้ทางด้านขวา
4. สำหรับการหล่อลื่น เคลือบแผ่นและโลหะแรงขับด้วยจาระบี
5. ห้ามใช้แรงขับกับคลัตช์ควรมีอุปกรณ์อื่นๆ เพื่อรองรับแรงขับที่ใช้กับคลัตช์
6. คีย์ควรเป็นไปตาม JIS B1301-1959
7. รูของรอก เฟือง ฯลฯ ควรมีความทนทาน H6 หรือ H7
|
แบบอย่าง
|
คลัตช์แคม LD
|
|
|
ขนาดการแข่งขันภายใน (มม.)
|
10-30 มม.
|
|
|
ขนาดการแข่งขันภายนอก (มม.)
|
47-82 มม.
|
|
|
ความหนา (มม.)
|
24mm
|
|
|
น้ำหนัก (กิโลกรัม)
|
0.25-0.65 กก.
|
|
|
แรงบิดความจุ(Nm)
|
5.88-49 นิวตันเมตร
|
|
พารามิเตอร์ผลิตภัณฑ์
| แบบอย่าง | แรงบิด ความจุ (นาโนเมตร) |
ลาก แรงบิด (นาโนเมตร) |
แม็กซ์ ล้นหลาม (รอบ/นาที) |
แม็กซ์ การจัดทำดัชนี (รอบ/นาที) |
แม็กซ์เรเดียล โหลดเมื่อไหร่ ล้นหลาม (กก.) |
ขนาดเจาะ |
อา |
บี |
ค |
ดี |
อี |
การแข่งขันรอบนอก รูกุญแจ |
น้ำหนัก ( กิโลกรัม ) |
|
| การแข่งขันภายใน | เส้นผ่านศูนย์กลาง (H7) |
รูกุญแจ | ||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
ตัวอย่างการติดตั้ง:
