รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: CGS ISO9001
หมายเลขรุ่น: DLMT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |

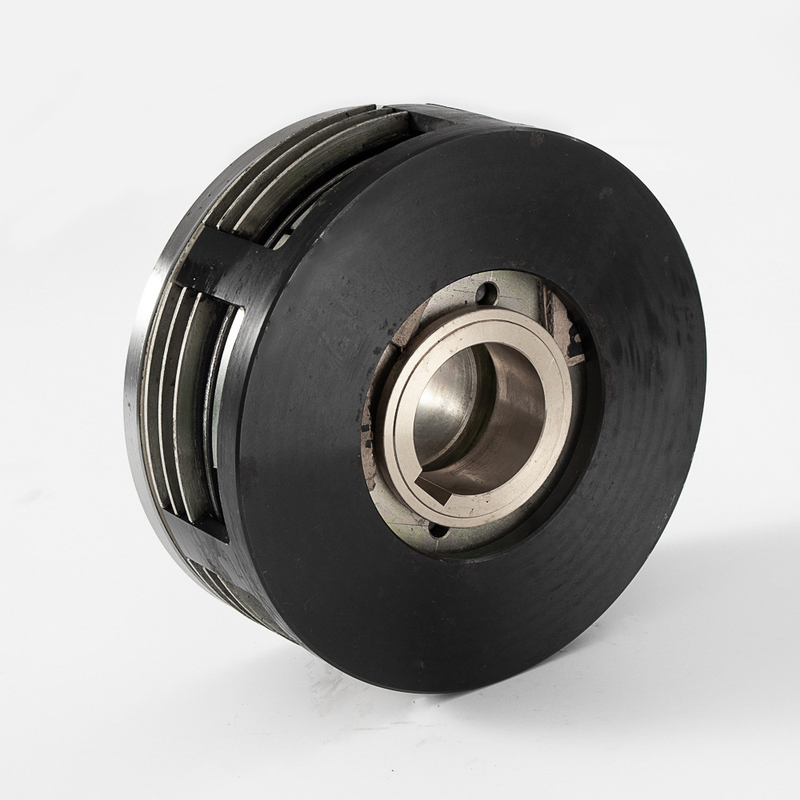

DLMT คลัตช์แม่เหล็กไฟฟ้าแบบหลายแผ่นแบบเปียก |
เส้นผ่าศูนย์กลางภายใน: |
27.5-265mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
61-460mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
น้ำหนัก: |
0.57 กก.-34 กก. |
ชื่อ: |
DLMT คลัตช์แม่เหล็กไฟฟ้าแบบหลายแผ่นแบบเปียก |
เส้นผ่าศูนย์กลางภายใน: |
27.5-265mm |
เส้นผ่านศูนย์กลางภายนอก: 85-253mm: |
61-460mm |
ความยาว: |
34.5-70.5mm |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กำหนดเอง: |
OEM, ODM |
น้ำหนัก: |
0.57 กก.-34 กก. |
แนะนำผลิตภัณฑ์
คลัตช์แม่เหล็กไฟฟ้าหมายถึงคลัตช์แรงเสียดทานที่สร้างแรงกดด้วยแรงแม่เหล็กไฟฟ้าเนื่องจากสามารถรับรู้การทำงานทางไกล พลังงานควบคุมขนาดเล็ก ง่ายต่อการตระหนักถึงระบบอัตโนมัติของเครื่องมือกล การดำเนินการอย่างรวดเร็ว โครงสร้างที่เรียบง่าย จึงมีการใช้กันอย่างแพร่หลายคลัตช์แม่เหล็กไฟฟ้าเรียกอีกอย่างว่าคัปปลิ้งแม่เหล็กไฟฟ้าเป็นการเชื่อมต่อระหว่างกลไกแม่เหล็กไฟฟ้าและกลไกที่ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าและการเสียดสีระหว่างแผ่นแรงเสียดทานภายในและภายนอกเพื่อให้ชิ้นส่วนที่หมุนได้ทั้งสองส่วนในระบบส่งกำลังทางกลเมื่อส่วนที่เคลื่อนไหวไม่หยุดหมุน ก็สามารถประกอบหรือแยกออกจากส่วนที่ขับเคลื่อนได้การเชื่อมต่อทางกลแม่เหล็กไฟฟ้า อุปกรณ์คือเครื่องใช้ไฟฟ้าที่ทำงานโดยอัตโนมัติสามารถใช้คลัตช์แม่เหล็กไฟฟ้าเพื่อควบคุมการสตาร์ท การถอยหลัง การควบคุมความเร็ว และการเบรกมันมีข้อดีของโครงสร้างที่เรียบง่าย การดำเนินการอย่างรวดเร็ว พลังงานควบคุมขนาดเล็ก และการควบคุมระยะไกลง่ายแม้ว่าจะมีขนาดเล็ก แต่ก็สามารถส่งแรงบิดได้มากเมื่อใช้สำหรับการควบคุมเบรก มันมีข้อดีของการเบรกอย่างรวดเร็วและมั่นคง ดังนั้นจึงใช้คลัตช์แม่เหล็กไฟฟ้าอย่างกว้างขวางมีการใช้กันอย่างแพร่หลายในเครื่องมือเครื่องจักรแปรรูปต่างๆ และระบบส่งกำลังทางกลหน้าที่ของคลัตช์แม่เหล็กไฟฟ้าคือการส่งแรงบิด (หรือกำลัง) ของแอคทูเอเตอร์จากด้านข้างของเพลาขับไปยังด้านข้างของเพลาขับ
คลัตช์แม่เหล็กไฟฟ้าแบบแห้งแผ่นเดียว: เมื่อขดลวดได้รับพลังงาน จะเกิดแรงแม่เหล็กภายใต้การกระทำของแรงแม่เหล็กไฟฟ้าแผ่นสปริงของกระดองมีรูปร่างผิดปกติแผ่นเคลื่อนที่และ "กระดอง" จะถูกดึงดูดเข้าด้วยกันและคลัตช์อยู่ในสถานะมีส่วนร่วมเมื่อปิดคอยล์ แรงแม่เหล็กจะหายไป "อาร์มาเจอร์" จะกระเด้งกลับภายใต้แรงสปริง และคลัตช์อยู่ในสถานะปลดออก
คลัตช์แม่เหล็กไฟฟ้าแบบหลายดิสก์แบบเปียกและเบรกแบบแม่เหล็กไฟฟ้าแบบหลายดิสก์แบบเปียกส่วนใหญ่จะใช้ในเครื่องจักรทำงาน (เครื่องกลึง เครื่องคว้าน เครื่องกัด เครื่องประมวลผลอัตโนมัติแบบใช้พลังงานหลายพลังงาน) เครื่องจักรก่อสร้าง เครื่องจักรตีขึ้นรูป เครื่องจักรจัดการ เครื่องจักรงานไม้ เรือ ยานพาหนะพิเศษ (PTO) เครื่องจักรอุตสาหกรรมทั่วไปอื่น ๆ
พารามิเตอร์ผลิตภัณฑ์
| ขนาด |
พิกัดแรงบิดไดมานิก นม |
จัดอันดับแรงบิดคงที่ นม |
เวลาหมั้น | เวลาปลดออก | แรงดันไฟฟ้า (DC V) |
กำลังการใช้คอยล์ (20 °) ว |
อนุญาตให้หมุนสูงสุด (รอบ / นาที) |
อัตราการไหลของน้ำมัน (ลิตร/นาที) |
| DLMT-5S | 50 | 90 | 0.28 | 0.11 | 24 | 29 | 3000 | 0.4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0.7 |
| DLMT-20S | 200 | 320 | 0.45 | 0.21 | 24 | 46 | 2500 | 0.7 |
| DLMT-35S | 350 | 560 | 0.5 | 0.26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0.56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0.48 | 24 | 132 | 1500 | 1.4 |
| ขนาด | ขนาดรัศมี (มม.) | ขนาดแกน (มม.) | ||||||||
| D1 | Φ | อี | ชม. | α | หลี่ | L1 | L2 | L3 | L4 | |
| DLMT-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72.5 | 38.5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| ขนาด | จำนวนฟัน (Z) | โมดูลัส (α) | มุมความดัน(α) | เส้นผ่านศูนย์กลางของสนาม | แทนเจนต์ฐาน | จำนวนฟันของช่วงการวัด |
| DLMT-5S | 23 | 2 | 20° | 46 | 15.4 | 3 |
| DLMT-10S | 27 | 2 | 20° | 54 | 21.3 | 4 |
| DLMT-20S | 26 | 2.5 | 20° | 65 | 19.3 | 3 |
| DLMT-35S | 24 | 3 | 20° | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20° | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20° | 125 | 38.65 | 3 |
