รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: GR 25*37
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดรู: |
16-55มม |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
น้ำหนัก: |
0.013กก |
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดรู: |
16-55มม |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
น้ำหนัก: |
0.013กก |

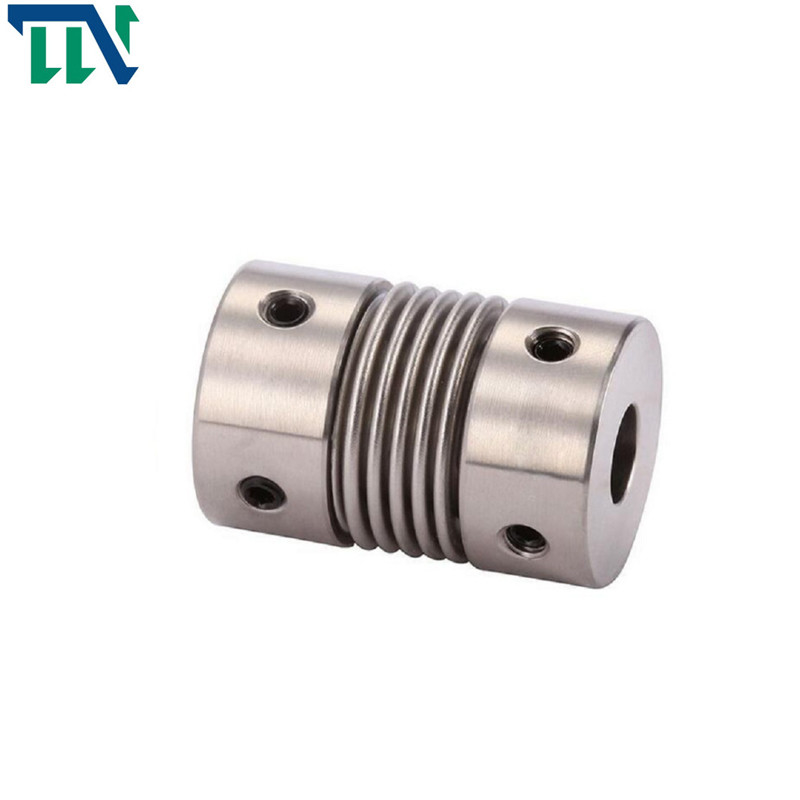

GR 25X37 M4 Shaft Coupling Aluminium Bellows Setcrew For Machine
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดผลิตภัณฑ์
ขนาดสินค้า
| พารามิเตอร์ของโมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | แอล | หลี่ | L2 | L3 | เอ็น | ฉ | ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | เอ็ม 3 | 0.7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | เอ็ม 3 | 0.7 |
| GR-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 น | 2.8 | 12.3 | 20.2 | 4.5 | ม.4 | 1.7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | ม.4 | 1.7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | ม.5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | ม.5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 น | ม.6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 น | 7 | 28 | 60.5 | 8.9 | ม.6 | 7 |
| พารามิเตอร์ของโมเดล | พิกัดแรงบิด (NM)* |
ความเยื้องศูนย์กลางที่อนุญาต (มม.)* |
มุมโก่งที่อนุญาต (°)* |
ความเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด รอบต่อนาที |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (กก.ม2) |
วัสดุของปลอกเพลา | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GR-16x27 | 0.8 | 0.1 | 2 | +0.4 -1.2 | 20,000 | 150 | 7.9x10-7 | โลหะผสมอลูมิเนียมความแข็งแรงสูง | การรักษาอโนไดซ์ | 8 |
| GR-20x32 | 1.5 | 0.1 | 2 | +0.6 -1.8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1.8 | 0.15 น | 2 | +0.6 -1.8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0.15 น | 2 | +0.6 -1.8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| GR-32x42 | 2.5 | 0.2 | 2 | +0.8 -2.5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0.3 | 2 | +0.8 -2.5 | 10,000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0.3 | 2 | +0.8 -2.5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0.2 | 2 | +0.7 -2.5 | 4500 | 900 | 2.3x10-5 | 280 |
การแนะนำสินค้า
คุณสมบัติของผลิตภัณฑ์
1. คัปปลิ้งสูบลมไม่มีการกวาดล้างและมีความไวสูง
2. ความยืดหยุ่นสูง ปกป้องอุปกรณ์ได้ดียิ่งขึ้น
3. สามารถดูดซับแรงสั่นสะเทือนและชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนได้ในเวลาเดียวกัน
4. ทนต่อคราบน้ำมันและทนต่อการกัดกร่อนได้ดี
5. ความแข็งแกร่งของแรงบิดลักษณะการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกานั้นเหมือนกันทุกประการ
6. ใช้กันทั่วไปในเครื่องมือเครื่องจักร CNC แผ่นดัชนี และเครื่องจักรอุตสาหกรรมอื่น ๆ
