รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: GFC 30*35
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 15-20 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

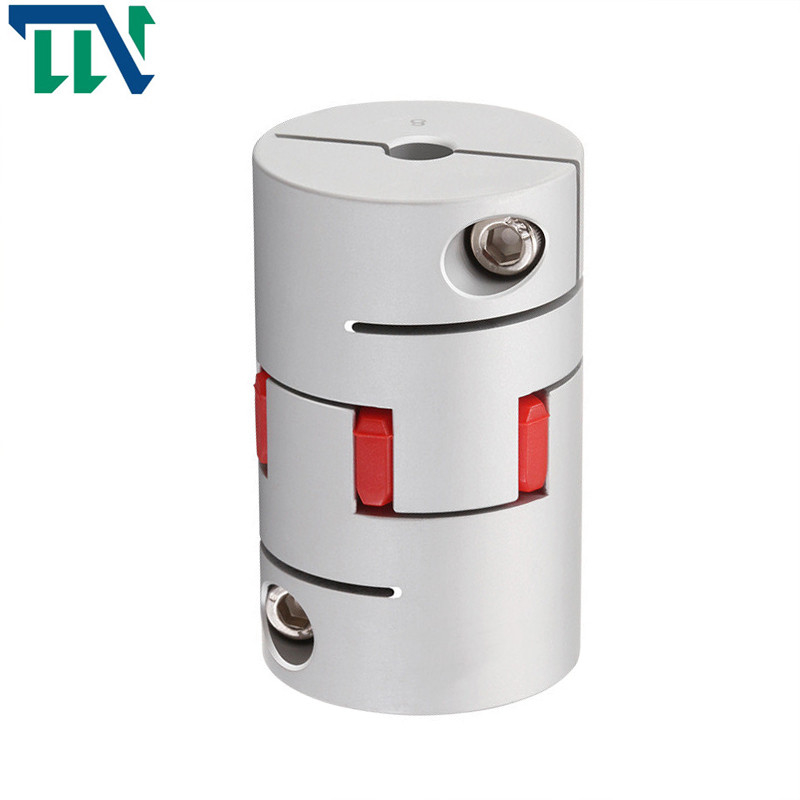

ข้อต่อเพลา GFC |
การรับประกัน: |
12 เดือน |
ขนาดเจาะ: |
5-16mm |
ความยาว: |
35mm |
น้ำหนัก: |
0.05กก. |
Touque: |
12.5 |
แบบอย่าง: |
ข้อต่อเพลา GFC |
การรับประกัน: |
12 เดือน |
ขนาดเจาะ: |
5-16mm |
ความยาว: |
35mm |
น้ำหนัก: |
0.05กก. |
Touque: |
12.5 |
คุณสมบัติของผลิตภัณฑ์
คุณสมบัติหลัก
1. สามารถดูดซับแรงสั่นสะเทือนและชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกน
2. การเชื่อมต่ออีลาสโตเมอร์ระดับกลาง
3. ความต้านทานน้ำมันและฉนวนไฟฟ้า
4. ยึดด้วยสกรูยึด
5. ลักษณะของการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาเหมือนกันทุกประการ
คัปปลิ้งดอกพลัมเป็นคัปปลิ้งที่ใช้กันอย่างแพร่หลาย ซึ่งประกอบด้วยแผ่นก้ามปูโลหะสองแผ่นและตัวยางยืดแผ่นก้ามปูโลหะสองแผ่นมักจะเป็นเหล็กขนาด 45 เกจ แต่โลหะผสมอะลูมิเนียมก็มีประโยชน์เช่นกันเมื่อต้องการรับน้ำหนักที่ละเอียดอ่อนข้อต่อดอกบ๊วยมีโครงสร้างเรียบง่าย บำรุงรักษาง่าย ไม่ต้องหล่อลื่น ตรวจสอบสะดวก ไม่ต้องบำรุงรักษา และสามารถทำงานได้อย่างต่อเนื่องเป็นเวลานานมีคุณสมบัติกันการสั่นสะเทือน บัฟเฟอร์ และฉนวนไฟฟ้าได้ดี และทำงานได้อย่างเสถียรและเชื่อถือได้มีความสามารถในการชดเชยแนวแกน แนวรัศมี และเชิงมุมขนาดใหญ่รัศมีขนาดเล็ก น้ำหนักเบา โมเมนต์ความเฉื่อยเล็กน้อย เหมาะสำหรับโอกาสความเร็วปานกลางและสูงองค์ประกอบยืดหยุ่นโพลียูรีเทนความแข็งแรงสูงทนต่อการสึกหรอและทนน้ำมัน มีความจุแบริ่งขนาดใหญ่ อายุการใช้งานยาวนาน และปลอดภัยและเชื่อถือได้
ขอบเขตการใช้งาน
พลัมข้อต่อใช้กันอย่างแพร่หลายในเครื่องมือเครื่อง CNC, เครื่องกลึง CNC, ศูนย์เครื่องจักรกล, เครื่องแกะสลัก, เครื่องกัด CNC, ฆ้องคอมพิวเตอร์, เครื่องจักรโลหะ, เครื่องจักรทำเหมือง, เครื่องจักรปิโตรเลียม, เครื่องจักรเคมี, เครื่องจักรยก, เครื่องจักรขนส่ง, เครื่องจักรอุตสาหกรรมเบา, เครื่องจักรสิ่งทอ , ปั๊ม, พัดลม ฯลฯ
โรงงาน Changzhou Tianniu เป็นผู้ผลิตมืออาชีพของข้อต่อพลัม, ข้อต่อแข็ง, ข้อต่อสากล, ข้อต่อแบบเลื่อนข้าม, ข้อต่อที่คดเคี้ยว, ข้อต่อแบบม้วน, ข้อต่อแบบเมมเบรนคู่และผลิตภัณฑ์อื่น ๆบริษัทแปรรูปมีระบบการจัดการคุณภาพที่สมบูรณ์และเป็นวิทยาศาสตร์
สามารถผลิตคัปปลิ้งแบบสตาร์ได้หลายแบบหลายสไตล์บริษัทรับออกแบบและผลิตข้อต่อที่ไม่ได้มาตรฐานต่างๆระยะเวลาก่อสร้างสั้น (รอบการผลิต 4-7 วัน) คุณภาพเชื่อถือได้ ราคาสมเหตุสมผล ทดแทนการนำเข้าทั้งหมด สินค้าคงคลังเพียงพอ และการจัดหาผลิตภัณฑ์เพียงพอ
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | F | เอ็ม | ขันสกรูให้แน่น (นิวเม็กซิโก) |
| GFC-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16.7 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| GFC-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด (นิวเม็กซิโก)* |
ความเยื้องศูนย์ที่อนุญาต (มม.)* |
มุมโก่งตัวที่อนุญาต (°)* |
ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต (มม.)* |
ความเร็วสูงสุด rpm |
ความฝืดบิดคงที่ (NM/ราด) |
โมเมนต์ความเฉื่อย (Kg.M2) |
วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก (ช) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | โพลียูรีเทนนำเข้าจากเยอรมัน | ทรีทเม้นท์อโนไดซ์ | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | £)2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | £)2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
