รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรีส์ GW
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
แบบอย่าง: |

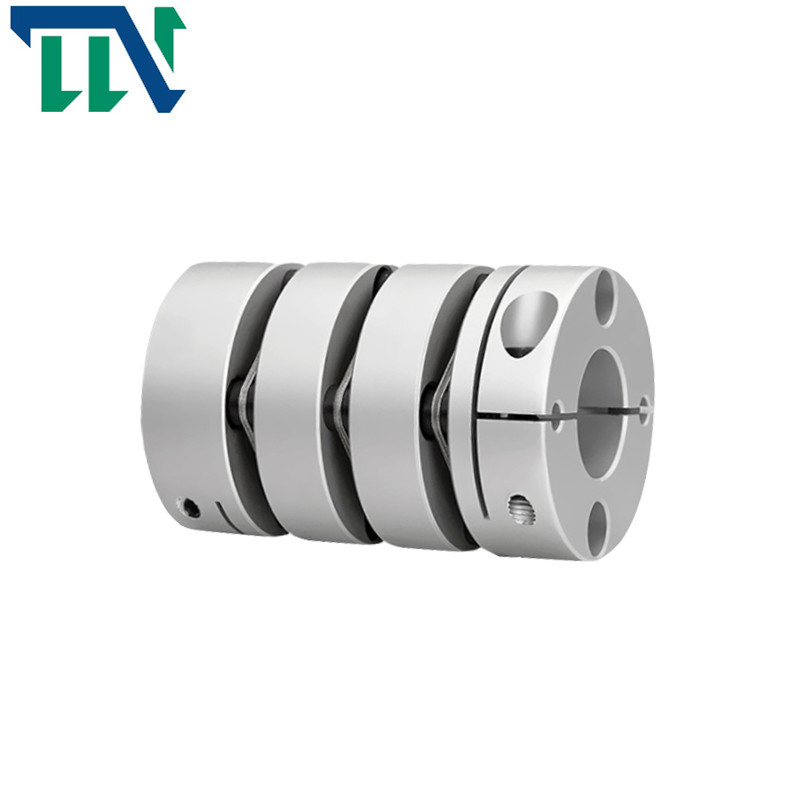

ข้อต่อสกรูชุดไดอะแฟรมเดี่ยว GW |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
แบบอย่าง: |
ข้อต่อสกรูชุดไดอะแฟรมเดี่ยว GW |
วัสดุ: |
อลูมิเนียมอัลลอยด์ |
โครงสร้าง: |
ข้อต่อสกรูไดอะแฟรม |
ขนาดเจาะ: |
4-38mm |
การรับประกัน: |
12 เดือน |
เส้นผ่านศูนย์กลางภายนอก: |
16-65mm |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
คุณสมบัติของผลิตภัณฑ์
> ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ สามารถทำการควบคุมที่มีความแม่นยำสูง
>การออกแบบให้ยาวขึ้นสามารถชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนได้อย่างมีประสิทธิภาพมากขึ้น
>ออกแบบมาสำหรับเซอร์โวและสเต็ปปิ้งมอเตอร์
>ไม่มีช่องว่างระหว่างข้อต่อเพลาและปลอก ทั่วไปสำหรับการหมุนบวกและลบ
>ความเฉื่อยต่ำ เหมาะสำหรับการใช้งานความเร็วสูง
>ไดอะแฟรมทำจากเหล็กสปริงที่ทนทานต่อการล้าได้ดีเยี่ยม
>วิธีการขันสกรูยึด
เมื่อเทียบกับคัปปลิ้งเกียร์ ไดอะแฟรมคัปปลิ้งไม่มีการเลื่อนสัมพัทธ์ ไม่ต้องการการหล่อลื่น การซีล ไม่มีเสียงรบกวน โดยทั่วไปไม่ต้องการการบำรุงรักษา ง่ายต่อการผลิต และสามารถเปลี่ยนคัปปลิ้งเกียร์บางส่วนได้ไดอะแฟรมคัปปลิ้งมีการใช้กันอย่างแพร่หลายในประเทศอุตสาหกรรมทั่วโลกในประเทศของฉัน มาตรฐานอุตสาหกรรมเครื่องจักรได้รับการกำหนดและปรับปรุงให้เป็นมาตรฐานอุตสาหกรรมใหม่: JB/T 9147-1999 (แทนที่ ZB/T J19022-90) ความสัมพันธ์ของข้อต่อระหว่างแรงบิด
คัปปลิ้งไดอะแฟรมเหมาะสำหรับการส่งกำลังเพลาในอุณหภูมิสูง ความเร็วสูง และสภาพการทำงานปานกลางที่มีฤทธิ์กัดกร่อน เช่น ปั๊มน้ำ (โดยเฉพาะกำลังแรงสูง ปั๊มเคมี) พัดลม คอมเพรสเซอร์ เครื่องจักรไฮดรอลิก เครื่องจักรปิโตรเลียม เครื่องจักรการพิมพ์ เครื่องจักรสิ่งทอ เคมี เครื่องจักร เครื่องจักรเหมืองแร่ เครื่องจักรโลหะ การบิน (เฮลิคอปเตอร์) ระบบส่งกำลังความเร็วสูงของกองทัพเรือ กังหันไอน้ำ ระบบส่งกำลังทางกลกำลังลูกสูบ ยานพาหนะตีนตะขาบ และเครื่องกำเนิดไฟฟ้าตั้งระบบส่งกำลังทางกลความเร็วสูง กำลังสูง ผ่านสมดุลไดนามิก ภายหลังนำไปใช้กับเพลาส่งกำลังความเร็วสูงกลายเป็นเรื่องธรรมดามากขึ้น
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์โมเดล | เส้นผ่านศูนย์กลางรูทั่วไป d1,d2 | ΦD | หลี่ | LF | LP | d3 | ส | F | เอ็ม | ขันสกรูให้แน่น |
| (นิวเม็กซิโก) | ||||||||||
| GW-19X34 | 3,4,5,6,6.35,7,8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GW-32X54 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 54 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GW-34X58 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 58 | 14.25 | 9.5 | Φ16 | 3.5 | 4.85 | M4 | 2.5 |
| GW-39X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GW-44X65.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 65.5 | 14.9 | 11.2 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GW-50X80 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20.6 | 12.2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| พารามิเตอร์โมเดล | พิกัดแรงบิด | ความเยื้องศูนย์ที่อนุญาต | มุมโก่งตัวที่อนุญาต | ส่วนเบี่ยงเบนตามแนวแกนที่อนุญาต | ความเร็วสูงสุด | ความฝืดบิดคงที่ | โมเมนต์ความเฉื่อย | วัสดุของปลอกเพลา | วัสดุของกระสุน | การรักษาพื้นผิว | น้ำหนัก |
| (นิวเม็กซิโก)* | (มม.)* | (°)* | (มม.)* | rpm | (NM/ราด) | (กก.ม2) | (ช) | ||||
| GW-19X34 | 1 | 0.12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | อลูมิเนียมอัลลอยด์ความแข็งแรงสูง | SUS304เหล็กสปริง | ทรีทเม้นท์อโนไดซ์ | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ±0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| GW-32X54 | 2 | 0.17 | 2 | ±0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0.17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0.22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ±0.6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| GW-50X80 | 18 | 0.1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| GW-56X83 | 25 | 0.27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| GW-68X97 | 60 | 0.31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| GW-82X128 | 100 | 0.55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
