รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: CKZF-B ซีรี่ส์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |

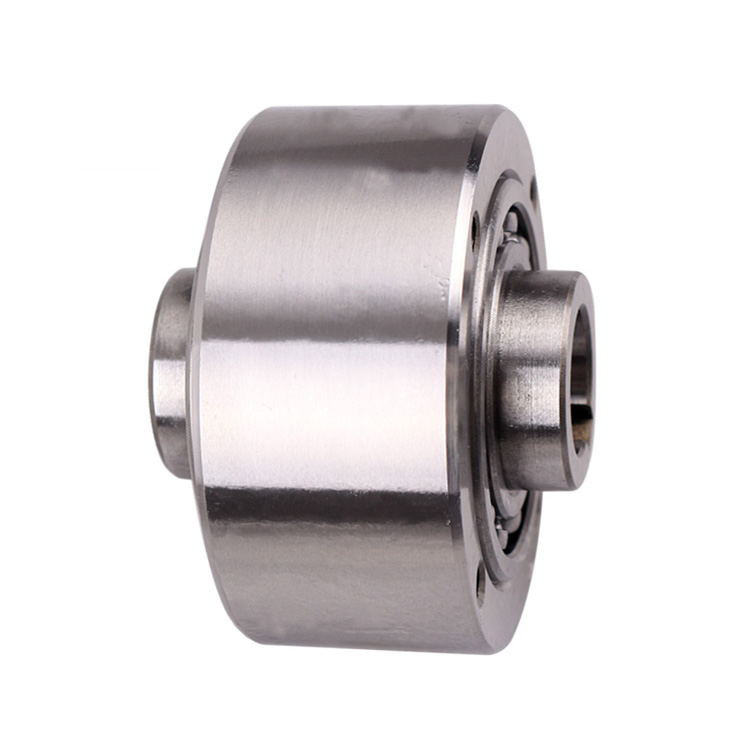

CKZF-B Sprag Type Freewheel Backstop Clutch |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
100-310 |
แรงบิด (Nm): |
250-8500 |
น้ำหนัก (กิโลกรัม): |
2.3-70 |
ขนาดกระบอกสูบ (มม.): |
30-130 |
ชื่อ: |
CKZF-B Sprag Type Freewheel Backstop Clutch |
วัสดุ: |
เหล็กตลับลูกปืน GCR 15 |
พิมพ์: |
ตลับลูกปืนทางเดียว |
ความหนา (มม.): |
100-310 |
แรงบิด (Nm): |
250-8500 |
น้ำหนัก (กิโลกรัม): |
2.3-70 |
ขนาดกระบอกสูบ (มม.): |
30-130 |
แนะนำการผลิต
CKZF-B เป็นคลัตช์ทางเดียวชนิดลิ่มแบบไม่สัมผัสตลับลูกปืนรองรับด้วยตลับลูกปืนซีรีส์ 160 จำนวน 2 ตลับวงแหวนรอบนอกมีมากกว่าการหมุน เฉพาะวงแหวนรอบนอกเท่านั้นที่ได้รับการออกแบบให้มีฟังก์ชันทางเดียวจาระบีรวมอยู่ในโรงงานวงแหวนด้านในและด้านนอกมีรูสลัก และส่วนปลายมีรูสกรู ซึ่งสามารถติดตั้งในแนวตั้งหรือแนวนอนได้ตัวอย่างการใช้งานเพื่อป้องกันการหมุนย้อนกลับหรือความเร็วเกินภายใต้สภาวะความเร็วสูง
พิมพ์CKZF-Bเป็นประเภท sprag แรงเหวี่ยงล้ออิสระด้วยการหมุนของการแข่งขันภายในโดยใช้ตลับลูกปืนซีรีย์ 60 สองชุด
เฉพาะการแข่งขันรอบนอกเท่านั้นที่ได้รับการออกแบบสำหรับการขับแบบอิสระ ยูนิตจะถูกส่งน้ำมันหล่อลื่น
การแข่งขันด้านในและการแข่งขันด้านนอกมีรูกุญแจและการเผชิญปัญหามีสกรูฉีกขาดสำหรับการติดตั้งในแนวนอนหรือแนวตั้ง
เหมาะสำหรับการใช้งานแบบ back-stop หรือโอเวอร์รันคลัตช์
คลัตช์ทางเดียวประกอบด้วยวงแหวนรอบนอก วงแหวนใน และชุดบล็อกลิ่มที่อยู่ระหว่างวงแหวนในและวงแหวนรอบนอกอาจเป็นเบรกบล็อกลิ่มหรือเบรกลูกกลิ้งคลัตช์ทางเดียวแบ่งออกเป็นสองประเภท:
คลัตช์ทางเดียวพร้อมตลับลูกปืน
คลัตช์ทางเดียวไม่มีลูกปืน
สำหรับคลัตช์ทางเดียว สิ่งสำคัญอย่างยิ่งคือให้ศูนย์กลางของวงแหวนด้านในและด้านนอกอยู่ในแนวเดียวกันหากคุณเลือกคลัตช์ทางเดียวที่ไม่มีลูกปืน ลูกค้าต้องแน่ใจว่าศูนย์กลางของวงแหวนด้านในและด้านนอกอยู่ในแนวเดียวกันระหว่างการติดตั้ง
| พิมพ์ |
แรงบิดที่กำหนด {น·ม} |
ความเร็วที่เกินขีดจำกัด รอบ/นาที | มิติในมม | วแปด | |||||||||||
| นนาที | นสูงสุด | ง/H7 | ง/H7 | ฉ | D1 | ข | ค | แอล | นาโนเมตร | ชม | ขว* เสื้อว | ขน* เสื้อน | กิโลกรัม | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5,000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2543 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2543 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2543 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
