รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: ซีรีส์ GRC
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องกระดาษขนส่งทางเรือขนส่งทางเครื่องบิน 0.08-0.17KG
เวลาการส่งมอบ: 5-7 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดรู: |
16-55มม |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |
ชื่อ: |
ข้อต่อเพลาร้อง |
โครงสร้าง: |
ข้อต่อเพลาร้อง |
วัสดุ: |
เหล็กอลูมิเนียม |
ขนาดรู: |
16-55มม |
การรับประกัน: |
12 เดือน |
วัสดุอีลาสโตเมอร์: |
PA66 |
การรักษาพื้นผิว: |
การรักษาออกซิเดชันขั้วบวก |

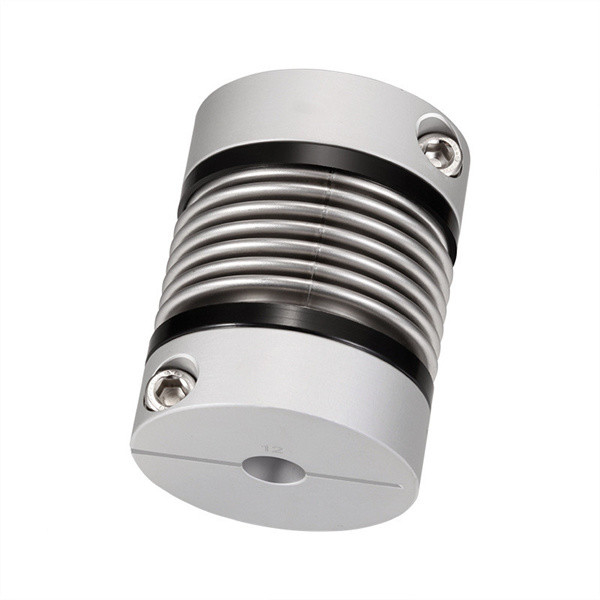

คัปปลิ้งเพลาเบลโลว์แบบขั้นบันไดเหล็กกล้า GRC Series เพลาคัปปลิ้งเอ็นโค้ดเดอร์
การแนะนำสินค้า
คัปปลิ้งแบบเบลโลว์ใช้ท่อผนังบางแบบลูกฟูก (เบลโลว์) เพื่อเชื่อมโดยตรงหรือเชื่อมกับคัปปลิ้งแบบครึ่งตัวทั้งสองเพื่อส่งการเคลื่อนที่ข้อต่อมีข้อได้เปรียบของโครงสร้างที่เรียบง่าย ขนาดโดยรวมเล็ก การประมวลผลและการติดตั้งที่สะดวก และความแม่นยำในการส่งสูงส่วนใหญ่จะใช้ในเครื่องจักรขนาดเล็กที่มีความแม่นยำสูงและกลไกการควบคุมที่ต้องการโครงสร้างที่กะทัดรัดและความแม่นยำในการส่งสูง
คุณสมบัติของผลิตภัณฑ์
> วัสดุเป็นอะลูมินัมอัลลอย และเบลโลว์ตรงกลางทำจากสเตนเลสสตีลที่ทนทานต่อการกัดกร่อนได้ดีเยี่ยม
> การเชื่อมด้วยเลเซอร์ใช้ระหว่างเบลโลว์และปลอกเพลา โดยมีระยะห่างจากการหมุนเป็นศูนย์ เหมาะสำหรับการหมุนไปข้างหน้าและย้อนกลับ
> โครงสร้างเบลโลว์สามารถชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนได้อย่างมีประสิทธิภาพ
> ออกแบบมาสำหรับสเต็ปเปอร์มอเตอร์เซอร์โวมอเตอร์
> วิธีการขันสกรูยึด
โรงงาน Changzhou Tianniu เป็นผู้ผลิตมืออาชีพของข้อต่อพลัม, ข้อต่อแบบแข็ง, ข้อต่อแบบสากล, ข้อต่อแบบสไลด์ข้าม, ข้อต่อที่คดเคี้ยว, ข้อต่อแบบเบลโลว์, ข้อต่อแบบเมมเบรนสองชั้น และผลิตภัณฑ์อื่นๆบริษัท ประมวลผลมีระบบการจัดการคุณภาพที่สมบูรณ์และเป็นวิทยาศาสตร์
พารามิเตอร์ผลิตภัณฑ์
ภาพวาดผลิตภัณฑ์
ขนาดสินค้า
| แบบอย่าง | D1 D2 เบื่อ | øง | แอล | L1 | L2 | L3 | เอ็น | ค | ฉ | ม | ประแจแรงบิด (N·M) |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| GRC-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
