รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: CGS
หมายเลขรุ่น: DLY5
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 PCS
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-10วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C, D/A, D/P
สามารถในการผลิต: 10000 ต่อเดือน
ชื่อ: |
เครื่องเบรกไฟฟ้าแม่เหล็กอุตสาหกรรม DLY5Series |
เส้นผ่าศูนย์กลางภายใน: |
75-250มม |
เส้นผ่านศูนย์กลางภายนอก: 85-253 มม: |
85-253 มม. |
ความยาว: |
34.5-70.5มม |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กําหนดเอง: |
โออีเอ็ม, โอเอ็มเอ็ม |
ประเภท: |
เครื่องเบรกดิสก์ |
ชื่อ: |
เครื่องเบรกไฟฟ้าแม่เหล็กอุตสาหกรรม DLY5Series |
เส้นผ่าศูนย์กลางภายใน: |
75-250มม |
เส้นผ่านศูนย์กลางภายนอก: 85-253 มม: |
85-253 มม. |
ความยาว: |
34.5-70.5มม |
การรับประกัน: |
12 เดือน |
การสนับสนุนที่กําหนดเอง: |
โออีเอ็ม, โอเอ็มเอ็ม |
ประเภท: |
เครื่องเบรกดิสก์ |

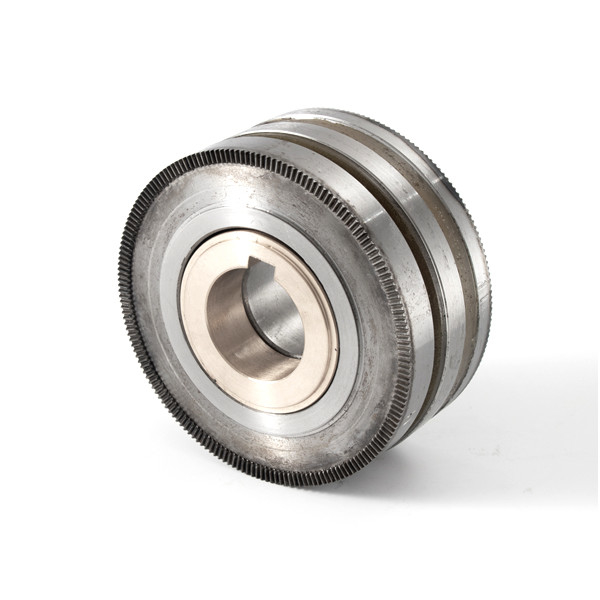

DLY5 ซีรี่ย์ ไดคอมแกนติก ดิสก์ เบรคเรทเรดเดอร์ ฟันคลาจ
การนําเสนอสินค้า
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic forceเพื่อให้เกิดการส่งพลังงานและการเคลื่อนไหว
Dly5 (Eze Series) แบบคลาจไฟฟ้าแม่เหล็กกับแหวนสลิก
ความดันการทํางานแบบมาตรฐานของคลาชคือ 24 โวลต์ DC โดยทั่วไปมันง่ายที่จะทําการควบคุมอัตโนมัติและทางไกลโดยใช้วงจรเรียบง่ายประกอบด้วยสวิทช์, ปุ่ม, ติดต่อเครื่องสวิทช์การเดินทางและส่วนประกอบไฟฟ้าทั่วไปอื่น ๆเพื่อตอบสนองความต้องการของการเปลี่ยนแปลงความเร็ว การสลับการทํางาน การเริ่มต้นและการตั้งตําแหน่งของระบบส่งเครื่องกล
ซีรี่ย์ของคลัปช์ส่งทอร์คโดยการติดตั้งของฟันละเอียดบนหน้าปลาย ดังนั้นเมื่อเทียบกับคลัปช์แผ่นการคดของรายละเอียดเดียวกันไม่มีการขัดแย้งและการทําความร้อน, การแยกแยกที่สมบูรณ์แบบหลังจากการล้มเหลวของพลังงาน, ไม่มีไม่มีแรงหมุนที่ไม่มีภาระ, และสามารถเหมาะสมสําหรับงานทั้งเปียกและแห้ง.มันสามารถรวมกันได้แค่ในสภาพของความเร็วต่ํามันเหมาะสมถ้ามันอยู่ในที่พัก หรือเมื่อความเร็วสัมพัทธ์เป็นสมอง
เครื่องคลาชสามารถทํางานได้อย่างน่าเชื่อถือ ภายใต้สภาพต่อไปนี้:
1อุณหภูมิอากาศรอบตัวคือ - 5 °C - + 40 °C
2ในสื่อที่ไม่มีอันตรายของการระเบิด และไม่มีก๊าซและฝุ่นที่นําของพอที่จะ corrode โลหะและความเสียหายการปิดในสื่อ
3. คลัปช์จะทํางานในสภาพของน้ํามันปรับน้ํามัน
4ความสับสนของความกระชับกําลังของโค้ลคลาชไม่ควรเกิน + 5% และ - 15% ของความกระชับกําลังนาม
5ความสูงของสถานที่ติดตั้งคลาชไม่เกิน 2000 เมตร
ปริมาตรสินค้า
| ขนาด | โรคหลอดเลือดขอด | โรคหลอดเลือดขอด | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
การติดตั้ง:
1คลัคเกอร์สามารถติดตั้งได้ทั้งในแนวราบหรือทางด้านหลัง
he องศา coaxlal ระหว่างแกนขับเคลื่อนและแกนขับเคลื่อนไม่ควรเกิน 0.05mm
และต้องทําให้ค่าความสะอาดในการทํางาน σ
2.ฟันทั้งสองปลายควรถูกทําความสะอาด ก่อนการติดตั้งคลาช
3การขับเคลื่อนและส่วนที่ขับเคลื่อนของคลาช ต้องถูกตั้งไว้ในทิศทางแกน ไม่อนุญาตให้เคลื่อนไหวแกน
