รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z4
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z4 |
วัสดุ: |
เหล็ก |
น้ำหนัก: |
3.3-49KG |
เส้นผ่านศูนย์กลางภายนอก: |
120-390 |
ความหนา (มม.): |
62-136 |
ขนาดเจาะ: |
70-300 |
แรงบิด (kNm: |
6.85-245 |
หมายเลขรุ่น: |
ชุดล็อค Z4 |
วัสดุ: |
เหล็ก |
น้ำหนัก: |
3.3-49KG |
เส้นผ่านศูนย์กลางภายนอก: |
120-390 |
ความหนา (มม.): |
62-136 |
ขนาดเจาะ: |
70-300 |
แรงบิด (kNm: |
6.85-245 |

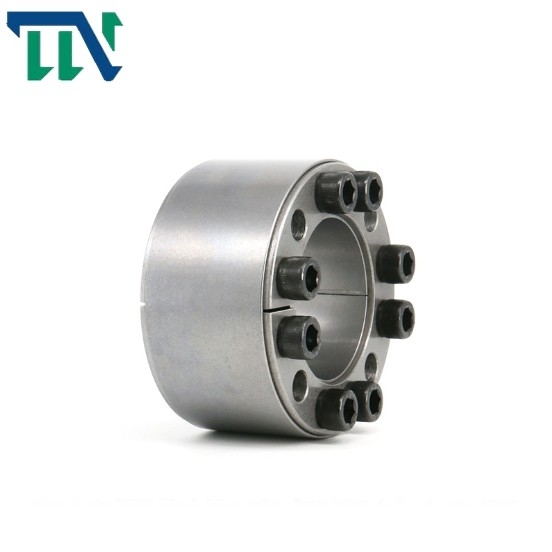

Z4 Keyless Locking Device องค์ประกอบการล็อค Clamping Assembly
คุณสมบัติของผลิตภัณฑ์
Locking Assembly เป็นฐานทางกลขั้นสูงที่ใช้กันอย่างแพร่หลายในโลก
สำหรับข้อต่อทางกลภายใต้ภาระต่างๆสหรัฐอเมริกา เยอรมนี ญี่ปุ่น
และประเทศที่มีอุตสาหกรรมที่พัฒนาแล้วได้ใช้เทคโนโลยีใหม่นี้เป็นครั้งแรกใน
เครื่องจักรสำหรับงานหนักขยายไปสู่อุตสาหกรรมเครื่องจักรอื่น ๆ
Locking Assembly เริ่มขึ้นในระดับสากลในช่วงต้นทศวรรษ 1970ประเทศจีนได้พัฒนา
ผลิตภัณฑ์ในช่วงต้นทศวรรษ 1980 ได้รับการส่งเสริมและนำไปใช้ในเครื่องจักรกลหนักต่างๆ
ในช่วง 6 ปีที่ผ่านมา จีนได้จัดทำชุดประกอบการล็อกทั่วไป
มาตรฐาน GB5867-86บริษัทของเรา Tianniu เริ่มการวิจัยที่ครอบคลุมและ
การพัฒนาปลอกขยายต่างๆ ของมาตรฐานนี้ในปี 1987 หลังจากเกือบ 20
ปีแห่งการฝึกฝนเราได้เสร็จสิ้นการพัฒนาการขยายตัวทุกประเภท
แขนเสื้อในมาตรฐานนี้และส่งเสริมอุตสาหกรรมสิ่งทอ บรรจุภัณฑ์ อาหาร อุตสาหกรรมเบา
โลหะวิทยา, การผลิตกระดาษ, การพิมพ์, เครื่องมือกล, ศูนย์เครื่องจักรกล, เครื่องตีขึ้นรูป
เครื่องมือและเครื่องจักรโลหะและเครื่องจักรทั่วไปและเครื่องจักรอื่น ๆ
ได้รับชื่อเสียงที่ดีและส่งเสริมผลิตภัณฑ์อุตสาหกรรมเครื่องจักรทักษะดีขึ้น
และสามารถพัฒนา Locking Assembly ที่ไม่ได้มาตรฐานตามความต้องการพิเศษของผู้ใช้
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||
| d | ดี | l | หลี่ | หลี่1 |
ขนาด |
จำนวน |
F1(กิโลนิวตัน) |
เอ็มt(kN·m) |
|||
| มม | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 น. | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | ม14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | ม14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | ม14×70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | ม16×80 | 21 | 923 | 83.00 น | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 น. | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | ม18×100 | 24 | 1280 | 153.00 น | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
ม20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
