รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z14
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z14 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.09-0.46KG |
เส้นผ่านศูนย์กลางภายนอก: |
25-72mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
14-65mm |
แรงบิด (kNm: |
9.2-38.9 |
หมายเลขรุ่น: |
ชุดล็อค Z14 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.09-0.46KG |
เส้นผ่านศูนย์กลางภายนอก: |
25-72mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
14-65mm |
แรงบิด (kNm: |
9.2-38.9 |

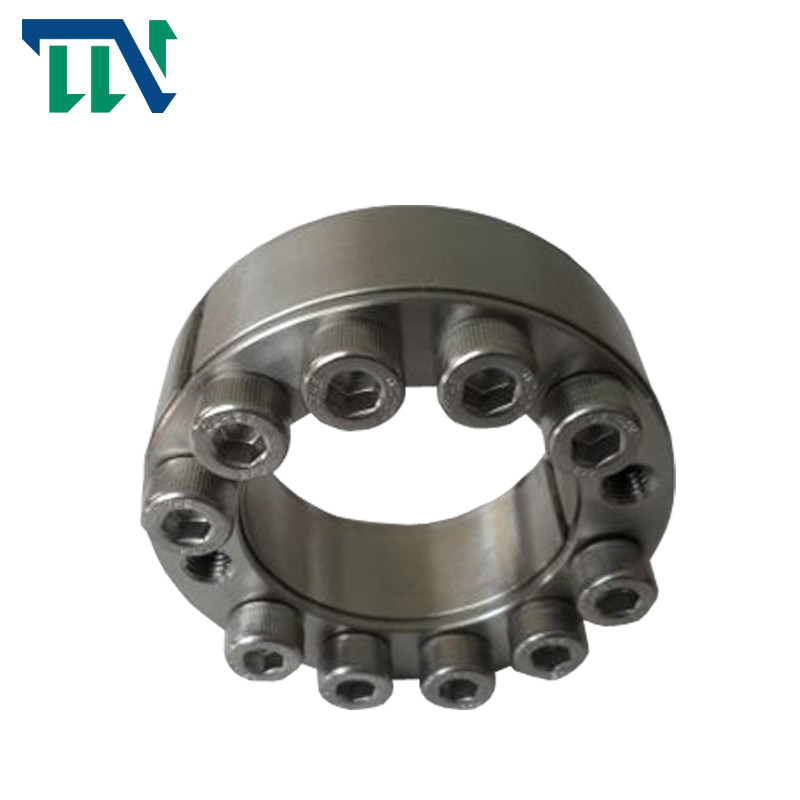

Z14 Keyless Locking Assemblies อุปกรณ์ล็อคเครื่องมือสำหรับเครื่องมือเครื่องจักร
คุณสมบัติของผลิตภัณฑ์
วัตถุประสงค์หลักของปลอกขยายคือเพื่อแทนที่ฟังก์ชันของร่องฟันและปุ่มเดี่ยว เพื่อให้ทราบถึงการเชื่อมต่อระหว่างชิ้นส่วนต่างๆ (เช่น เกียร์ มู่เล่ รอก ฯลฯ) และเพลาเพื่อส่งน้ำหนัก
เมื่อใช้สลักเกลียวความแข็งแรงสูง แรงยึดมหาศาลจะถูกสร้างขึ้นระหว่างวงแหวนในกับเพลา และระหว่างวงแหวนรอบนอกกับดุมล้อเมื่ออยู่ภายใต้ภาระ แรงบิด แรงในแนวแกน หรือโหลดรวมของทั้งสองจะถูกส่งโดยแรงดันรวมของปลอกขยายและชิ้นส่วน และแรงเสียดทานที่มาพร้อมกัน
|
|||||||||||||||||||||||||||
ข้อควรระวังด้านความปลอดภัยและการนำกลับมาใช้ใหม่
1. หากใช้ผลิตภัณฑ์นี้กับเครื่องจักรยกหรือบรรทุกบนเครื่องจักร ควรตั้งค่าอุปกรณ์ความปลอดภัยเพื่อความปลอดภัย
2. ห้ามคลายสลักเกลียวภายใต้ภาระโดยเด็ดขาด
ในระหว่างการนำกลับมาใช้ใหม่ ชุดล็อคสามารถใช้ได้เมื่อได้รับการยืนยันแล้วว่าไม่มีสิ่งสกปรก การกัดกร่อน และความเสียหายเกรด 12.9
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内 六 角 螺 钉 สลักเกลียวหัวหกเหลี่ยมภายใน |
บัญชีผู้ใช้นี้เป็นส่วนตัว จัดอันดับโหลด |
Pf (N/mm2) |
จี
(กิโลกรัม) |
||||||||||
| d | ดี | ดร | ดี1 | หลี่ | หลี่0 | หลี่1 | หลี่2 |
格 ขนาด |
量 จำนวน |
เอ็มอา น·ม |
Ft(กิโลนิวตัน) |
เอ็มt(kN·m) |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 น | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 น | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 น | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
