รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z13
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z13 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.5-10.66KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-235mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
20-180 มม. |
แรงบิด (kNm: |
0.5-66 |
หมายเลขรุ่น: |
ชุดล็อค Z13 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.5-10.66KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-235mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
20-180 มม. |
แรงบิด (kNm: |
0.5-66 |

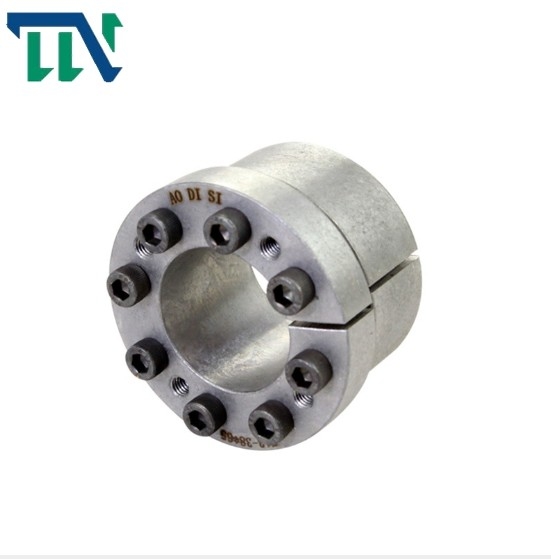

Z13 ชุดล็อคชุดล็อคที่ขายดีที่สุด RLK302
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | Z13 Cone Clamping Elements | |
| แรงกดบนเพลา (N/mm2) | 120 | |
| แรงกดบนฮับ (N/mm2) | 92-108 | |
| โหลดสูงสุด (kN.m) | บังคับ | 54-270 |
| แรงบิด | 0.54-13.3 | |
| ขนาดการแข่งขันภายใน (มม.) | 20-100 | |
| ขนาดการแข่งขันภายนอก (มม.) | 47-145 | |
| ความหนา (มม.) | 48-77 | |
| น้ำหนัก (กิโลกรัม) | 0.51-4.62 | |
ข้อได้เปรียบ
รุ่นที่ใช้กันอย่างแพร่หลายมากที่สุด มีขนาดเต็ม
ส่งกำลังแรงบิดสูง
หลังจากขันให้แน่นแล้ว ดุมล้อสามารถเคลื่อนที่ในแนวแกนได้
Locking Assembly เป็นการเชื่อมต่อรูปแบบใหม่มันอาศัยการขันสลักเกลียวความแข็งแรงสูงเพื่อสร้างแรงดันบวกระหว่างชุดล็อคกับเพลาหรือระหว่างพื้นผิวตัวเรือน ซึ่งมาพร้อมกับแรงเสียดทานและอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจที่รับน้ำหนักบรรทุกมีข้อดีและลักษณะเฉพาะหลายประการเมื่อเทียบกับวิธีการเชื่อมต่อทางกลแบบดั้งเดิมทั่วไป
การรบกวนโดยไม่มีพันธะและพันธะ
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) เป็นผู้จัดจำหน่ายตลับลูกปืนคลัตช์ทางเดียวแบบมืออาชีพผลิตภัณฑ์หลักคือคลัตช์แม่เหล็กไฟฟ้าขนาดเล็ก, คัปปลิ้งแรงบิด, ข้อต่อเพลาเลื่อน, ข้อต่อเพลาใบพัดแบบยืดหยุ่น, ชุดล็อคและข้อต่อเพลา, ฯลฯ
เราอยู่ในอุตสาหกรรมตลับลูกปืนคลัตช์ Sprag และคลัตช์ทางเดียวมานานกว่า 10 ปี โดยยึดมั่นในหลักการธุรกิจของผลิตภัณฑ์ที่ปรับให้เข้ากับความต้องการของลูกค้า เราให้บริการผ่านการรับฟังความคิดเห็นจากลูกค้า นำนวัตกรรมและการสร้างด้วยฝีมือช่างมาตอบสนองทุกความต้องการ
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内六角螺钉สลักเกลียวหัวหกเหลี่ยมภายใน |
บัญชีผู้ใช้นี้เป็นส่วนตัว จัดอันดับโหลด |
เอ็มอา
(น·ม) |
Pf (N/mm2) |
จี
(กิโลกรัม) |
||||||||
| d | ดี | L1 | L2 | L3 | L4 | D1 |
格 ขนาด |
量 จำนวน |
Ft(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
