รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: RLK110
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค RLK110 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.15-4.2 |
เส้นผ่านศูนย์กลางภายนอก: |
23-112mm |
ความหนา (มม.): |
24-140mm |
ขนาดเจาะ: |
14-90mm |
แรงบิด (kNm: |
0.014-15.7 |
หมายเลขรุ่น: |
ชุดล็อค RLK110 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.15-4.2 |
เส้นผ่านศูนย์กลางภายนอก: |
23-112mm |
ความหนา (มม.): |
24-140mm |
ขนาดเจาะ: |
14-90mm |
แรงบิด (kNm: |
0.014-15.7 |

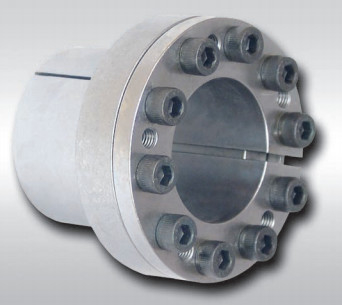

RLK110 Lock Nut Bearing อุปกรณ์ล็อคเพลามาตรฐาน
คุณสมบัติของผลิตภัณฑ์
ชุดล็อคเป็นอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจหลักการและจุดประสงค์ของมันคือเพื่อสร้างแรงจับยึดขนาดใหญ่ระหว่างวงแหวนในกับเพลา และระหว่างวงแหวนรอบนอกกับฮับผ่านการทำงานของสลักเกลียวความตึงที่มีความแข็งแรงสูง เพื่อให้เกิดการเชื่อมต่อแบบไม่ต้องใช้กุญแจระหว่างชิ้นส่วนและเพลาเมื่อรับภาระ แรงบิด แรงในแนวแกน หรือโหลดรวมของทั้งสองจะถูกส่งโดยแรงดันรวมของชุดล็อคกับชิ้นส่วนและเพลาและแรงเสียดทานที่มาพร้อมกันการเชื่อมต่อชุดล็อคมีข้อดีดังต่อไปนี้: ความแม่นยำในการตั้งศูนย์สูงติดตั้ง/ปรับ/ถอดประกอบได้สะดวกการเชื่อมต่อที่มีความแข็งแรงสูง เสถียร และเชื่อถือได้ในกรณีโอเวอร์โหลด สามารถป้องกันอุปกรณ์จากความเสียหาย เหมาะอย่างยิ่งสำหรับการส่งของหนักใช้กันอย่างแพร่หลายในเครื่องจักรกลหนัก, การผลิตพลังงานลม, เครื่องจักรบรรจุภัณฑ์, เครื่องจักรการพิมพ์, เครื่องมือเครื่อง CNC, อุปกรณ์อัตโนมัติและสาขาอื่น ๆตัวอย่างเช่น: รอกสายพาน เฟือง เกียร์ เฟืองบายศรี ใบพัด รอกสายพานซิงโครนัส ใบพัด พัดลมขนาดใหญ่และขนาดเล็ก โบลเวอร์หรือการเชื่อมต่อโดยตรงกับเพลาและดุมและจุดต่อระบบส่งกำลังอื่นๆการใช้งาน: เมื่อต้องเชื่อมต่อดุมล้อกับเพลา ให้ขันน็อตให้แน่นเพื่อให้ผลิตภัณฑ์เคลื่อนที่ในแนวแกนและสร้างแรงในแนวรัศมีและแรงเสียดทาน เพื่อให้เป็นไปตามข้อกำหนดของแรงบิดจากขั้นตอนการเชื่อมต่อ จะเห็นได้ว่าการเชื่อมต่อสัญญาณรบกวนต้องการการคำนวณที่แม่นยำมาก การประมวลผลที่แม่นยำ และการควบคุมอุณหภูมิความร้อนอย่างเข้มงวดล่วงหน้าการรบกวนที่น้อยเกินไปทำให้เกิดการเชื่อมต่อที่ไม่น่าเชื่อถือได้ง่าย และการรบกวนที่มากเกินไปจะทำให้ส่วนเชื่อมต่อเสียรูปพลาสติกได้ง่ายการตัดเฉือนพื้นผิวข้อต่อที่มีความแม่นยำสูงก่อนการประกอบจะเพิ่มต้นทุนการผลิตจำนวนมากข้อกำหนดที่เข้มงวดเกี่ยวกับอุณหภูมิระหว่างการประกอบจะเพิ่มอินพุตของอุปกรณ์เสริมยิ่งไปกว่านั้น เมื่อจำเป็นต้องเปลี่ยนชิ้นส่วนที่เชื่อมต่อ การถอดประกอบก็ลำบากมากวิธีที่ใช้กันทั่วไปคือทำลายชิ้นส่วนที่ต้องเปลี่ยนให้หมด ซึ่งจะทำให้ชิ้นส่วนที่ไม่จำเป็นต้องเปลี่ยนเสียหายได้ง่าย ส่งผลให้สูญเสียมากขึ้นการใช้การเชื่อมต่อชุดล็อคสามารถหลีกเลี่ยงปัญหาเหล่านี้ได้อย่างสมบูรณ์เมื่อทำการเชื่อมต่อ จำเป็นต้องใช้เฉพาะด้ามบิดเท่านั้นในการขันโบลต์แรงสูงในเชิงปริมาณให้แน่น เพื่อตอบสนองความต้องการในการส่งแรงบิดที่สอดคล้องกันเมื่อถอดประกอบชิ้นส่วน ให้คลายสลักเกลียวนอกจากนี้ ยังหลีกเลี่ยงการกลึงรูกุญแจบนเพลาและดุมล้อ และเพิ่มความแข็งแรงของเพลาและดุมล้อข้อดีที่สำคัญอีกประการของการประกอบการล็อคคือสามารถป้องกันในกรณีที่โอเวอร์โหลดจากการทดสอบการพัฒนาชุดล็อคจะเห็นได้ว่าเมื่อโหลดเกิน 37% ของค่าพิกัดจะลื่นและป้องกันขั้วต่อ
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2 ) A/B |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||||||
| d | ดี | d0 | หลี่0 | หลี่ | หลี่1 | หลี่2 | ดี1 | ดี2 |
ขนาด |
จำนวน |
Ft(กิโลนิวตัน) A/B |
เอ็มt(kN·m) A/B | |||
| mm | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 211/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 211/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
