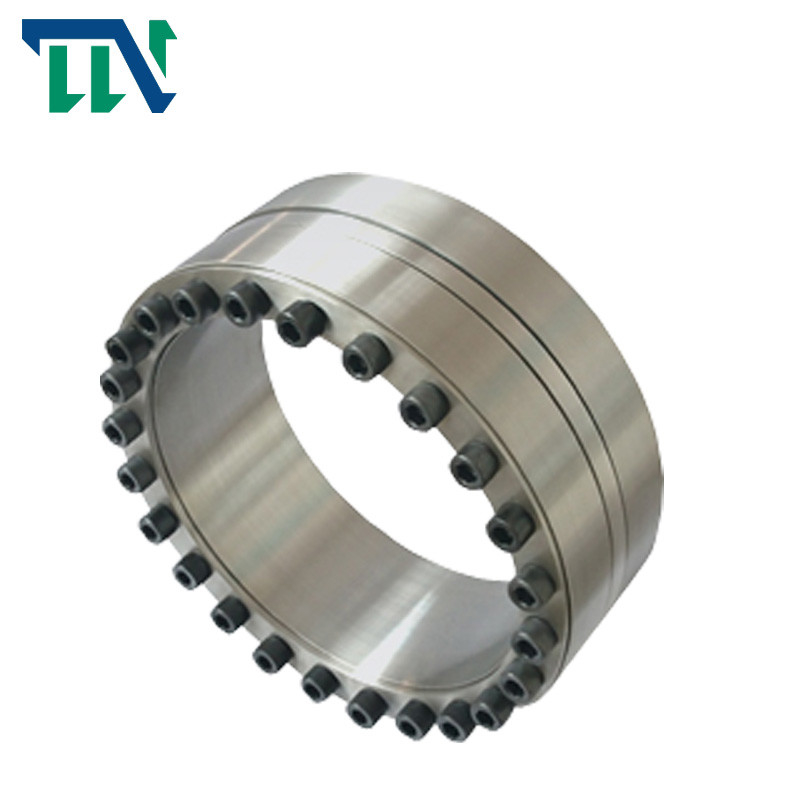

ชุดล็อค z5 ชุดประกอบการล็อคแบบไม่ใช้กุญแจ Power

Name: ชุดล็อค z5 ชุดประกอบการล็อคแบบไม่ใช้กุญแจ Power
Brand: Tianniu
SKU: Z5
Rating: 4.8 (111 reviews)

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Tianniu

ได้รับการรับรอง: ISO-9001

หมายเลขรุ่น: Z5

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 2

ราคา: Negotiable

รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน

เวลาการส่งมอบ: 5-7วันทำการ

เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram

สามารถในการผลิต: 1,000 ต่อเดือน

หา ราคา ที่ ดี ที่สุด

ติดต่อตอนนี้

รายละเอียด

คําอธิบาย

รายละเอียด

เน้น:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            ชุดล็อค z5, ชุดประกอบการล็อคแบบไม่ใช้กุญแจ, ชุดประกอบการล็อคแบบไม่ใช้กุญแจ


หมายเลขรุ่น:	ชุดล็อค Z5	วัสดุ:	เหล็ก
น้ำหนัก:	4.1-170Kg	เส้นผ่านศูนย์กลางภายนอก:	120-390
ความหนา (มม.):	62-136	ขนาดเจาะ:	100-600
แรงบิด (kNm:	145-1600

หมายเลขรุ่น:	ชุดล็อค Z5
วัสดุ:	เหล็ก
น้ำหนัก:	4.1-170Kg
เส้นผ่านศูนย์กลางภายนอก:	120-390
ความหนา (มม.):	62-136
ขนาดเจาะ:	100-600
แรงบิด (kNm:	145-1600

คําอธิบาย

ชุดล็อค z5 ชุดประกอบการล็อคแบบไม่ใช้กุญแจ Power

Z5 Keyless Locking Assemblies อุปกรณ์ล็อคไฟฟ้า

คุณสมบัติของผลิตภัณฑ์

การเลือกชุดล็อคควรเป็นไปตามข้อกำหนดต่อไปนี้:

ก. แรงบิดในการส่ง: MT ≥ M

B. แรงตามแนวแกนของแบริ่ง: ฟุต ≥ FX

C. แรงส่ง: ฟุต ≥ f2x + (MD / 2x10-3) 2

D. แบริ่งแรงรัศมี: Pt ≥ FR / d1x103 โดยที่:

M ￣ แรงบิดที่จะส่ง kn · m;

FX ￣ แรงตามแนวแกนที่จะแบกรับ kn;

FT ￣ แรงรัศมีที่จะแบกรับ kn;

แรงบิดสูงสุดของชุดล็อค MT ￣ kn · m;

แรงตามแนวแกนของชุดล็อค FT ￣เคเอ็น;

ง.|เส้นผ่านศูนย์กลางด้านในและความกว้างวงแหวนด้านในของชุดล็อค, มม.

แรงกดบนพื้นผิวข้อต่อระหว่างชุดล็อค Pt ￣ กับเพลา N / mm2

คำแนะนำในการป้องกัน

1. หลังการติดตั้ง เคลือบหน้าสัมผัสของชุดล็อคและหัวน๊อตด้วยคราบน้ำมันป้องกันสนิมสำหรับเครื่องจักรที่ทำงานในที่โล่งหรือในสภาพแวดล้อมการทำงานที่ไม่ดี หน้าสัมผัสของปลอกต่อขยายต้องเคลือบด้วยน้ำมันป้องกันสนิมเป็นประจำ

2. สำหรับชุดล็อคที่ต้องทำงานในสื่อที่มีฤทธิ์กัดกร่อน ต้องใช้การป้องกันพิเศษ (เช่น การเพิ่มแผ่นปิด) เพื่อป้องกันไม่ให้ชุดล็อคเกิดสนิม

ข้อควรระวังด้านความปลอดภัยและการนำกลับมาใช้ใหม่

1. หากใช้ผลิตภัณฑ์นี้กับเครื่องจักรยกหรือบรรทุกบนเครื่องจักร ควรตั้งค่าอุปกรณ์ความปลอดภัยเพื่อความปลอดภัย

2. ห้ามคลายสลักเกลียวภายใต้ภาระโดยเด็ดขาด

ในระหว่างการนำกลับมาใช้ใหม่ ชุดล็อคสามารถใช้ได้เมื่อได้รับการยืนยันแล้วว่าไม่มีสิ่งสกปรก การกัดกร่อน และความเสียหายเกรด 12.9

พารามิเตอร์ผลิตภัณฑ์

ชุดล็อค z5 ชุดประกอบการล็อคแบบไม่ใช้กุญแจ Power 0

มิติพื้นฐาน					สลักเกลียวหัวหกเหลี่ยมภายใน		จัดอันดับโหลด		Pf (N/mm2)	เอ็ม_อา (น·ม)	จี (กิโลกรัม)
d	ดี	l	หลี่	หลี่₁	ขนาด	จำนวน	F₁(กิโลนิวตัน)	เอ็ม_t(kN·m)
มม					ขนาด	จำนวน	F₁(กิโลนิวตัน)	เอ็ม_t(kN·m)
100	145	60	65	77	M12×50	10	288	14.4	192	145	4.1
110	155	60	65	77	M12×50	10	288	15.8	175	145	4.4
120	165	60	65	77	M12×50	12	346	20.8	192	145	4.8
130	180	68	74	86	M12×60	15	433	28.1	193	145	6.5
140	190	68	74	86	M12×60	18	519	36.3	214	145	7.0
150	200	68	74	86	M12×60	18	519	39.0	200	145	7.4
160	210	68	74	86	M12×60	21	606	48.5	219	145	7.8
170	225	75	81	95	ม14×70	18	712	60.6	215	230	10.0
180	235	75	81	95	ม14×70	18	712	64.1	203	230	10.6
190	250	88	94	108	M14×75	20	792	75.2	178	230	14.3
200	260	88	94	108	M14×75	24	950	95.0	203	230	15.0
210	275	98	104	120	ม16×90	18	970	102.0	187	355	17.5
220	285	98	104	120	ม16×90	18	990	109.0	183	355	19.8
240	305	98	104	120	ม16×90	24	1318	158.0	222	355	21.4
250	315	98	104	120	ม16×90	24	1340	167.5	215	355	22.0
260	325	98	104	120	ม16×90	25	1370	178.0	215	355	23.0
280	355	120	126	144	M18×110	24	1590	222.5	188	485	35.2
300	375	120	126	144	M18×110	25	1650	248.0	183	485	37.4
320	405	135	142	162	ม20×120	25	2140	344.0	192	690	51.3
340	425	135	142	162	ม20×120	25	2140	365.0	181	690	54.1
360	455	158	165	187	M22×140	25	2670	480.0	176	930	74.4
380	475	158	165	187	M22×140	25	2670	508.0	166	930	79.0
400	495	158	165	187	M22×140	25	2670	535.0	158	930	82.8
420	515	158	165	187	M22×140	30	3200	673.0	181	930	86.5
450	555	172	180	204	ม24×150	30	3700	832.5	175	1200	112.0
480	585	172	180	204	ม24×150	32	3950	948.0	175	1200	119.0
500	605	172	180	204	ม24×150	32	3950	988.0	168	1200	123.0
530	640	190	200	227	ม27×160	30	4320	1145.0	157	1600	151.0
560	670	190	200	227	ม27×160	30	4320	1210.0	148	1600	160.0
600	710	190	200	227	ม27×160	32	4610	1380.0	147	1600	170.0
