รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z7
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, T/T, D/P, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z7 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.2-22KG |
เส้นผ่านศูนย์กลางภายนอก: |
50-300 |
ความหนา (มม.): |
37-77 |
ขนาดเจาะ: |
24-175 |
แรงบิด (kNm: |
162-45000 |
หมายเลขรุ่น: |
ชุดล็อค Z7 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.2-22KG |
เส้นผ่านศูนย์กลางภายนอก: |
50-300 |
ความหนา (มม.): |
37-77 |
ขนาดเจาะ: |
24-175 |
แรงบิด (kNm: |
162-45000 |

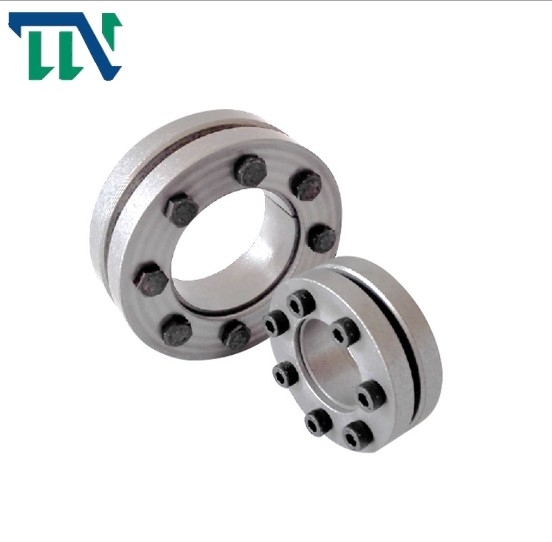

Z7 อุปกรณ์ล็อคชุดล็อคแขนขยายปลอกเพลา
คุณสมบัติของผลิตภัณฑ์
ชุดล็อค z-series ที่ผลิตโดยบริษัทส่งกำลัง Changzhou tianniu อาศัยมาตรฐานทางเทคนิคที่เชื่อถือได้ในยุโรป และทำการปรับปรุงอย่างสร้างสรรค์ในผลิตภัณฑ์ทางวิทยาศาสตร์บริษัทส่วนใหญ่ผลิตมาตรฐานยูโร JB (GB) มาตรฐานสหรัฐอเมริกา และผลิตภัณฑ์ชุดประกอบการล็อกที่ไม่ได้มาตรฐานต่างๆผลิตภัณฑ์ส่งออกไปยังสหภาพยุโรป สหรัฐอเมริกา ออสเตรเลีย เอเชียตะวันออกเฉียงใต้ ฮ่องกง ไต้หวัน และประเทศและภูมิภาคอื่นๆปัจจุบัน องค์กรครอบคลุมพื้นที่ 1000 ตารางเมตร และมีเครื่องมือเครื่อง CNC ต่าง ๆ เครื่องมือวัดความแม่นยำสูง และอุปกรณ์วัดพิเศษบริษัทได้พัฒนาและผลิตชุดมาตรฐานมากกว่า 30 ชุดอย่างต่อเนื่องและข้อมูลจำเพาะหลายพันชุดสำหรับชุดล็อคเป็นผู้ผลิตชุดล็อคมืออาชีพขนาดใหญ่ในประเทศจีน
ชุดล็อค z-series ที่ผลิตโดย บริษัท ส่งสัญญาณ Changzhou tianniu เป็นโครงสร้างการเชื่อมต่อแบบไม่ใช้กุญแจภายใต้การกระทำของแรงในแนวแกน ปลอกด้านในและด้านนอกจะหดตัวและขยายตัวอย่างใกล้ชิดกับเพลาและดุมล้อ เพื่อสร้างแรงเสียดทานที่เพียงพอในการส่งแรงบิดและแรงในแนวแกน เพื่อให้บรรลุวัตถุประสงค์ของการทำงานของกลไก
คุณสมบัติ: ประสิทธิภาพการเชื่อมต่อที่ดีตรงกลาง;ไม่ต้องใช้ความร้อนระหว่างการประกอบสะดวกในการถอดประกอบหรือปรับตำแหน่งสัมพัทธ์ระหว่างเพลากับฮับไม่มีความเข้มข้นของความเครียดความจุแบริ่งที่แข็งแกร่งการใช้งาน: เมื่อฮับเชื่อมต่อกับเพลา จะทำหน้าที่ปิดอย่างแน่นหนาหลังจากขันด้วยสลักเกลียวให้แน่นเนื่องจากผลิตภัณฑ์เป็นพื้นผิวทรงกรวยหรือโครงสร้างทรงกรวย จึงเปลี่ยนเป็นแรงในแนวรัศมีผ่านการเคลื่อนที่ของแรงตามแนวแกน ส่งผลให้เกิดแรงเสียดทานและเป็นไปตามข้อกำหนดของแรงบิดเมื่อถอดประกอบ ให้คลายสลักเกลียวทั้งหมดไม่จำเป็นต้องถอดสลักเกลียวจากนั้นขันสลักเกลียวที่เหมาะสมลงในรูถอดประกอบด้วยประแจอัลเลนแล้วคลายชิ้นส่วนที่ถอดประกอบออก
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
อี (มม.) |
||||
| d | ดี | ฉัน | ชม |
ขนาด |
F1(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| มม | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0.21 | 5 | 0.2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0.34 | 5 | 0.3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0.57 | 12 | 0.4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0.78 | 12 | 0.6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1.16 | 12 | 0.8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
ม8×30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | ม8×35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
ม16×55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
ม16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | ม16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | ม20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | ม20×85 | พ.ศ. 2383 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | ม20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
ม20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
