รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z9
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z9 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.24-146KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-495mm |
ความหนา (มม.): |
37-77 |
ขนาดเจาะ: |
19-1000mm |
แรงบิด (kNm: |
14-1000 |
หมายเลขรุ่น: |
ชุดล็อค Z9 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.24-146KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-495mm |
ความหนา (มม.): |
37-77 |
ขนาดเจาะ: |
19-1000mm |
แรงบิด (kNm: |
14-1000 |

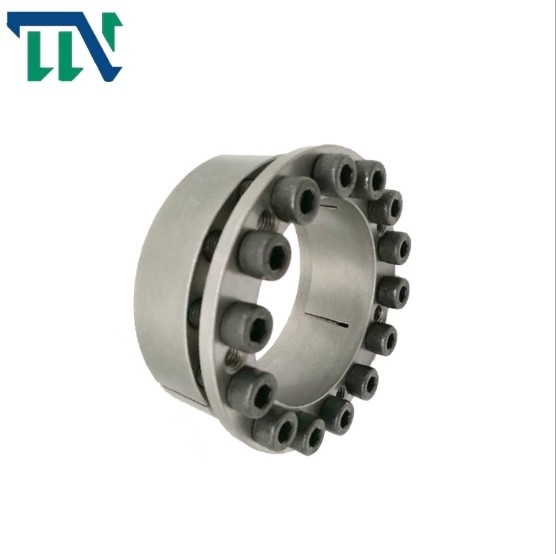

Z9 Power Lock Keyless Power Lock Coupling อุปกรณ์ล็อคที่ใช้สำหรับ Mine Drum
คุณสมบัติของผลิตภัณฑ์
ชุดล็อคเป็นอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจหลักการและจุดประสงค์ของมันคือเพื่อสร้างแรงจับยึดขนาดใหญ่ระหว่างวงแหวนในกับเพลา และระหว่างวงแหวนรอบนอกกับฮับผ่านการทำงานของสลักเกลียวความตึงที่มีความแข็งแรงสูง เพื่อให้เกิดการเชื่อมต่อแบบไม่ต้องใช้กุญแจระหว่างชิ้นส่วนและเพลาเมื่อรับภาระ แรงบิด แรงในแนวแกน หรือโหลดรวมของทั้งสองจะถูกส่งโดยแรงดันรวมของชุดล็อคกับชิ้นส่วนและเพลาและแรงเสียดทานที่มาพร้อมกันการเชื่อมต่อชุดล็อคมีข้อดีดังต่อไปนี้: ความแม่นยำในการตั้งศูนย์สูงติดตั้ง/ปรับ/ถอดประกอบได้สะดวกการเชื่อมต่อที่มีความแข็งแรงสูง เสถียร และเชื่อถือได้ในกรณีโอเวอร์โหลด สามารถป้องกันอุปกรณ์จากความเสียหาย เหมาะอย่างยิ่งสำหรับการส่งของหนัก
วิธีการติดตั้ง
1. ขั้นแรก เช็ดพื้นผิวของชุดล็อคและพื้นผิวข้อต่อของชิ้นส่วนที่เชื่อมต่อ แล้วทาน้ำมันหล่อลื่นบางๆ อย่างสม่ำเสมอ (โดยไม่ใช้โมลิบดีนัมไดซัลไฟด์หรือสารเติมแต่งซิลิกอน)
2. ดันส่วนที่ต่อต่อเข้ากับเพลาเพื่อให้ไปถึงตำแหน่งที่ระบุในการออกแบบติดตั้งชุดล็อคที่คลายโบลต์ลงในพื้นที่เชื่อมต่ออย่างราบรื่นเพื่อป้องกันการเอียงของชิ้นส่วนที่เชื่อมต่อ จากนั้นขันโบลต์ให้แน่นด้วยมือ
3. ประแจแรงบิดจะใช้สำหรับล็อคสลักเกลียวประกอบขันสลักเกลียวให้แน่นในแนวทแยง ขวาง และสม่ำเสมอ และทำตามขั้นตอน: (1) ขันให้แน่นด้วยค่า 1 / MA;(2) ขันให้แน่นด้วยค่า 1/2mA;(3) ขันให้แน่นด้วยค่า Ma(4) ตรวจสอบสลักเกลียวทั้งหมดที่มีค่า Ma
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
|||||||
| d | ดี | หลี่ | หลี่1 | อี | บี |
ขนาด |
จำนวน |
F1(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| มม | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 น. | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | ม16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
ม16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
ม16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
ม20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
