รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: Z17A
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z17A |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.5-179.5KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-710mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
30-6000MM |
แรงบิด (kNm: |
64-1265 |
หมายเลขรุ่น: |
ชุดล็อค Z17A |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.5-179.5KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-710mm |
ความหนา (มม.): |
60-155 |
ขนาดเจาะ: |
30-6000MM |
แรงบิด (kNm: |
64-1265 |

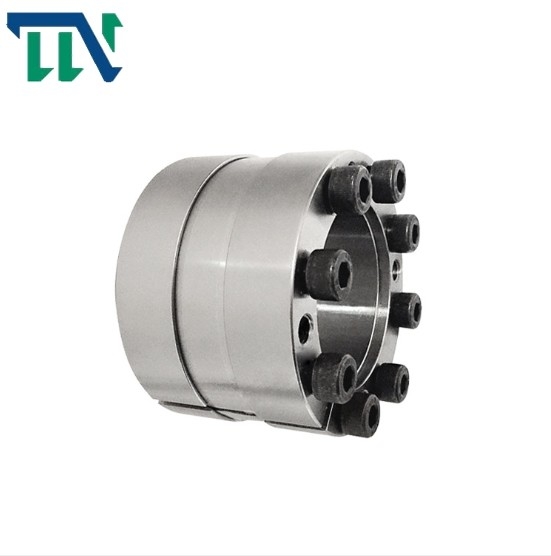

Z17 A อุปกรณ์ล็อคแบบไม่ใช้กุญแจ Power Lock Assembly
คุณสมบัติของผลิตภัณฑ์
เมื่อติดตั้งปลอกข้อต่อขยายในทิศทางตามแนวแกน มันสามารถปรับขนาดตำแหน่งที่ต้องการของทิศทางแกนและ
ตำแหน่งสัมพัทธ์ของชิ้นส่วนโดยไม่มีการตรึงตามแนวแกนด้วยการขยายขอบเขตการใช้งาน การเชื่อมต่อที่ซับซ้อนทุกประเภทใน
สามารถเปลี่ยนเครื่องจักรได้ด้วยการขยายตัวพิเศษและปลอกข้อต่อแน่นลดความซับซ้อนของโครงสร้างการส่งกำลังหรือกลายเป็นส่วนสำคัญของส่วนประกอบทางกล เช่น คัปปลิ้งไดอะแฟรมแบบไม่มีฟันเฟือง
คุณสมบัติทางกลของสกรูยึดชุดล็อค Z17 I. คำแนะนำในการใช้งาน
1. โปรดอ่านคำแนะนำนี้อย่างละเอียดก่อนใช้งาน
2. ยืนยันว่าผลิตภัณฑ์ปัจจุบันสอดคล้องกับรุ่นของเครื่องจักรที่กำหนดค่าหรือไม่
3. ห้ามใช้โมลิบดีนัมหรือซิลิกอนที่มีสารเติมแต่งในส่วนประกอบของชุดล็อค
4. ระดับประสิทธิภาพที่กำหนดของผลิตภัณฑ์นี้คือ 1.2 สลักเกลียวเกรด 9 จะถูกแทนที่ด้วยสลักเกลียวอื่น ๆ
5. ผลิตภัณฑ์นี้ไม่มีฟังก์ชันการจัดตำแหน่งกึ่งกลางหากคุณต้องการฟังก์ชันนี้ โปรดออกแบบบนดุมล้อด้วยตัวเอง
6. อย่าเคาะแรงระหว่างการติดตั้งชุดล็อค
7. พิกัดความเผื่อในการเลือกเพลาและดุมล้อคือ H8 / H8;
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内 六 角 螺 钉 สลักเกลียวหัวหกเหลี่ยมภายใน |
额定负荷 จัดอันดับโหลด |
Pf (N/mm2) |
จี
(กิโลกรัม) |
||||||||
| d | ดี | หลี่1 | หลี่2 | หลี่3 | หลี่4 |
格 ขนาด |
量 จำนวน |
เอ็มอา น·ม |
Ft(กิโลนิวตัน) |
เอ็มt(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
