รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z18
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z18 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
1.5-71KG |
เส้นผ่านศูนย์กลางภายนอก: |
75-405mm |
ความหนา (มม.): |
72-197mm |
ขนาดเจาะ: |
45-320mm |
แรงบิด (kNm: |
3.9-470 |
หมายเลขรุ่น: |
ชุดล็อค Z18 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
1.5-71KG |
เส้นผ่านศูนย์กลางภายนอก: |
75-405mm |
ความหนา (มม.): |
72-197mm |
ขนาดเจาะ: |
45-320mm |
แรงบิด (kNm: |
3.9-470 |

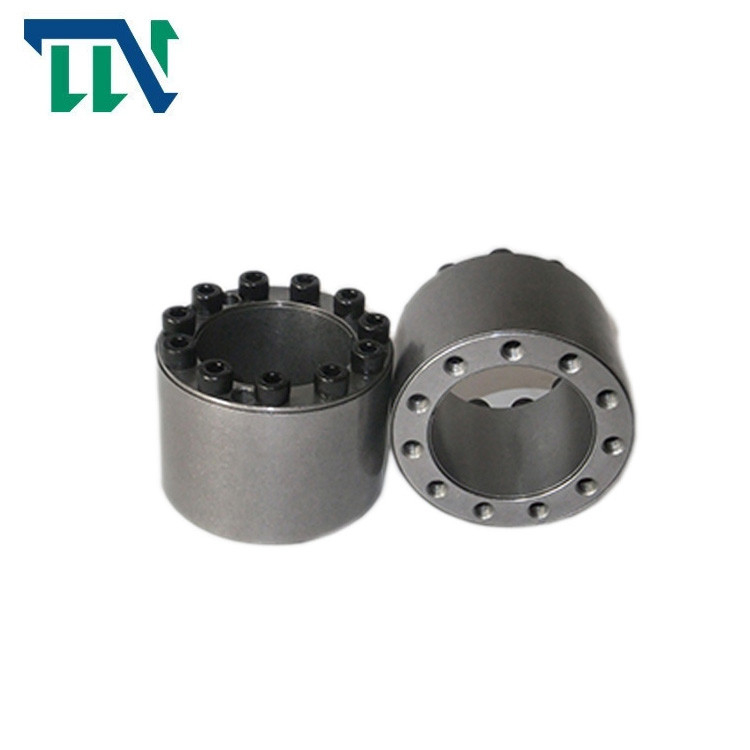

Z18 Keyless Locking Device Power Lock Assembly
คุณสมบัติของผลิตภัณฑ์
Locking Assembly เป็นฐานทางกลขั้นสูงที่ใช้กันอย่างแพร่หลายในโลกสำหรับการมีเพศสัมพันธ์ทางกลภายใต้ภาระต่างๆสหรัฐอเมริกา เยอรมนี ญี่ปุ่น และประเทศที่มีอุตสาหกรรมที่พัฒนาแล้วมากขึ้นใช้เทคโนโลยีใหม่นี้ในเครื่องจักรที่ใช้งานหนักเป็นอันดับแรกได้ขยายไปสู่อุตสาหกรรมเครื่องจักรอื่นๆLocking Assembly เริ่มขึ้นในระดับสากลในช่วงต้นทศวรรษ 1970ประเทศจีนพัฒนาผลิตภัณฑ์ในช่วงต้นทศวรรษ 1980 โดยเริ่มแรกส่งเสริมและนำไปใช้ในเครื่องจักรกลหนักต่างๆ
ชุดล็อค z-series ที่ผลิตโดยบริษัทส่งกำลัง Changzhou tianniu อาศัยมาตรฐานทางเทคนิคที่เชื่อถือได้ในยุโรป และทำการปรับปรุงอย่างสร้างสรรค์ในผลิตภัณฑ์ทางวิทยาศาสตร์บริษัทส่วนใหญ่ผลิตมาตรฐานยูโร JB (GB) มาตรฐานสหรัฐอเมริกา และผลิตภัณฑ์ชุดประกอบการล็อกที่ไม่ได้มาตรฐานต่างๆผลิตภัณฑ์ส่งออกไปยังสหภาพยุโรป สหรัฐอเมริกา ออสเตรเลีย เอเชียตะวันออกเฉียงใต้ ฮ่องกง ไต้หวัน และประเทศและภูมิภาคอื่นๆปัจจุบัน องค์กรครอบคลุมพื้นที่ 1000 ตารางเมตร และมีเครื่องมือเครื่อง CNC ต่าง ๆ เครื่องมือวัดความแม่นยำสูง และอุปกรณ์วัดพิเศษบริษัทได้พัฒนาและผลิตชุดมาตรฐานมากกว่า 30 ชุดอย่างต่อเนื่องและข้อมูลจำเพาะหลายพันชุดสำหรับชุดล็อคเป็นผู้ผลิตชุดล็อคมืออาชีพขนาดใหญ่ในประเทศจีน
| แบบอย่าง | Z18 Cone Clamping Elements | |
| แรงกดบนเพลา (N/mm2) | 120 | |
| แรงกดบนฮับ (N/mm2) | 92-108 | |
| โหลดสูงสุด (kN.m) | บังคับ | 174-2930 |
| แรงบิด | 3.9-470 | |
| ขนาดการแข่งขันภายใน (มม.) | 45-320 | |
| ขนาดการแข่งขันภายนอก (มม.) | 75-405 | |
| ความหนา (มม.) | 72-197 | |
| น้ำหนัก (กิโลกรัม) | 1.5-71 | |
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
บัญชีผู้ใช้นี้เป็นส่วนตัว สลักเกลียวหัวหกเหลี่ยมภายใน |
定 เรท |
荷 โหลด |
Pf (N/mm2) |
จี
(กิโลกรัม) |
||||||
| d | ดี | ฉัน | หลี่ |
格 ขนาด |
量 จำนวน |
เอ็มอา น·ม |
Ft(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | พ.ศ. 2423 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | พ.ศ. 2423 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
