รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z20
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z20 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.37-9.2KG |
เส้นผ่านศูนย์กลางภายนอก: |
60-260mm |
ความหนา (มม.): |
72-197mm |
ขนาดเจาะ: |
25-160mm |
แรงบิด (kNm: |
17-145 |
หมายเลขรุ่น: |
ชุดล็อค Z20 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.37-9.2KG |
เส้นผ่านศูนย์กลางภายนอก: |
60-260mm |
ความหนา (มม.): |
72-197mm |
ขนาดเจาะ: |
25-160mm |
แรงบิด (kNm: |
17-145 |

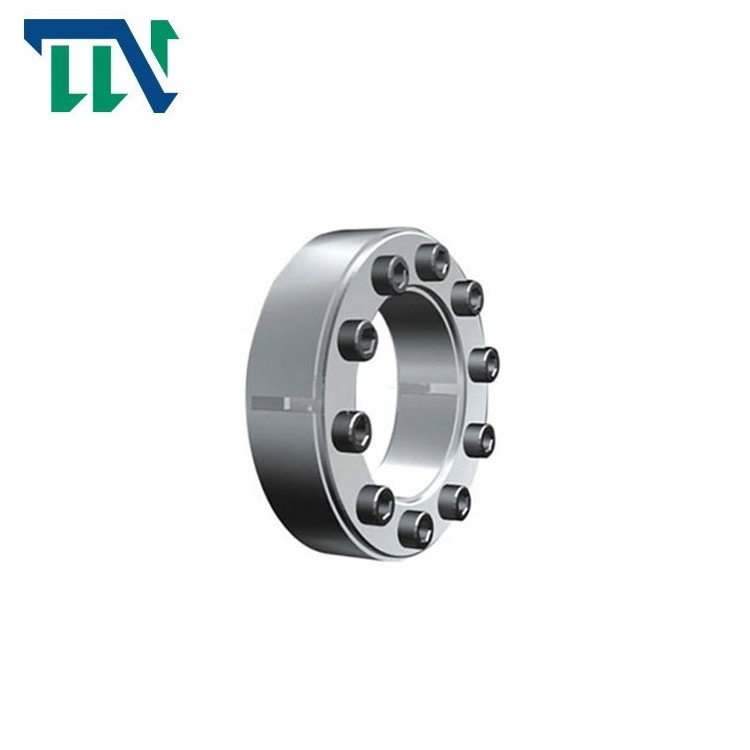

Z20 Keyless Locking Device Power Lock Assembly
คุณสมบัติของผลิตภัณฑ์
ชุดล็อค z-series ที่ผลิตโดย บริษัท ส่งสัญญาณ Changzhou tianniu เป็นโครงสร้างการเชื่อมต่อแบบไม่ใช้กุญแจภายใต้การกระทำของแรงในแนวแกน ปลอกด้านในและด้านนอกจะหดตัวและขยายตัวอย่างใกล้ชิดกับเพลาและดุมล้อ เพื่อสร้างแรงเสียดทานที่เพียงพอในการส่งแรงบิดและแรงในแนวแกน เพื่อให้บรรลุวัตถุประสงค์ของการทำงานของกลไก
คุณสมบัติ: ประสิทธิภาพการเชื่อมต่อที่ดีตรงกลาง;ไม่ต้องใช้ความร้อนระหว่างการประกอบสะดวกในการถอดประกอบหรือปรับตำแหน่งสัมพัทธ์ระหว่างเพลากับฮับไม่มีความเข้มข้นของความเครียดความจุแบริ่งที่แข็งแกร่งการใช้งาน: เมื่อฮับเชื่อมต่อกับเพลา จะทำหน้าที่ปิดอย่างแน่นหนาหลังจากขันด้วยสลักเกลียวให้แน่นเนื่องจากผลิตภัณฑ์เป็นพื้นผิวทรงกรวยหรือโครงสร้างทรงกรวย จึงเปลี่ยนเป็นแรงในแนวรัศมีผ่านการเคลื่อนที่ของแรงตามแนวแกน ส่งผลให้เกิดแรงเสียดทานและเป็นไปตามข้อกำหนดของแรงบิดเมื่อถอดประกอบ ให้คลายสลักเกลียวทั้งหมดไม่จำเป็นต้องถอดสลักเกลียวจากนั้นขันสลักเกลียวที่เหมาะสมลงในรูถอดประกอบด้วยประแจอัลเลนแล้วคลายชิ้นส่วนที่ถอดออก
พารามิเตอร์ผลิตภัณฑ์
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด | จี (กิโลกรัม) | ||||||||
| d | ดี | ดี1 | หลี่1 | หลี่ | หลี่2 |
ขนาด |
จำนวน |
เอ็มอา (น·ม) |
เอ็มt(kN·m) | F1(กิโลนิวตัน) | |
| มม | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | M6×18 | 9 | 17 | 0.20 | 22 | 0.37 |
| 30 | 65 | 42.5 | 9 | 0.30 | 24 | 0.42 | |||||
| 35 | 72 | 47.5 | 12 | 0.50 | 35 | 0.48 | |||||
| 40 | 78 | 52.5 | 15 | 0.60 | 40 | 0.54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | M8×22 | 12 | 41 | 1.0 | 55 | 0.92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
