รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: RLK132
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค RLK132 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.27-6.7KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-200mm |
ขนาด: |
M4 M6 M8 M10 |
ขนาดเจาะ: |
20-150mm |
แรงบิด (kNm: |
30-380 |
หมายเลขรุ่น: |
ชุดล็อค RLK132 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.27-6.7KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-200mm |
ขนาด: |
M4 M6 M8 M10 |
ขนาดเจาะ: |
20-150mm |
แรงบิด (kNm: |
30-380 |

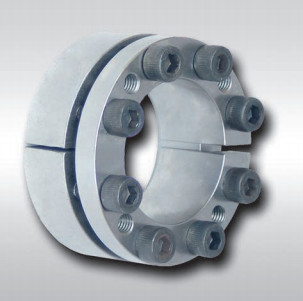

RLK132 ล็อคน็อตแบริ่งอุปกรณ์ล็อคเพลามาตรฐาน
คุณสมบัติของผลิตภัณฑ์
Locking Assembly เป็นการเชื่อมต่อรูปแบบใหม่มันอาศัยการขันสลักเกลียวความแข็งแรงสูงเพื่อสร้างแรงดันบวกระหว่างชุดล็อคกับเพลาหรือระหว่างพื้นผิวตัวเรือน ซึ่งมาพร้อมกับแรงเสียดทานและอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจที่รับน้ำหนักบรรทุกมีข้อดีและลักษณะเฉพาะหลายประการเมื่อเปรียบเทียบกับวิธีการเชื่อมต่อทางกลแบบดั้งเดิมของการรบกวนทั่วไปโดยไม่มีพันธะและพันธะ
คำแนะนำในการป้องกัน
1. หลังการติดตั้ง เคลือบหน้าสัมผัสของชุดล็อคและหัวน๊อตด้วยคราบน้ำมันป้องกันสนิมสำหรับเครื่องจักรที่ทำงานในที่โล่งหรือในสภาพแวดล้อมการทำงานที่ไม่ดี หน้าสัมผัสของปลอกต่อขยายต้องเคลือบด้วยน้ำมันป้องกันสนิมเป็นประจำ
2. สำหรับชุดล็อคที่ต้องทำงานในสื่อที่มีฤทธิ์กัดกร่อน ต้องใช้การป้องกันพิเศษ (เช่น การเพิ่มแผ่นปิด) เพื่อป้องกันไม่ให้ชุดล็อคเกิดสนิม
ข้อควรระวังด้านความปลอดภัยและการนำกลับมาใช้ใหม่
1. หากใช้ผลิตภัณฑ์นี้กับเครื่องจักรยกหรือบรรทุกบนเครื่องจักร ควรตั้งค่าอุปกรณ์ความปลอดภัยเพื่อความปลอดภัย
2. ห้ามคลายสลักเกลียวภายใต้ภาระโดยเด็ดขาด
ในระหว่างการนำกลับมาใช้ใหม่ ชุดล็อคสามารถใช้ได้เมื่อได้รับการยืนยันแล้วว่าไม่มีสิ่งสกปรก การกัดกร่อน และความเสียหายเกรด 12.9
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||
| d | ดี | หลี่ | หลี่1 | หลี่2 |
ขนาด |
จำนวน |
F1(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| มม | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 น | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 น | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 น | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 น | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
