รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: RLK200
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค RLK200 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.2-146KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-1100mm |
ขนาด: |
M4 M6 M8 M10 |
ขนาดเจาะ: |
19-1000mm |
แรงบิด (kNm: |
0.25-2000 |
หมายเลขรุ่น: |
ชุดล็อค RLK200 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.2-146KG |
เส้นผ่านศูนย์กลางภายนอก: |
47-1100mm |
ขนาด: |
M4 M6 M8 M10 |
ขนาดเจาะ: |
19-1000mm |
แรงบิด (kNm: |
0.25-2000 |

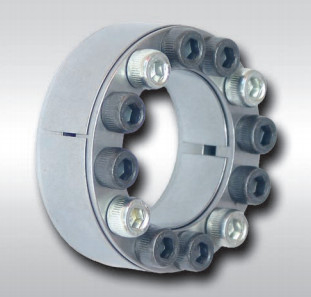

RLK133 ล็อคน็อตแบริ่งอุปกรณ์ล็อคเพลามาตรฐาน
คุณสมบัติของผลิตภัณฑ์
ชุดประกอบอุปกรณ์ล็อคชนิด Z2 ประกอบด้วยสี่ชิ้นพร้อมวงแหวนทรงกรวยสองอันภายในสองชุดผ่านชุดสกรูขันให้แน่น
ชุดล็อคเป็นส่วนประกอบพื้นฐานขั้นสูงที่ใช้กันอย่างแพร่หลายในการเชื่อมต่อทางกลภายใต้ภาระหนักในโลกในการเชื่อมต่อของล้อและเพลา เป็นอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจที่รับรู้การส่งน้ำหนักโดยการขันสลักเกลียวความแข็งแรงสูงให้แน่นเพื่อสร้างแรงดันและแรงเสียดทานที่เกิดขึ้นระหว่างพื้นผิวที่บรรจุ
เหมาะกับงานหนัก
เหมาะอย่างยิ่งสำหรับแรงบิดสลับ
การใช้งานทั่วไป: มู่เล่ ดรัมสายพาน
ระบบแรงบิด
การเชื่อมต่อแอสเซมบลีล็อคแบบยืดหยุ่นเป็นวิธีการเชื่อมต่อที่ค่อนข้างใหม่และการขันแน่นมีการใช้กันอย่างแพร่หลายในการประมวลผลเฟืองเนื่องจากมีโครงสร้างที่เรียบง่าย ความแม่นยำในการตั้งศูนย์สูง แรงบิดในการส่งขนาดใหญ่ การยึดจับที่เชื่อถือได้ และการประกอบและถอดประกอบที่สะดวกในกระบวนการของการประมวลผลเกียร์ เนื่องจากวิธีการออกแบบเชิงประจักษ์แบบดั้งเดิมขาดความสัมพันธ์ระหว่างความเค้นของส่วนประกอบล็อคแบบยืดหยุ่นที่แท้จริงและปริมาณของการขยายตัวเมื่อออกแบบชุดล็อคแบบยืดหยุ่น อัตราเศษของส่วนประกอบล็อคแบบยืดหยุ่นสูงและอายุการใช้งานคือ สั้น.ในมุมมองของสถานการณ์นี้ ความสัมพันธ์ระหว่างความแข็งแรงของส่วนประกอบล็อคแบบยืดหยุ่นและการขยายตัวได้รับการวิเคราะห์เชิงคุณภาพโดยใช้ซอฟต์แวร์ไฟไนต์เอลิเมนต์ ANSYS และเสนอแผนสามแผนเพื่อปรับปรุงปลอกขยายดั้งเดิมการวิเคราะห์ตัวอย่างแสดงให้เห็นว่าความเค้นและการขยายตัวของส่วนประกอบล็อคแบบยืดหยุ่นเพิ่มขึ้นตามการเคลื่อนตัวของร่างกายที่เพิ่มขึ้นขอแนะนำว่าการขยายชุดล็อคสามารถทำได้โดยการยืดแมนเดรล 0.15 มม. ในการประมวลผลจริง และมั่นใจในความปลอดภัยของปลอกขยายขณะนี้ปัจจัยด้านความปลอดภัยของชุดล็อคคือ 1.50 และการขยายตัวสูงสุดของชุดล็อคคือ 0.032 มม. ซึ่งให้
| แบบอย่าง | Z2 Cone Clamping Elements | |
| แรงกดบนเพลา (N/mm2) | 120 | |
| แรงกดบนฮับ (N/mm2) | 92-108 | |
| โหลดสูงสุด (kN.m) | บังคับ | 31-1124 |
| แรงบิด | 0.298-257.399 | |
| ขนาดการแข่งขันภายใน (มม.) | 19-280 | |
| ขนาดการแข่งขันภายนอก (มม.) | 47-355 | |
| ความหนา (มม.) | 26-84 | |
| น้ำหนัก (กิโลกรัม) | 0.2-19.2 | |
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内六角螺钉สลักเกลียวหัวหกเหลี่ยมภายใน |
额 定 负 荷 จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||
|
d |
ดี |
l |
หลี่ |
หลี่1 |
规 格 ขนาด |
数量 จำนวน |
F1 (กิโลนิวตัน) |
เอ็มt (kN·m) |
|||
|
mm |
|||||||||||
|
19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0.25 |
220 |
14 |
0.20 |
|
20 |
0.27 |
210 |
0.23 |
||||||||
|
22 |
0.30 |
195 |
0.24 |
||||||||
|
25 |
50 |
9 |
30 |
0.38 |
190 |
0.25 |
|||||
|
28 |
55 |
10 |
33 |
0.47 |
185 |
0.29 |
|||||
|
30 |
0.50 |
175 |
0.30 |
||||||||
|
35 |
60 |
12 |
40 |
0.70 |
180 |
0.32 |
|||||
|
38 |
63 |
15 |
46 |
0.88 |
185 |
0.33 |
|||||
|
40 |
65 |
0.92 |
180 |
0.34 |
|||||||
|
42 |
72 |
20 |
24 |
33.5 |
M8×22 |
12 |
65 |
1.36 |
200 |
35 |
0.48 |
|
45 |
75 |
71 |
1.62 |
210 |
0.57 |
||||||
|
50 |
80 |
72 |
1.77 |
190 |
0.60 |
||||||
|
55 |
85 |
15 |
83 |
2.27 |
200 |
0.63 |
|||||
|
60 |
90 |
2.47 |
180 |
0.69 |
|||||||
|
65 |
95 |
16 |
93 |
3.04 |
190 |
0.73 |
|||||
|
70 |
110 |
24 |
28 |
39 |
M10×25 |
15 |
130 |
1.60 |
210 |
70 |
1.26 |
|
75 |
115 |
131 |
4.90 |
195 |
1.33 |
||||||
|
80 |
120 |
132 |
5.20 |
180 |
140 |
||||||
|
85 |
125 |
16 |
147 |
6.30 น |
195 |
1.49 |
|||||
|
90 |
130 |
16 |
148 |
6.60 |
180 |
1.53 |
|||||
|
95 |
135 |
18 |
167 |
7.90 |
195 |
1.62 |
|||||
|
100 |
145 |
29 |
33 |
47.0 |
M12×30 |
15 |
190 |
9.60 |
195 |
125 |
2.01 |
|
105 |
150 |
191 |
9.98 |
185 |
2.10 |
||||||
|
110 |
155 |
192 |
10.50 |
180 |
2.15 |
||||||
|
120 |
165 |
16 |
218 |
13.10 |
185 |
2.35 |
|||||
|
125 |
170 |
18 |
220 |
13.78 |
180 |
2.95 |
|||||
|
130 |
180 |
34 |
38 |
52.0 |
M12×35 |
20 |
272 |
17.60 |
165 |
125 |
3.51 |
|
140 |
190 |
22 |
298 |
20.90 |
3.85 |
||||||
|
150 |
200 |
24 |
324 |
24.20 |
170 |
4.07 |
|||||
|
160 |
210 |
27 |
350 |
28.00 |
4.3 |
||||||
|
170 |
225 |
38 |
44 |
60 |
M14×40 |
22 |
386 |
32.80 |
160 |
190 |
5.78 |
|
180 |
235 |
24 |
420 |
37.80 |
165 |
6.05 |
|||||
|
190 |
250 |
46 |
52 |
68 |
28 |
490 |
46.50 |
150 |
8.25 |
||
|
200 |
260 |
30 |
525 |
52.50 |
8.65 |
||||||
|
210 |
275 |
50 |
56 |
74 |
M16×55 |
24 |
599 |
62.89 |
151 |
295 |
10.10 |
|
220 |
285 |
26 |
620 |
68.00 |
150 |
11.22 |
|||||
|
240 |
305 |
30 |
715 |
85.50 |
160 |
12.20 |
|||||
|
250 |
315 |
32 |
768 |
96.00 |
162 |
12.70 |
|||||
|
260 |
325 |
34 |
800 |
104.00 น |
165 |
13.20 |
|||||
|
280 |
355 |
60 |
66 |
86.5 |
M18×60 |
32 |
915 |
128.00 |
145 |
405 |
19.20 |
|
300 |
375 |
36 |
1020 |
153.00 น |
150 |
20.50 |
|||||
|
320 |
405 |
72 |
78 |
100.5 |
M20×75 |
1310 |
210.00 |
580 |
29.60 |
||
|
340 |
425 |
224.00 น |
145 |
31.10 |
|||||||
|
360 |
455 |
84 |
90 |
116.0 |
M22×80 |
1630 |
294.00 |
780 |
42.20 |
||
|
380 |
475 |
1620 |
308.00 |
135 |
44.00 น |
||||||
|
400 |
495 |
1610 |
322.00 |
130 |
46.00 |
||||||
|
420 |
515 |
40 |
1780 |
374.00 |
135 |
50.00 |
|||||
|
450 |
555 |
96 |
102 |
130 |
M24×90 |
2050 |
461.25 |
124 |
1000 |
65.00 |
|
|
480 |
585 |
42 |
2160 |
518.40 |
71.00 |
||||||
|
500 |
605 |
44 |
2240 |
560.00 |
123 |
72.60 |
|||||
|
530 |
640 |
45 |
2330 |
617.00 |
121 |
83.60 |
|||||
|
560 |
670 |
48 |
2440 |
680.00 |
120 |
85.00 |
|||||
|
600 |
710 |
50 |
2580 |
775.00 |
118 |
91.00 |
|||||
|
630 |
740 |
52 |
2680 |
844.00 |
117 |
94.00 |
|||||
|
670 |
780 |
56 |
2820 |
944.00 |
116 |
101.00 |
|||||
|
710 |
820 |
60 |
2970 |
1050.00 |
115 |
106.00 |
|||||
|
750 |
860 |
62 |
3130 |
1173.00 |
115 |
112.00 |
|||||
|
800 |
910 |
66 |
3260 |
1300.00 |
112 |
118.00 |
|||||
|
850 |
960 |
70 |
3500 |
1487.00 |
113 |
125.00 |
|||||
|
900 |
1010 |
75 |
3680 |
1650.00 |
112 |
132.00 |
|||||
|
950 |
1060 |
80 |
3870 |
1838.00 |
112 |
139.00 |
|||||
|
1000 |
1110 |
82 |
4000 |
2000.00 |
110 |
146 |
