รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: RLK402
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค RLK402 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.42-34.3KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-326mm |
ความหนา (มม.): |
24-140mm |
ขนาดเจาะ: |
25-260mm |
แรงบิด (kNm: |
0.84-240 |
หมายเลขรุ่น: |
ชุดล็อค RLK402 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.42-34.3KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-326mm |
ความหนา (มม.): |
24-140mm |
ขนาดเจาะ: |
25-260mm |
แรงบิด (kNm: |
0.84-240 |

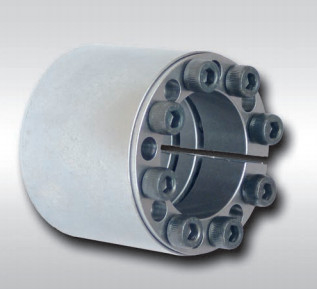

RLK402 ล็อคน็อตแบริ่งอุปกรณ์ล็อคเพลามาตรฐาน
แนะนำผลิตภัณฑ์
คำแนะนำในการใช้งาน
1. โปรดอ่านคำแนะนำนี้อย่างละเอียดก่อนใช้งาน
2. ยืนยันว่าผลิตภัณฑ์ปัจจุบันสอดคล้องกับรุ่นของเครื่องจักรที่กำหนดค่าหรือไม่
3. ห้ามใช้โมลิบดีนัมหรือซิลิกอนที่มีสารเติมแต่งในส่วนประกอบของชุดล็อค
4. ระดับประสิทธิภาพที่กำหนดของผลิตภัณฑ์นี้คือ 1.2 สลักเกลียวเกรด 9 จะถูกแทนที่ด้วยสลักเกลียวอื่น ๆ
5. ผลิตภัณฑ์นี้ไม่มีฟังก์ชันการจัดตำแหน่งกึ่งกลางหากคุณต้องการฟังก์ชันนี้ โปรดออกแบบบนดุมล้อด้วยตัวเอง
6. อย่าเคาะแรงระหว่างการติดตั้งชุดล็อค
7. พิกัดความเผื่อในการเลือกเพลาและดุมล้อคือ H8 / H8
ตั้งศูนย์กลางฮับไปที่เพลาช่องคู่เพื่อความแม่นยำในการตั้งศูนย์สูง
ประกอบได้หลายครั้ง
แรงบิดส่งสูงสุด
สำหรับงานหนัก
ไม่มีการเคลื่อนตัวตามแนวแกนระหว่างดุมล้อและเพลาระหว่างขั้นตอนการจับยึด
คุณภาพการตัดเฉือนสูงสุด
แรงบิดที่ส่งผ่านได้ 50 500 Nm สูงถึง 1 701 000 Nm
สำหรับเส้นผ่านศูนย์กลางเพลาระหว่าง 130 มม. ถึง 600 มม.
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ชุดล็อค RLK402 / Z12 | |
| แรงกดบนเพลา (N/mm2) | 252-136 | |
| แรงกดบนฮับ (N/mm2) | 88-130 | |
| โหลดสูงสุด (kN.m) | บังคับ | 55-2400 |
| แรงบิด | 0.7-362.3 | |
| ขนาดการแข่งขันภายใน (มม.) | 25-300 | |
| ขนาดการแข่งขันภายนอก (มม.) | 50-375 | |
| ความหนา (มม.) | 51-197 | |
| น้ำหนัก (กิโลกรัม) |
0.5-49.7 |
|
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||
| d | ดี | ฉัน | หลี่ | หลี่1 |
ขนาด |
จำนวน |
Ft(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| mm | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
