รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรีส์ TLK134
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค TLK134 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
14-50mm |
น้ำหนัก: |
0.37-1.02KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-80mm |
ขนาด: |
M6 M8 |
แรงบิด (kNm: |
0.014-15.7 |
หมายเลขรุ่น: |
ชุดล็อค TLK134 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
14-50mm |
น้ำหนัก: |
0.37-1.02KG |
เส้นผ่านศูนย์กลางภายนอก: |
55-80mm |
ขนาด: |
M6 M8 |
แรงบิด (kNm: |
0.014-15.7 |

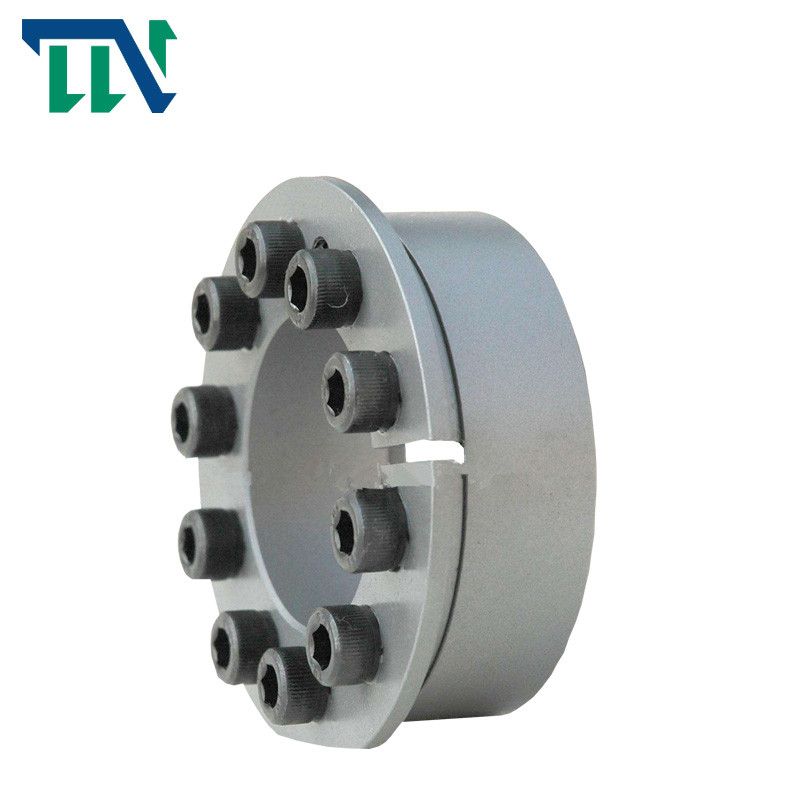

TLK 134 Locking Assembly แคลมป์ยึดตัวเองอยู่ตรงกลางสำหรับเครื่องจักรทางโลหการ
TLK134 Series Lock Nut Bearing อุปกรณ์ล็อคเพลามาตรฐาน
แนะนำผลิตภัณฑ์
Tianniu เริ่มพัฒนาปลอกขยายทุกประเภทของมาตรฐานนี้ในปี 1987
หลังจากฝึกฝนมาเกือบ 20 ปี ก็ได้เสร็จสิ้นการพัฒนามาตรฐานนี้หลากหลายรูปแบบและส่งเสริมสิ่งทอ, บรรจุภัณฑ์, อาหาร, อุตสาหกรรมเบา, โลหะ, การผลิตกระดาษ, การพิมพ์, เครื่องมือกล, ศูนย์เครื่องจักรกล, เครื่องมือเครื่องตีขึ้นรูป, เครื่องจักรโลหะและเครื่องจักรทั่วไปและเครื่องจักรอื่น ๆ, ได้รับชื่อเสียงที่ดีและส่งเสริมผลิตภัณฑ์อุตสาหกรรมเครื่องจักรทักษะดีขึ้นและตาม
ความต้องการของผู้ใช้พิเศษ การพัฒนาปลอกข้อต่อขยายที่ไม่ได้มาตรฐาน
การเลือกชุดล็อคควรเป็นไปตามข้อกำหนดต่อไปนี้:
ก. แรงบิดในการส่ง: MT ≥ M
B. แรงตามแนวแกนของแบริ่ง: ฟุต ≥ FX
C. แรงส่ง: ฟุต ≥ f2x + (MD / 2x10-3) 2
D. แบริ่งแรงรัศมี: Pt ≥ FR / d1x103 โดยที่:
M ￣ แรงบิดที่จะส่ง kn · m;
FX ￣ แรงตามแนวแกนที่จะแบกรับ kn;
FT ￣ แรงรัศมีที่จะแบกรับ kn;
แรงบิดสูงสุดของชุดล็อค MT ￣ kn · m;
แรงตามแนวแกนของชุดล็อค FT ￣เคเอ็น;
ง.|เส้นผ่านศูนย์กลางด้านในและความกว้างวงแหวนด้านในของชุดล็อค, มม.
แรงกดบนพื้นผิวข้อต่อระหว่างชุดล็อค Pt ￣ กับเพลา N / mm2
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ชุดล็อค RLK603 | |
| โหลดสูงสุด (kN.m) | บังคับ | 5-3500 |
| แรงบิด | 0.025-517 | |
| ขนาดการแข่งขันภายใน (มม.) | 14-360 | |
| ขนาดการแข่งขันภายนอก (มม.) | 38-590 | |
| ความหนา (มม.) | 15-175 | |
| น้ำหนัก (กิโลกรัม) | 0.1-186 | |
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内六角螺钉สลักเกลียวหัวหกเหลี่ยมภายใน |
บัญชีผู้ใช้นี้เป็นส่วนตัว จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||||
| d | ดี | หลี่4 | หลี่3 | หลี่2 | ดี1 | หลี่1 |
格 ขนาด |
数量 จำนวน |
Ft(กิโลนิวตัน) |
เอ็มt(kN·m) |
|||
| mm | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
