รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรีส์ TLK200
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค TLK200 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
10-500mm |
น้ำหนัก: |
0.01-16.5 |
เส้นผ่านศูนย์กลางภายนอก: |
13-540mm |
ขนาด: |
M 4 M 6 |
แรงบิด (kNm: |
1.4-1110 |
หมายเลขรุ่น: |
ชุดล็อค TLK200 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
10-500mm |
น้ำหนัก: |
0.01-16.5 |
เส้นผ่านศูนย์กลางภายนอก: |
13-540mm |
ขนาด: |
M 4 M 6 |
แรงบิด (kNm: |
1.4-1110 |

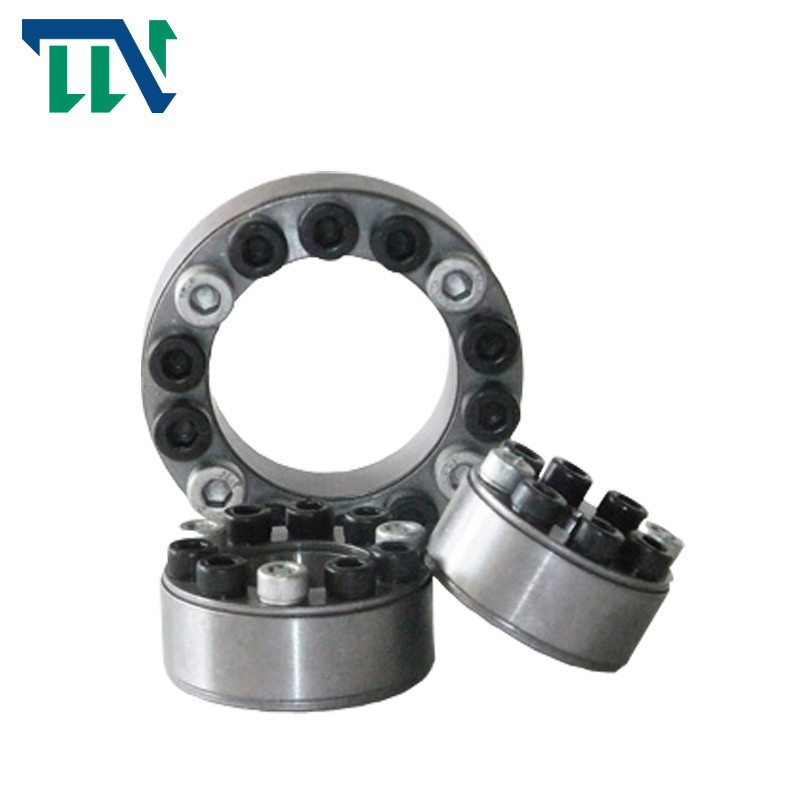

TLK200 อุปกรณ์ล็อคแอสเซมบลี Self-Centering Keyless Clamping
TLK200 Series Lock Nut Bearing อุปกรณ์ล็อคเพลามาตรฐาน
การแนะนำสินค้า
ชุดล็อคเป็นส่วนประกอบพื้นฐานขั้นสูงที่ใช้กันอย่างแพร่หลายในการเชื่อมต่อทางกลภายใต้ภาระหนักในโลกในการเชื่อมต่อของล้อและเพลา เป็นอุปกรณ์เชื่อมต่อแบบไม่ใช้กุญแจที่รับรู้การส่งน้ำหนักโดยการขันสลักเกลียวความแข็งแรงสูงให้แน่นเพื่อสร้างแรงดันและแรงเสียดทานที่เกิดขึ้นระหว่างพื้นผิวที่บรรจุ
เหมาะกับงานหนัก
เหมาะอย่างยิ่งสำหรับแรงบิดสลับ
การใช้งานทั่วไป: มู่เล่ ดรัมสายพาน
ระบบแรงบิด
การติดตั้ง
ติดตั้งปลอกขยาย 1 ตัว 1xt
ติดตั้งปลอกขยาย 2 อัน 1.9xt
ติดตั้งปลอกขยาย 3 ตัว 2.7xt
ติดตั้งปลอกขยาย 4 ตัว 3.6xt
การเลือกชุดล็อคควรเป็นไปตามข้อกำหนดต่อไปนี้:
ก. แรงบิดในการส่ง: MT ≥ M
B. แรงตามแนวแกนของแบริ่ง: ฟุต ≥ FX
C. แรงส่ง: ฟุต ≥ f2x + (MD / 2x10-3) 2
D. แบริ่งแรงรัศมี: Pt ≥ FR / d1x103 โดยที่:
M ￣ แรงบิดที่จะส่ง kn · m;
FX ￣ แรงตามแนวแกนที่จะแบกรับ kn;
FT ￣ แรงรัศมีที่จะแบกรับ kn;
แรงบิดสูงสุดของชุดล็อค MT ￣ kn · m;
แรงตามแนวแกนของชุดล็อค FT ￣เคเอ็น;
ง.|เส้นผ่านศูนย์กลางด้านในและความกว้างวงแหวนด้านในของชุดล็อค, มม.
แรงกดบนพื้นผิวข้อต่อระหว่างชุดล็อค Pt ￣ กับเพลา N / mm2
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ชุดล็อค RLK603 | |
| โหลดสูงสุด (kN.m) | บังคับ | 5-3500 |
| แรงบิด | 0.025-517 | |
| ขนาดการแข่งขันภายใน (มม.) | 14-360 | |
| ขนาดการแข่งขันภายนอก (มม.) | 38-590 | |
| ความหนา (มม.) | 15-175 | |
| น้ำหนัก (กิโลกรัม) | 0.1-186 | |
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
量 จี (กิโลกรัม) |
||||
| d | ดี | หลี่ | l | F1(เคเอ็น) | เอ็มt(KN·m) | |
| mm | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
量 จี (กิโลกรัม) |
||||
| d | ดี | หลี่ | l | F1(เคเอ็น) | เอ็มt(KN·m) | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
量 จี (กิโลกรัม) |
||||
| d | ดี | หลี่ | l | F1(เคเอ็น) | เอ็มt(KN·m) | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
