รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: ซีรีส์ TLK451
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค TLK451 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
70-600mm |
น้ำหนัก: |
2.3-108 |
เส้นผ่านศูนย์กลางภายนอก: |
110-695mm |
ความหนา (มม.): |
24-140mm |
แรงบิด (kNm: |
204-4130 |
หมายเลขรุ่น: |
ชุดล็อค TLK451 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
ขนาดเจาะ: |
70-600mm |
น้ำหนัก: |
2.3-108 |
เส้นผ่านศูนย์กลางภายนอก: |
110-695mm |
ความหนา (มม.): |
24-140mm |
แรงบิด (kNm: |
204-4130 |

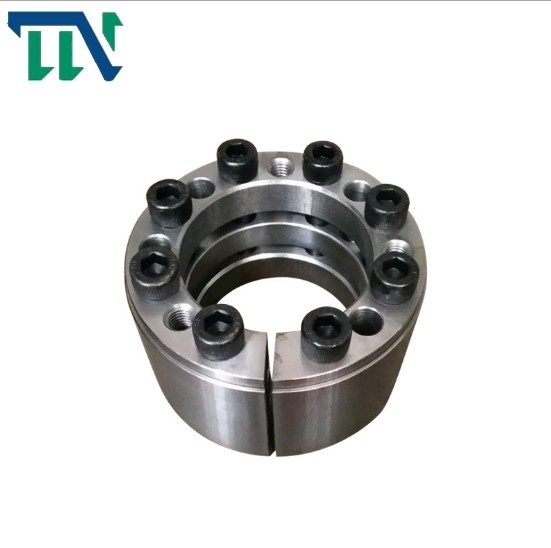

TLK451 Locking Assembly Self-Centering Shaft-Hub Connection Clamping สำหรับเครื่องจักรกล
TLK451 Series Lock Nut Bearing อุปกรณ์ล็อคเพลามาตรฐาน
การแนะนำสินค้า
Tlk451 สอดคล้องกับชุดล็อค Z12 ที่ผลิตโดยโรงงาน Tianniu
เราผลิตชุดล็อคคุณภาพสูงพร้อมประสิทธิภาพด้านต้นทุนและความทนทานสูง
ชุดล็อคสามารถทำงานในช่วงอุณหภูมิ -30ºC ถึง 200ºC
และสามารถทำจากวัสดุต่างๆ ตามสภาพแวดล้อมการทำงานและสื่อต่างๆ
ชุดล็อค z-series ที่ผลิตโดย บริษัท ส่งสัญญาณ Changzhou tianniu เป็นโครงสร้างการเชื่อมต่อแบบไม่ใช้กุญแจภายใต้การกระทำของแรงในแนวแกน ปลอกด้านในและด้านนอกจะหดตัวและขยายตัวอย่างใกล้ชิดกับเพลาและดุมล้อ เพื่อสร้างแรงเสียดทานที่เพียงพอในการส่งแรงบิดและแรงในแนวแกน เพื่อให้บรรลุวัตถุประสงค์ของการทำงานของกลไก
คุณสมบัติ: ประสิทธิภาพการเชื่อมต่อที่ดีตรงกลาง;ไม่ต้องใช้ความร้อนระหว่างการประกอบสะดวกในการถอดประกอบหรือปรับตำแหน่งสัมพัทธ์ระหว่างเพลากับฮับไม่มีความเข้มข้นของความเครียดความจุแบริ่งที่แข็งแกร่งการใช้งาน: เมื่อฮับเชื่อมต่อกับเพลา จะทำหน้าที่ปิดอย่างแน่นหนาหลังจากขันด้วยสลักเกลียวให้แน่นเนื่องจากผลิตภัณฑ์เป็นพื้นผิวทรงกรวยหรือโครงสร้างทรงกรวย จึงเปลี่ยนเป็นแรงในแนวรัศมีผ่านการเคลื่อนที่ของแรงตามแนวแกน ส่งผลให้เกิดแรงเสียดทานและเป็นไปตามข้อกำหนดของแรงบิดเมื่อถอดประกอบ ให้คลายสลักเกลียวทั้งหมดไม่จำเป็นต้องถอดสลักเกลียวจากนั้นขันสลักเกลียวที่เหมาะสมลงในรูถอดประกอบด้วยประแจอัลเลนแล้วคลายชิ้นส่วนที่ถอดประกอบออก
ผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายใน: เครื่องจักรทางวิศวกรรม, เครื่องจักรสิ่งทอ, เครื่องจักรทำเหมือง, เครื่องจักรโลหะ, เครื่องจักรการพิมพ์, เครื่องจักรยาสูบ, เครื่องจักรบรรจุภัณฑ์, เครื่องจักรปลอม, เครื่องรีดเหล็ก, เครื่องมือกลทุกชนิด (ศูนย์เครื่องจักรกล, เครื่องมือเครื่อง CNC ที่เชื่อมต่อกับเซอร์โวมอเตอร์ และสเต็ปปิ้งมอเตอร์) และการเชื่อมต่อระบบส่งกำลังทางกล
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ชุดล็อค RLK603 | |
| โหลดสูงสุด (kN.m) | บังคับ | 5-3500 |
| แรงบิด | 0.025-517 | |
| ขนาดการแข่งขันภายใน (มม.) | 14-360 | |
| ขนาดการแข่งขันภายนอก (มม.) | 38-590 | |
| ความหนา (มม.) | 15-175 | |
| น้ำหนัก (กิโลกรัม) | 0.1-186 | |
พารามิเตอร์ผลิตภัณฑ์
|
基 本 尺 寸 มิติพื้นฐาน |
内六角螺钉สลักเกลียวหัวหกเหลี่ยมภายใน |
บัญชีผู้ใช้นี้เป็นส่วนตัว จัดอันดับโหลด |
Pf (N/mm2) |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||
| d | ดี | ฉัน | หลี่ | หลี่1 |
格 ขนาด |
量 จำนวน |
Ft(กิโลนิวตัน) | เอ็มt(kN·m) | |||
| mm | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
