รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: ซีรีส์ TLK601
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค TLK601 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.15-4.2 |
ขนาดเจาะ: |
14-90mm |
เส้นผ่านศูนย์กลางภายนอก: |
23-112mm |
ขนาด: |
M4 M6 M8 ม. 10 |
แรงบิด (kNm: |
9.7-184 |
หมายเลขรุ่น: |
ชุดล็อค TLK601 |
วัสดุ: |
GCr15 แบริ่งเหล็ก |
น้ำหนัก: |
0.15-4.2 |
ขนาดเจาะ: |
14-90mm |
เส้นผ่านศูนย์กลางภายนอก: |
23-112mm |
ขนาด: |
M4 M6 M8 ม. 10 |
แรงบิด (kNm: |
9.7-184 |

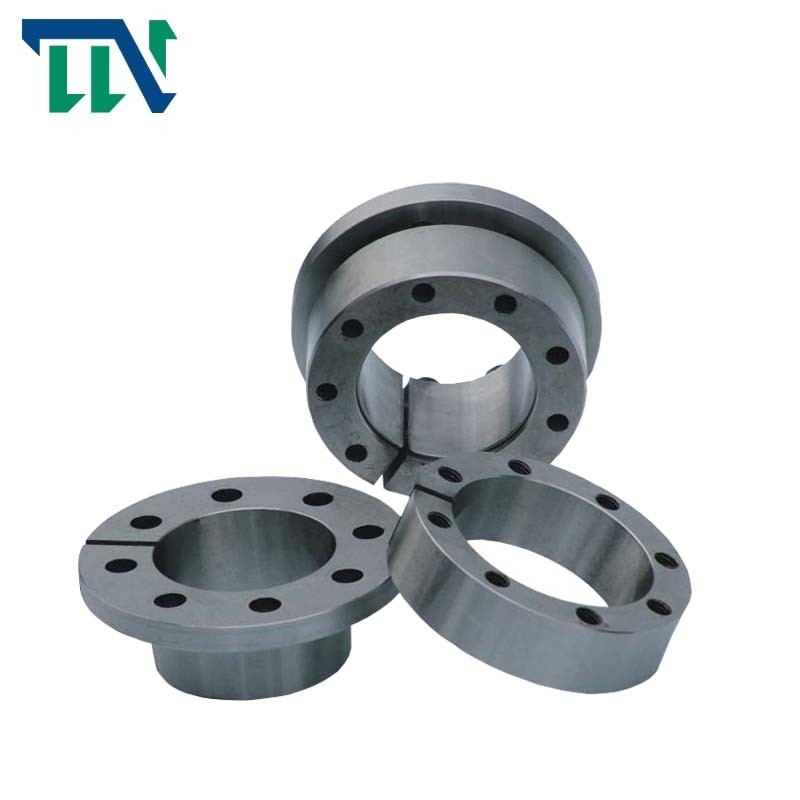

TLK601 ชุดล็อคแบบตั้งศูนย์เอง
TLK601 Series Lock Nut Bearing อุปกรณ์ล็อคเพลามาตรฐาน
แนะนำผลิตภัณฑ์
ข้อดี
• ตั้งศูนย์เพลาไปที่ดุมล้อ
• แรงบิดส่งสูง
• ความสูงแบนเรเดียลเหมาะอย่างยิ่งสำหรับ
เส้นผ่านศูนย์กลางภายนอกของฮับขนาดเล็ก
• ไม่มีการเคลื่อนตัวตามแนวแกนระหว่างดุมล้อและ
เพลาระหว่างขั้นตอนการหนีบ เนื่องจาก
จุดแบ็คสต็อปคงที่
• แรงบิดที่ส่งผ่านได้ตั้งแต่ 17 Nm ถึง 18 000 Nm
• สำหรับเส้นผ่านศูนย์กลางเพลาระหว่าง 6 มม. ถึงหนึ่งร้อยยี่สิบ mm
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) เป็นผู้จัดจำหน่ายตลับลูกปืนคลัตช์ทางเดียวแบบมืออาชีพผลิตภัณฑ์หลักคือคลัตช์แม่เหล็กไฟฟ้าขนาดเล็ก, คัปปลิ้งแรงบิด, ข้อต่อเพลาเลื่อน, ข้อต่อเพลาใบพัดแบบยืดหยุ่น, ชุดล็อคและข้อต่อเพลา, ฯลฯ
เราอยู่ในอุตสาหกรรมตลับลูกปืนคลัตช์ Sprag และคลัตช์ทางเดียวมานานกว่า 10 ปี โดยยึดมั่นในหลักการธุรกิจของผลิตภัณฑ์ที่ปรับให้เข้ากับความต้องการของลูกค้า เราให้บริการผ่านการรับฟังความคิดเห็นจากลูกค้า นำนวัตกรรมและการสร้างด้วยฝีมือช่างมาตอบสนองทุกความต้องการ .
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ชุดล็อค RLK603 | |
| โหลดสูงสุด (kN.m) | บังคับ | 5-3500 |
| แรงบิด | 0.025-517 | |
| ขนาดการแข่งขันภายใน (มม.) | 14-360 | |
| ขนาดการแข่งขันภายนอก (มม.) | 38-590 | |
| ความหนา (มม.) | 15-175 | |
| น้ำหนัก (กิโลกรัม) | 0.1-186 | |
พารามิเตอร์ผลิตภัณฑ์
|
มิติพื้นฐาน |
สลักเกลียวหัวหกเหลี่ยมภายใน |
จัดอันดับโหลด |
Pf (N/mm2 ) A/B |
เอ็มอา
(น·ม) |
จี
(กิโลกรัม) |
||||||||||
| d | ดี | d0 | หลี่0 | หลี่ | หลี่1 | หลี่2 | ดี1 | ดี2 |
ขนาด |
จำนวน |
Ft(กิโลนิวตัน) A/B |
เอ็มt(kN·m) A/B | |||
| mm | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 211/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 211/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
