รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z16
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z16 |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
น้ำหนัก: |
0.25-100.3กก |
เส้นผ่านศูนย์กลางภายนอก: |
47-710mm |
ความหนา (มม.): |
60-155 |
ขนาดรู: |
20-600มม |
แรงบิด (kNm: |
34-3215 |
หมายเลขรุ่น: |
ชุดล็อค Z16 |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
น้ำหนัก: |
0.25-100.3กก |
เส้นผ่านศูนย์กลางภายนอก: |
47-710mm |
ความหนา (มม.): |
60-155 |
ขนาดรู: |
20-600มม |
แรงบิด (kNm: |
34-3215 |

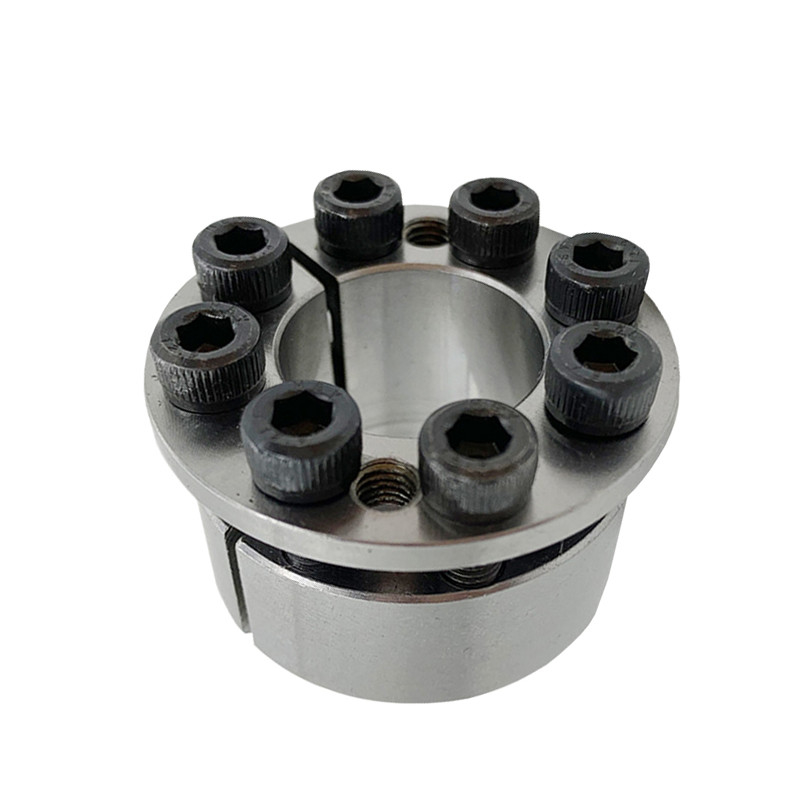

Z16 อุปกรณ์ล็อคแบบไม่ใช้กุญแจ ชุดประกอบล็อคกำลังไฟ สำหรับการพิมพ์
คุณสมบัติของผลิตภัณฑ์
|
แบบอย่าง
|
องค์ประกอบล็อค Z16
|
|
|
ขนาดการแข่งขันภายใน (มม.)
|
20-600มม
|
|
|
ขนาดรอบนอก (มม.)
|
47-710mm
|
|
|
ความหนา (มม.)
|
23-113มม
|
|
|
น้ำหนัก (กก.)
|
0.25-104กก
|
|
วัตถุประสงค์หลักของปลอกต่อขยายคือเพื่อแทนที่การทำงานของ splines และปุ่มเดียว เพื่อให้ตระหนักถึงการเชื่อมต่อระหว่างชิ้นส่วน (เช่น เฟือง ล้อมู่เล่ย์ มู่เลย์ ฯลฯ) และเพลาเพื่อส่งโหลด
เมื่อใช้สลักเกลียวที่มีความแข็งแรงสูง แรงยึดขนาดใหญ่จะถูกสร้างขึ้นระหว่างวงแหวนในกับเพลา และระหว่างวงแหวนรอบนอกกับดุม เมื่อใช้งานเมื่ออยู่ภายใต้ภาระ แรงบิด แรงตามแนวแกน หรือภาระรวมกันของทั้งสองจะถูกส่งโดยแรงดันรวมของ
ปลอกขยายและชิ้นส่วนและแรงเสียดทานที่เกิดขึ้น
วิธีการติดตั้ง
1. ประการแรก เช็ดพื้นผิวของชุดล็อคและพื้นผิวรอยต่อของชิ้นส่วนที่เชื่อมต่อ แล้วทาน้ำมันหล่อลื่นบาง ๆ ให้ทั่ว (โดยไม่ใช้โมลิบดีนัมไดซัลไฟด์หรือสารเติมแต่งซิลิกอน)
2.ต้องใช้ประแจปอนด์สำหรับล็อคสลักเกลียวประกอบขันสลักเกลียวในแนวทแยง แนวขวาง และเท่ากัน แล้วทำตามขั้นตอน: (1) ขันให้แน่นด้วยค่า 1 / MA;(2) ขันให้แน่นด้วยค่า 1/2mA;(3) ขันให้แน่นด้วยค่า Ma;(4) ตรวจสอบสลักเกลียวทั้งหมดด้วยค่า Ma
3.ดันชิ้นส่วนที่เชื่อมต่อเข้ากับเพลาเพื่อให้ถึงตำแหน่งที่ระบุในการออกแบบติดตั้งชุดล็อคที่คลายโบลต์ลงในพื้นที่เชื่อมต่ออย่างราบรื่นเพื่อป้องกันการเอียงของชิ้นส่วนที่เชื่อมต่อ จากนั้นขันโบลต์ด้วยมือให้แน่น
พารามิเตอร์ผลิตภัณฑ์
|
เส้นผ่านศูนย์กลาง
|
จัดอันดับโหลด
|
重量G (กก.)
|
|||||||
|
ง
|
ง
|
L1
|
L2
|
L3
|
L4
|
L5
|
ฟุต
|
ภูเขา
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0.28
|
28
|
0.26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0.31
|
28
|
0.25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0.34
|
28
|
0.28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0.35
|
28
|
0.3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0.52
|
37
|
0.32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0.56
|
37
|
0.31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0.74
|
42
|
0.34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0.93
|
46
|
0.38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0.64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0.69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0.75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0.8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0.85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15 น
|
137
|
1.65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05 น
|
151
|
1.73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2.68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19.5 น
|
301
|
4.25 น
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4.5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41.8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12.7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51.5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53.8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74.8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77.8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91.6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94.7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97.9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
