รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianniu
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: Z14
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องโดยการขนส่งทางทะเลโดยเครื่องบิน
เวลาการส่งมอบ: 5-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1,000 ต่อเดือน
หมายเลขรุ่น: |
ชุดล็อค Z14 |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
น้ำหนัก: |
0.09-0.46กก |
เส้นผ่านศูนย์กลางภายนอก: |
25-72mm |
ความหนา (มม.): |
60-155 |
ขนาดรู: |
14-65มม |
แรงบิด (kNm: |
9.2-38.9 |
หมายเลขรุ่น: |
ชุดล็อค Z14 |
วัสดุ: |
GCr15 เหล็กแบริ่ง |
น้ำหนัก: |
0.09-0.46กก |
เส้นผ่านศูนย์กลางภายนอก: |
25-72mm |
ความหนา (มม.): |
60-155 |
ขนาดรู: |
14-65มม |
แรงบิด (kNm: |
9.2-38.9 |

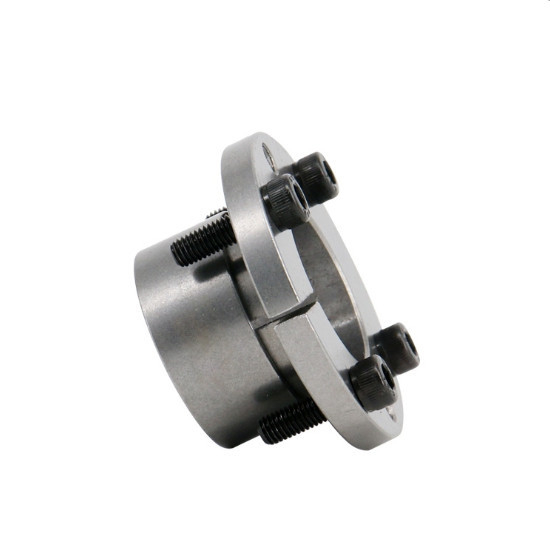

Z14 ชุดประกอบล็อคแบบไม่ใช้กุญแจ อุปกรณ์ล็อคเครื่องมือสำหรับเครื่องมือกล
คุณสมบัติของผลิตภัณฑ์
เมื่อใช้สลักเกลียวที่มีความแข็งแรงสูง แรงยึดขนาดใหญ่จะถูกสร้างขึ้นระหว่างวงแหวนในกับเพลา และระหว่างวงแหวนรอบนอกกับดุม เมื่อใช้งานเมื่อโหลดน้อย แรงบิด แรงตามแนวแกน หรือโหลดรวมกันของทั้งสองจะถูกส่งผ่านแรงดันรวมของปลอกขยายและชิ้นส่วน และแรงเสียดทานที่มาพร้อมกัน
วัตถุประสงค์หลักของปลอกต่อขยายคือเพื่อแทนที่การทำงานของ splines และปุ่มเดียว เพื่อให้ตระหนักถึงการเชื่อมต่อระหว่างชิ้นส่วน (เช่น เฟือง ล้อมู่เล่ย์ มู่เลย์ ฯลฯ) และเพลาเพื่อส่งโหลด
|
|||||||||||||||||||||||||||
ข้อควรระวังเพื่อความปลอดภัยและการใช้ซ้ำ
1. หากใช้ผลิตภัณฑ์นี้ในการยกเครื่องจักรหรือบรรทุกบนเครื่องจักร ควรตั้งค่าอุปกรณ์นิรภัยเพื่อความปลอดภัย
2. ห้ามมิให้คลายสลักเกลียวภายใต้ภาระโดยเด็ดขาด
ระหว่างการนำกลับมาใช้ใหม่ จะสามารถใช้ชุดล็อคได้ต่อเมื่อได้รับการยืนยันว่าไม่มีสิ่งสกปรก การกัดกร่อน และความเสียหายเกรดคือ 12.9
พารามิเตอร์ผลิตภัณฑ์
|
基本尺寸 มิติพื้นฐาน |
内六角螺钉สลักเกลียวหัวหกเหลี่ยมภายใน |
额定负荷 จัดอันดับโหลด |
Pf (N/mm2) |
ช
(กิโลกรัม) |
||||||||||
| ง | ง | ดร | ง1 | แอล | แอล0 | แอล1 | แอล2 |
规格 ขนาด |
数量 จำนวน |
มก น·ม |
ฉที(กิโลนิวตัน) |
มที(กิโลนิวตันเมตร) |
||
| มม | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | ม.4 | 4 | 2.9 | 9.20 น |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | ม.5 | 4 | 6 | 15.00 น | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | ม.5 | 4 | 6 | 15.00 น | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | ม.5 | 4 | 6 | 15.00 น | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | ม.6 | 4 | 10 | 21.20 น | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | ม.6 | 4 | 10 | 21.20 น | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | ม.8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | ม.8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | ม.8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
